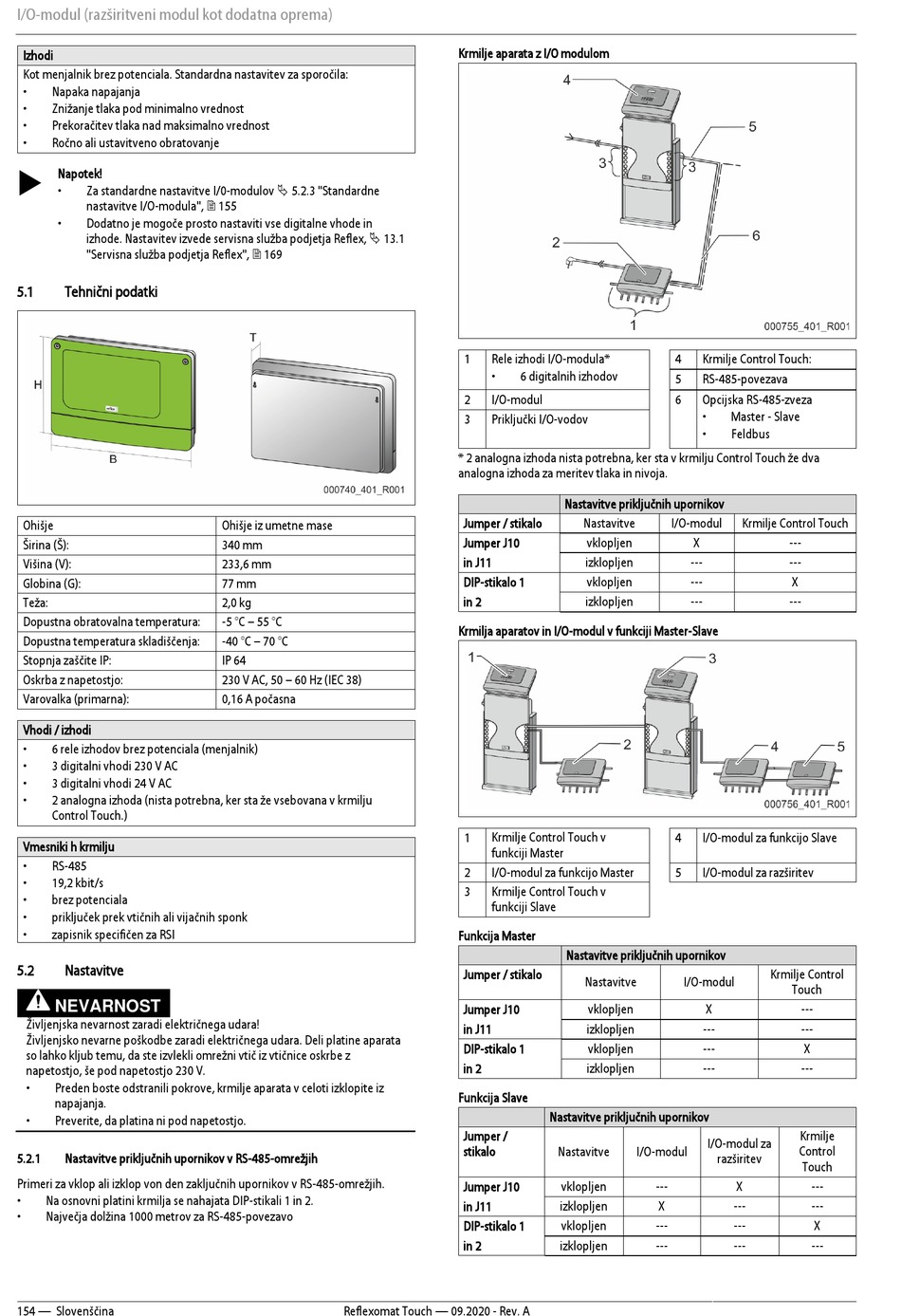

I/O-modul (razširitveni modul kot dodatna oprema)
Izhodi
Kot menjalnik brez potenciala. Standardna nastavitev za sporočila:
•
Napaka napajanja
•
Znižanje tlaka pod minimalno vrednost
•
Prekoračitev tlaka nad maksimalno vrednost
•
Ročno ali ustavitveno obratovanje
Napotek!
•
Za standardne nastavitve I/0-modulov 5.2.3 "Standardne
nastavitve I/O-modula", 155
•
Dodatno je mogoče prosto nastaviti vse digitalne vhode in
izhode. Nastavitev izvede servisna služba podjetja Reflex, 13.1
"Servisna služba podjetja Reflex", 169
5.1
Tehnični podatki
Ohišje
Širina (Š):
Višina (V):
Globina (G):
Teža:
Dopustna obratovalna temperatura:
Dopustna temperatura skladiščenja:
Stopnja zaščite IP:
Oskrba z napetostjo:
Varovalka (primarna):
Vhodi / izhodi
•
6 rele izhodov brez potenciala (menjalnik)
•
3 digitalni vhodi 230 V AC
•
3 digitalni vhodi 24 V AC
•
2 analogna izhoda (nista potrebna, ker sta že vsebovana v krmilju
Control Touch.)
Vmesniki h krmilju
•
RS-485
•
19,2 kbit/s
•
brez potenciala
•
priključek prek vtičnih ali vijačnih sponk
•
zapisnik specifičen za RSI
5.2
Nastavitve
NEVARNOST
Življenjska nevarnost zaradi električnega udara!
Življenjsko nevarne poškodbe zaradi električnega udara. Deli platine aparata
so lahko kljub temu, da ste izvlekli omrežni vtič iz vtičnice oskrbe z
napetostjo, še pod napetostjo 230 V.
•
Preden boste odstranili pokrove, krmilje aparata v celoti izklopite iz
napajanja.
•
Preverite, da platina ni pod napetostjo.
5.2.1
Nastavitve priključnih upornikov v RS-485-omrežjih
Primeri za vklop ali izklop von den zaključnih upornikov v RS-485-omrežjih.
•
Na osnovni platini krmilja se nahajata DIP-stikali 1 in 2.
•
Največja dolžina 1000 metrov za RS-485-povezavo
154 — Slovenščina
Ohišje iz umetne mase
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A počasna
Reflexomat Touch — 09.2020 - Rev. A
Krmilje aparata z I/O modulom
1
Rele izhodi I/O-modula*
•
6 digitalnih izhodov
2
I/O-modul
3
Priključki I/O-vodov
* 2 analogna izhoda nista potrebna, ker sta v krmilju Control Touch že dva
analogna izhoda za meritev tlaka in nivoja.
Nastavitve priključnih upornikov
Jumper / stikalo
Nastavitve
Jumper J10
vklopljen
in J11
izklopljen
DIP-stikalo 1
vklopljen
in 2
izklopljen
Krmilja aparatov in I/O-modul v funkciji Master-Slave
Krmilje Control Touch v
1
funkciji Master
2
I/O-modul za funkcijo Master
3
Krmilje Control Touch v
funkciji Slave
Funkcija Master
Nastavitve priključnih upornikov
Jumper / stikalo
Nastavitve
Jumper J10
vklopljen
in J11
izklopljen
DIP-stikalo 1
vklopljen
in 2
izklopljen
Funkcija Slave
Nastavitve priključnih upornikov
Jumper /
stikalo
Nastavitve
Jumper J10
vklopljen
in J11
izklopljen
DIP-stikalo 1
vklopljen
in 2
izklopljen
4
Krmilje Control Touch:
5
RS-485-povezava
6
Opcijska RS-485-zveza
•
Master - Slave
•
Feldbus
I/O-modul
Krmilje Control Touch
X
---
---
---
---
X
---
---
4
I/O-modul za funkcijo Slave
5
I/O-modul za razširitev
Krmilje Control
I/O-modul
Touch
X
---
---
---
---
X
---
---
Krmilje
I/O-modul za
I/O-modul
Control
razširitev
Touch
---
X
X
---
---
---
---
---
---
---
X
---
