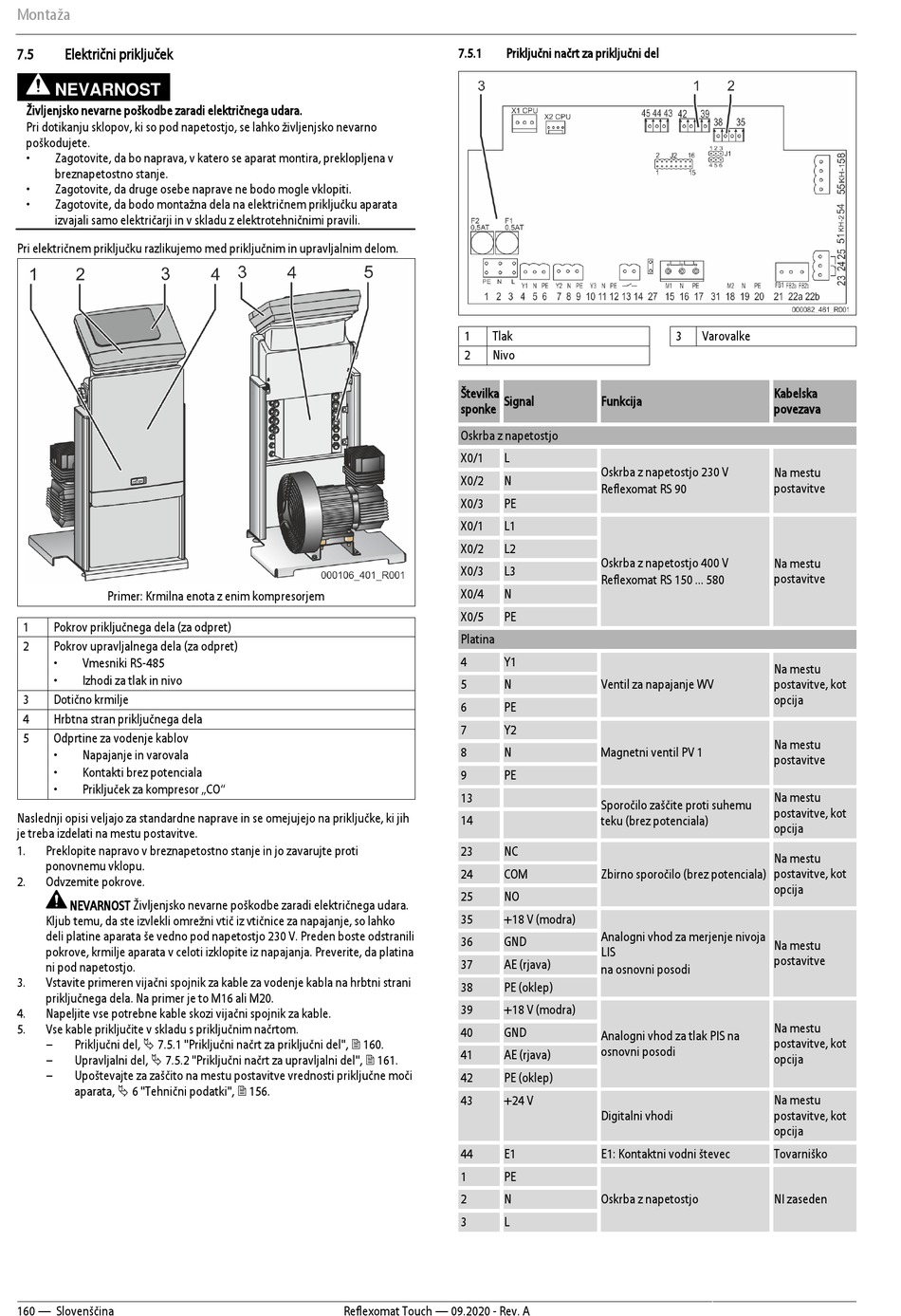

Montaža
7.5
Električni priključek
NEVARNOST
Življenjsko nevarne poškodbe zaradi električnega udara.
Pri dotikanju sklopov, ki so pod napetostjo, se lahko življenjsko nevarno
poškodujete.
Zagotovite, da bo naprava, v katero se aparat montira, preklopljena v
breznapetostno stanje.
Zagotovite, da druge osebe naprave ne bodo mogle vklopiti.
Zagotovite, da bodo montažna dela na električnem priključku aparata
izvajali samo električarji in v skladu z elektrotehničnimi pravili.
Pri električnem priključku razlikujemo med priključnim in upravljalnim delom.
Primer: Krmilna enota z enim kompresorjem
1
Pokrov priključnega dela (za odpret)
2
Pokrov upravljalnega dela (za odpret)
Vmesniki RS-485
Izhodi za tlak in nivo
3
Dotično krmilje
4
Hrbtna stran priključnega dela
5
Odprtine za vodenje kablov
Napajanje in varovala
Kontakti brez potenciala
Priključek za kompresor „CO"
Naslednji opisi veljajo za standardne naprave in se omejujejo na priključke, ki jih
je treba izdelati na mestu postavitve.
1.
Preklopite napravo v breznapetostno stanje in jo zavarujte proti
ponovnemu vklopu.
2.
Odvzemite pokrove.
NEVARNOST Življenjsko nevarne poškodbe zaradi električnega udara.
Kljub temu, da ste izvlekli omrežni vtič iz vtičnice za napajanje, so lahko
deli platine aparata še vedno pod napetostjo 230 V. Preden boste odstranili
pokrove, krmilje aparata v celoti izklopite iz napajanja. Preverite, da platina
ni pod napetostjo.
3.
Vstavite primeren vijačni spojnik za kable za vodenje kabla na hrbtni strani
priključnega dela. Na primer je to M16 ali M20.
4.
Napeljite vse potrebne kable skozi vijačni spojnik za kable.
5.
Vse kable priključite v skladu s priključnim načrtom.
Priključni del,  7.5.1 "Priključni načrt za priključni del",  160.
Upravljalni del,  7.5.2 "Priključni načrt za upravljalni del",  161.
Upoštevajte za zaščito na mestu postavitve vrednosti priključne moči
aparata,  6 "Tehnični podatki",  156.
160 — Slovenščina
7.5.1
Priključni načrt za priključni del
1
Tlak
2
Nivo
Številka
Signal
sponke
Oskrba z napetostjo
X0/1
L
X0/2
N
X0/3
PE
X0/1
L1
X0/2
L2
X0/3
L3
X0/4
N
X0/5
PE
Platina
4
Y1
5
N
6
PE
7
Y2
8
N
9
PE
13
14
23
NC
24
COM
25
NO
35
+18 V (modra)
36
GND
37
AE (rjava)
38
PE (oklep)
39
+18 V (modra)
40
GND
41
AE (rjava)
42
PE (oklep)
43
+24 V
44
E1
1
PE
2
N
3
L
Reflexomat Touch — 09.2020 - Rev. A
3
Varovalke
Funkcija
Oskrba z napetostjo 230 V
Reflexomat RS 90
Oskrba z napetostjo 400 V
Reflexomat RS 150 ... 580
Ventil za napajanje WV
Magnetni ventil PV 1
Sporočilo zaščite proti suhemu
teku (brez potenciala)
Zbirno sporočilo (brez potenciala)
Analogni vhod za merjenje nivoja
LIS
na osnovni posodi
Analogni vhod za tlak PIS na
osnovni posodi
Digitalni vhodi
E1: Kontaktni vodni števec
Oskrba z napetostjo
Kabelska
povezava
Na mestu
postavitve
Na mestu
postavitve
Na mestu
postavitve, kot
opcija
Na mestu
postavitve
Na mestu
postavitve, kot
opcija
Na mestu
postavitve, kot
opcija
Na mestu
postavitve
Na mestu
postavitve, kot
opcija
Na mestu
postavitve, kot
opcija
Tovarniško
NI zaseden
