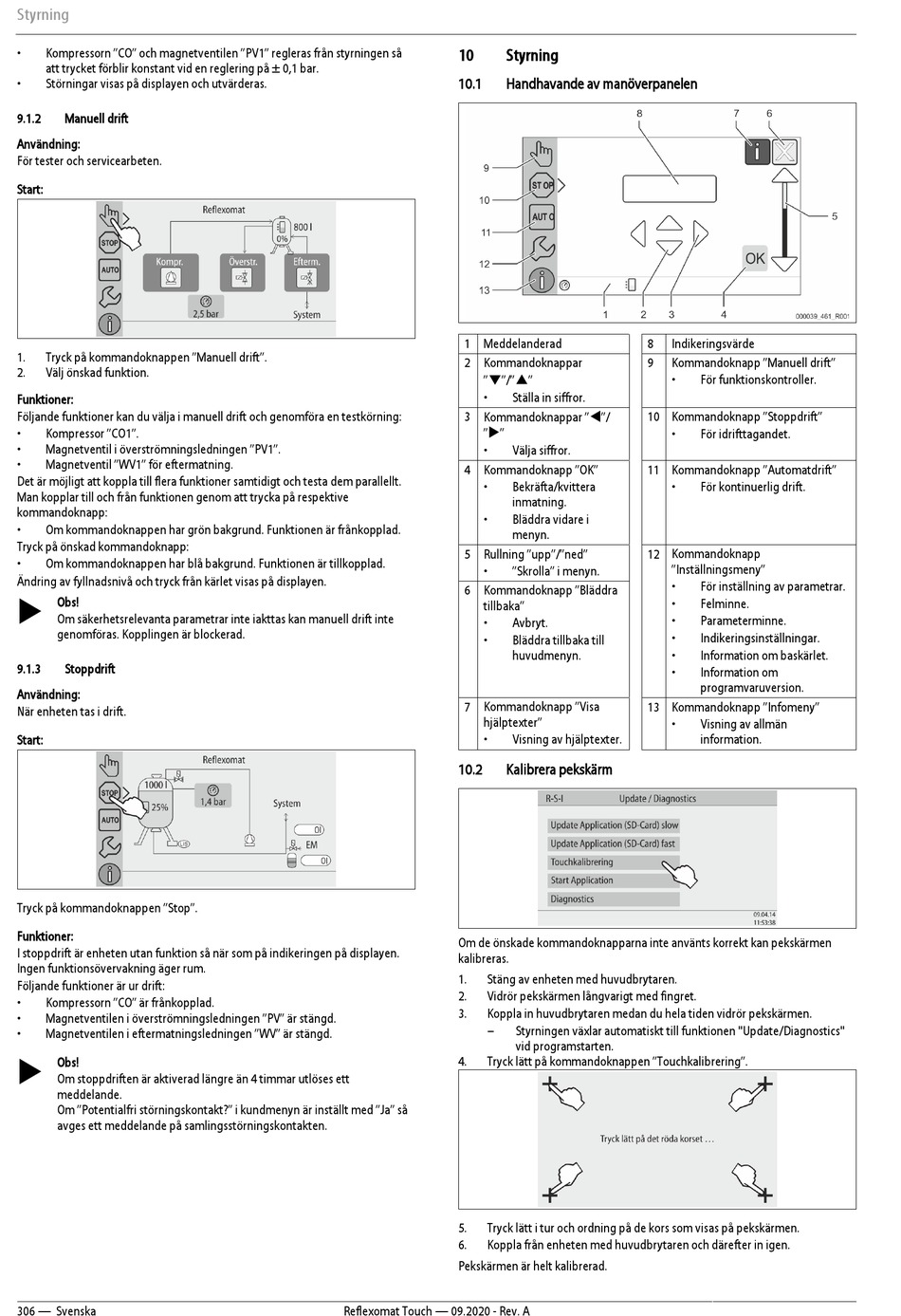

Styrning
•
Kompressorn "CO" och magnetventilen "PV1" regleras från styrningen så
att trycket förblir konstant vid en reglering på ± 0,1 bar.
•
Störningar visas på displayen och utvärderas.
9.1.2
Manuell drift
Användning:
För tester och servicearbeten.
Start:
1.
Tryck på kommandoknappen "Manuell drift".
2.
Välj önskad funktion.
Funktioner:
Följande funktioner kan du välja i manuell drift och genomföra en testkörning:
•
Kompressor "CO1".
•
Magnetventil i överströmningsledningen "PV1".
•
Magnetventil "WV1" för eftermatning.
Det är möjligt att koppla till flera funktioner samtidigt och testa dem parallellt.
Man kopplar till och från funktionen genom att trycka på respektive
kommandoknapp:
•
Om kommandoknappen har grön bakgrund. Funktionen är frånkopplad.
Tryck på önskad kommandoknapp:
•
Om kommandoknappen har blå bakgrund. Funktionen är tillkopplad.
Ändring av fyllnadsnivå och tryck från kärlet visas på displayen.
Obs!
Om säkerhetsrelevanta parametrar inte iakttas kan manuell drift inte
genomföras. Kopplingen är blockerad.
9.1.3
Stoppdrift
Användning:
När enheten tas i drift.
Start:
Tryck på kommandoknappen "Stop".
Funktioner:
I stoppdrift är enheten utan funktion så när som på indikeringen på displayen.
Ingen funktionsövervakning äger rum.
Följande funktioner är ur drift:
•
Kompressorn "CO" är frånkopplad.
•
Magnetventilen i överströmningsledningen "PV" är stängd.
•
Magnetventilen i eftermatningsledningen "WV" är stängd.
Obs!
Om stoppdriften är aktiverad längre än 4 timmar utlöses ett
meddelande.
Om "Potentialfri störningskontakt?" i kundmenyn är inställt med "Ja" så
avges ett meddelande på samlingsstörningskontakten.
306 — Svenska
10
Styrning
10.1
Handhavande av manöverpanelen
1 Meddelanderad
2 Kommandoknappar
"▼"/"▲"
•
Ställa in siffror.
3 Kommandoknappar ""/
""
•
Välja siffror.
4 Kommandoknapp "OK"
•
Bekräfta/kvittera
inmatning.
•
Bläddra vidare i
menyn.
5 Rullning "upp"/"ned"
•
"Skrolla" i menyn.
6 Kommandoknapp "Bläddra
tillbaka"
•
Avbryt.
•
Bläddra tillbaka till
huvudmenyn.
7 Kommandoknapp "Visa
hjälptexter"
•
Visning av hjälptexter.
10.2
Kalibrera pekskärm
Om de önskade kommandoknapparna inte använts korrekt kan pekskärmen
kalibreras.
1.
Stäng av enheten med huvudbrytaren.
2.
Vidrör pekskärmen långvarigt med fingret.
3.
Koppla in huvudbrytaren medan du hela tiden vidrör pekskärmen.
–
4.
Tryck lätt på kommandoknappen "Touchkalibrering".
5.
Tryck lätt i tur och ordning på de kors som visas på pekskärmen.
6.
Koppla från enheten med huvudbrytaren och därefter in igen.
Pekskärmen är helt kalibrerad.
Reflexomat Touch — 09.2020 - Rev. A
8
Indikeringsvärde
9
Kommandoknapp "Manuell drift"
•
10 Kommandoknapp "Stoppdrift"
•
11 Kommandoknapp "Automatdrift"
•
12 Kommandoknapp
"Inställningsmeny"
•
•
•
•
•
•
13 Kommandoknapp "Infomeny"
•
Styrningen växlar automatiskt till funktionen "Update/Diagnostics"
vid programstarten.
För funktionskontroller.
För idrifttagandet.
För kontinuerlig drift.
För inställning av parametrar.
Felminne.
Parameterminne.
Indikeringsinställningar.
Information om baskärlet.
Information om
programvaruversion.
Visning av allmän
information.
