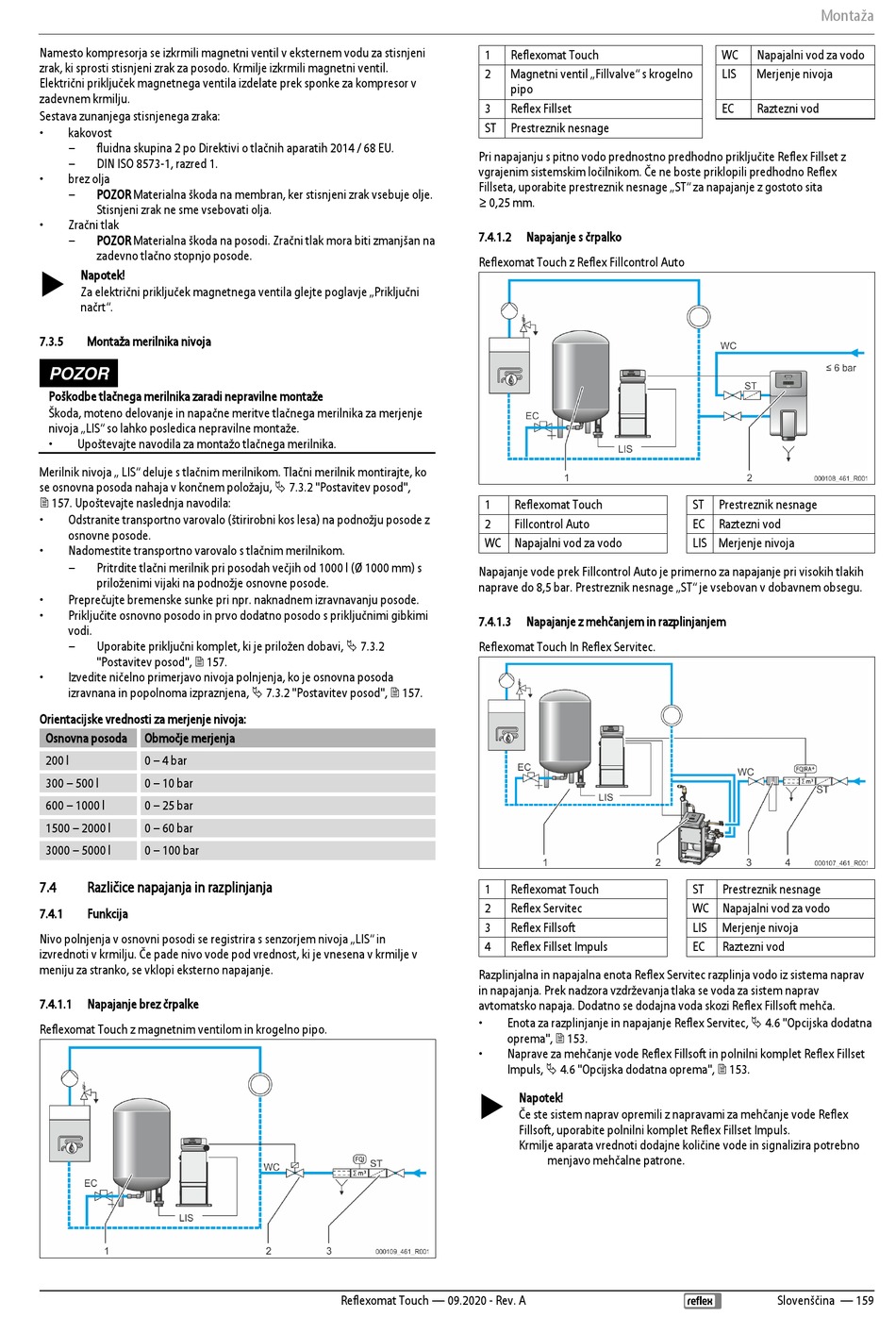

Namesto kompresorja se izkrmili magnetni ventil v eksternem vodu za stisnjeni
zrak, ki sprosti stisnjeni zrak za posodo. Krmilje izkrmili magnetni ventil.
Električni priključek magnetnega ventila izdelate prek sponke za kompresor v
zadevnem krmilju.
Sestava zunanjega stisnjenega zraka:
•
kakovost
–
fluidna skupina 2 po Direktivi o tlačnih aparatih 2014 / 68 EU.
–
DIN ISO 8573-1, razred 1.
•
brez olja
–
POZOR Materialna škoda na membran, ker stisnjeni zrak vsebuje olje.
Stisnjeni zrak ne sme vsebovati olja.
•
Zračni tlak
–
POZOR Materialna škoda na posodi. Zračni tlak mora biti zmanjšan na
zadevno tlačno stopnjo posode.
Napotek!
Za električni priključek magnetnega ventila glejte poglavje „Priključni
načrt".
7.3.5
Montaža merilnika nivoja
POZOR
Poškodbe tlačnega merilnika zaradi nepravilne montaže
Škoda, moteno delovanje in napačne meritve tlačnega merilnika za merjenje
nivoja „LIS" so lahko posledica nepravilne montaže.
•
Upoštevajte navodila za montažo tlačnega merilnika.
Merilnik nivoja „ LIS" deluje s tlačnim merilnikom. Tlačni merilnik montirajte, ko
se osnovna posoda nahaja v končnem položaju, 7.3.2 "Postavitev posod",
157. Upoštevajte naslednja navodila:
•
Odstranite transportno varovalo (štirirobni kos lesa) na podnožju posode z
osnovne posode.
•
Nadomestite transportno varovalo s tlačnim merilnikom.
–
Pritrdite tlačni merilnik pri posodah večjih od 1000 l (Ø 1000 mm) s
priloženimi vijaki na podnožje osnovne posode.
•
Preprečujte bremenske sunke pri npr. naknadnem izravnavanju posode.
•
Priključite osnovno posodo in prvo dodatno posodo s priključnimi gibkimi
vodi.
–
Uporabite priključni komplet, ki je priložen dobavi, 7.3.2
"Postavitev posod", 157.
•
Izvedite ničelno primerjavo nivoja polnjenja, ko je osnovna posoda
izravnana in popolnoma izpraznjena, 7.3.2 "Postavitev posod", 157.
Orientacijske vrednosti za merjenje nivoja:
Osnovna posoda
Območje merjenja
200 l
0 – 4 bar
300 – 500 l
0 – 10 bar
600 – 1000 l
0 – 25 bar
1500 – 2000 l
0 – 60 bar
3000 – 5000 l
0 – 100 bar
7.4
Različice napajanja in razplinjanja
7.4.1
Funkcija
Nivo polnjenja v osnovni posodi se registrira s senzorjem nivoja „LIS" in
izvrednoti v krmilju. Če pade nivo vode pod vrednost, ki je vnesena v krmilje v
meniju za stranko, se vklopi eksterno napajanje.
7.4.1.1
Napajanje brez črpalke
Reflexomat Touch z magnetnim ventilom in krogelno pipo.
1
Reflexomat Touch
2
Magnetni ventil „Fillvalve" s krogelno
pipo
3
Reflex Fillset
ST
Prestreznik nesnage
Pri napajanju s pitno vodo prednostno predhodno priključite Reflex Fillset z
vgrajenim sistemskim ločilnikom. Če ne boste priklopili predhodno Reflex
Fillseta, uporabite prestreznik nesnage „ST" za napajanje z gostoto sita
≥ 0,25 mm.
7.4.1.2
Reflexomat Touch z Reflex Fillcontrol Auto
1
2
WC Napajalni vod za vodo
Napajanje vode prek Fillcontrol Auto je primerno za napajanje pri visokih tlakih
naprave do 8,5 bar. Prestreznik nesnage „ST" je vsebovan v dobavnem obsegu.
7.4.1.3
Reflexomat Touch In Reflex Servitec.
1
Reflexomat Touch
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
Razplinjalna in napajalna enota Reflex Servitec razplinja vodo iz sistema naprav
in napajanja. Prek nadzora vzdrževanja tlaka se voda za sistem naprav
avtomatsko napaja. Dodatno se dodajna voda skozi Reflex Fillsoft mehča.
•
Enota za razplinjanje in napajanje Reflex Servitec, 4.6 "Opcijska dodatna
oprema", 153.
•
Naprave za mehčanje vode Reflex Fillsoft in polnilni komplet Reflex Fillset
Impuls, 4.6 "Opcijska dodatna oprema", 153.
Reflexomat Touch — 09.2020 - Rev. A
Napajanje s črpalko
Reflexomat Touch
Fillcontrol Auto
Napajanje z mehčanjem in razplinjanjem
Napotek!
Če ste sistem naprav opremili z napravami za mehčanje vode Reflex
Fillsoft, uporabite polnilni komplet Reflex Fillset Impuls.
Krmilje aparata vrednoti dodajne količine vode in signalizira potrebno
menjavo mehčalne patrone.
Montaža
WC
Napajalni vod za vodo
LIS
Merjenje nivoja
EC
Raztezni vod
ST
Prestreznik nesnage
EC Raztezni vod
LIS Merjenje nivoja
ST
Prestreznik nesnage
WC Napajalni vod za vodo
LIS
Merjenje nivoja
EC
Raztezni vod
Slovenščina — 159
