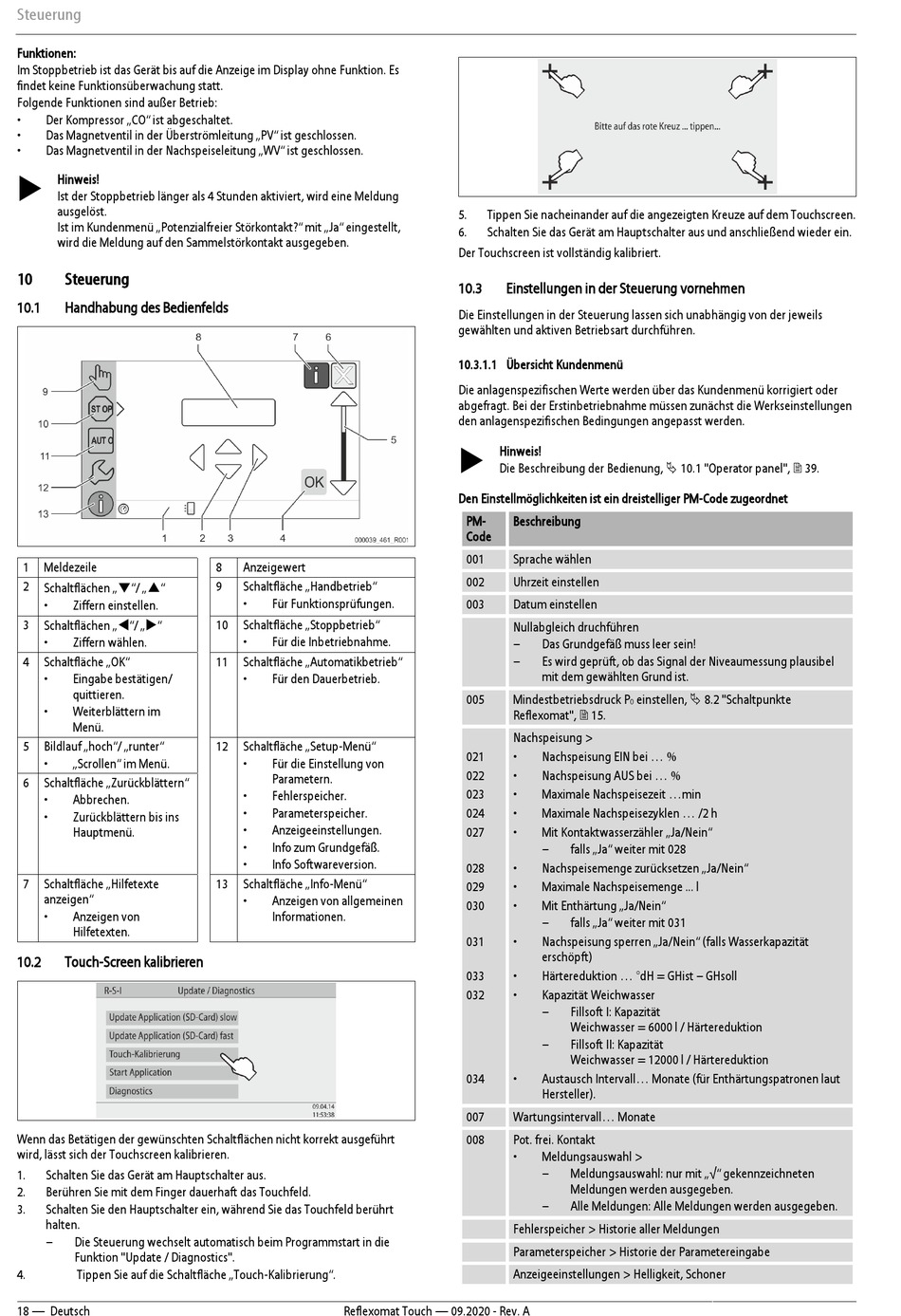

Steuerung
Funktionen:
Im Stoppbetrieb ist das Gerät bis auf die Anzeige im Display ohne Funktion. Es
findet keine Funktionsüberwachung statt.
Folgende Funktionen sind außer Betrieb:
•
Der Kompressor „CO" ist abgeschaltet.
•
Das Magnetventil in der Überströmleitung „PV" ist geschlossen.
•
Das Magnetventil in der Nachspeiseleitung „WV" ist geschlossen.
Hinweis!
Ist der Stoppbetrieb länger als 4 Stunden aktiviert, wird eine Meldung
ausgelöst.
Ist im Kundenmenü „Potenzialfreier Störkontakt?" mit „Ja" eingestellt,
wird die Meldung auf den Sammelstörkontakt ausgegeben.
10
Steuerung
10.1
Handhabung des Bedienfelds
1
Meldezeile
2
Schaltflächen „▼"/ „▲"
•
Ziffern einstellen.
3
Schaltflächen „"/ „"
•
Ziffern wählen.
4
Schaltfläche „OK"
•
Eingabe bestätigen/
quittieren.
•
Weiterblättern im
Menü.
5
Bildlauf „hoch"/ „runter"
•
„Scrollen" im Menü.
6
Schaltfläche „Zurückblättern"
•
Abbrechen.
•
Zurückblättern bis ins
Hauptmenü.
7
Schaltfläche „Hilfetexte
anzeigen"
•
Anzeigen von
Hilfetexten.
10.2
Touch-Screen kalibrieren
Wenn das Betätigen der gewünschten Schaltflächen nicht korrekt ausgeführt
wird, lässt sich der Touchscreen kalibrieren.
1.
Schalten Sie das Gerät am Hauptschalter aus.
2.
Berühren Sie mit dem Finger dauerhaft das Touchfeld.
3.
Schalten Sie den Hauptschalter ein, während Sie das Touchfeld berührt
halten.
–
Die Steuerung wechselt automatisch beim Programmstart in die
Funktion "Update / Diagnostics".
4.
Tippen Sie auf die Schaltfläche „Touch-Kalibrierung".
18 — Deutsch
8
Anzeigewert
9
Schaltfläche „Handbetrieb"
•
Für Funktionsprüfungen.
10
Schaltfläche „Stoppbetrieb"
•
Für die Inbetriebnahme.
11
Schaltfläche „Automatikbetrieb"
•
Für den Dauerbetrieb.
12
Schaltfläche „Setup-Menü"
•
Für die Einstellung von
Parametern.
•
Fehlerspeicher.
•
Parameterspeicher.
•
Anzeigeeinstellungen.
•
Info zum Grundgefäß.
•
Info Softwareversion.
13
Schaltfläche „Info-Menü"
•
Anzeigen von allgemeinen
Informationen.
Reflexomat Touch — 09.2020 - Rev. A
5.
Tippen Sie nacheinander auf die angezeigten Kreuze auf dem Touchscreen.
6.
Schalten Sie das Gerät am Hauptschalter aus und anschließend wieder ein.
Der Touchscreen ist vollständig kalibriert.
10.3
Einstellungen in der Steuerung vornehmen
Die Einstellungen in der Steuerung lassen sich unabhängig von der jeweils
gewählten und aktiven Betriebsart durchführen.
10.3.1.1 Übersicht Kundenmenü
Die anlagenspezifischen Werte werden über das Kundenmenü korrigiert oder
abgefragt. Bei der Erstinbetriebnahme müssen zunächst die Werkseinstellungen
den anlagenspezifischen Bedingungen angepasst werden.
Hinweis!
Die Beschreibung der Bedienung, 10.1 "Operator panel", 39.
Den Einstellmöglichkeiten ist ein dreistelliger PM-Code zugeordnet
PM-
Beschreibung
Code
001
Sprache wählen
002
Uhrzeit einstellen
003
Datum einstellen
Nullabgleich druchführen
–
Das Grundgefäß muss leer sein!
–
Es wird geprüft, ob das Signal der Niveaumessung plausibel
mit dem gewählten Grund ist.
005
Mindestbetriebsdruck P
Reflexomat", 15.
Nachspeisung >
021
•
Nachspeisung EIN bei ... %
022
•
Nachspeisung AUS bei ... %
023
•
Maximale Nachspeisezeit ...min
024
•
Maximale Nachspeisezyklen ... /2 h
027
•
Mit Kontaktwasserzähler „Ja/Nein"
–
falls „Ja" weiter mit 028
028
•
Nachspeisemenge zurücksetzen „Ja/Nein"
029
•
Maximale Nachspeisemenge ... l
030
•
Mit Enthärtung „Ja/Nein"
–
falls „Ja" weiter mit 031
•
Nachspeisung sperren „Ja/Nein" (falls Wasserkapazität
031
erschöpft)
033
•
Härtereduktion ... °dH = GHist – GHsoll
032
•
Kapazität Weichwasser
–
Fillsoft I: Kapazität
Weichwasser = 6000 l / Härtereduktion
–
Fillsoft II: Kapazität
Weichwasser = 12000 l / Härtereduktion
034
•
Austausch Intervall... Monate (für Enthärtungspatronen laut
Hersteller).
007
Wartungsintervall... Monate
008
Pot. frei. Kontakt
•
Meldungsauswahl >
–
Meldungsauswahl: nur mit „√" gekennzeichneten
Meldungen werden ausgegeben.
–
Alle Meldungen: Alle Meldungen werden ausgegeben.
Fehlerspeicher > Historie aller Meldungen
Parameterspeicher > Historie der Parametereingabe
Anzeigeeinstellungen > Helligkeit, Schoner
einstellen, 8.2 "Schaltpunkte
