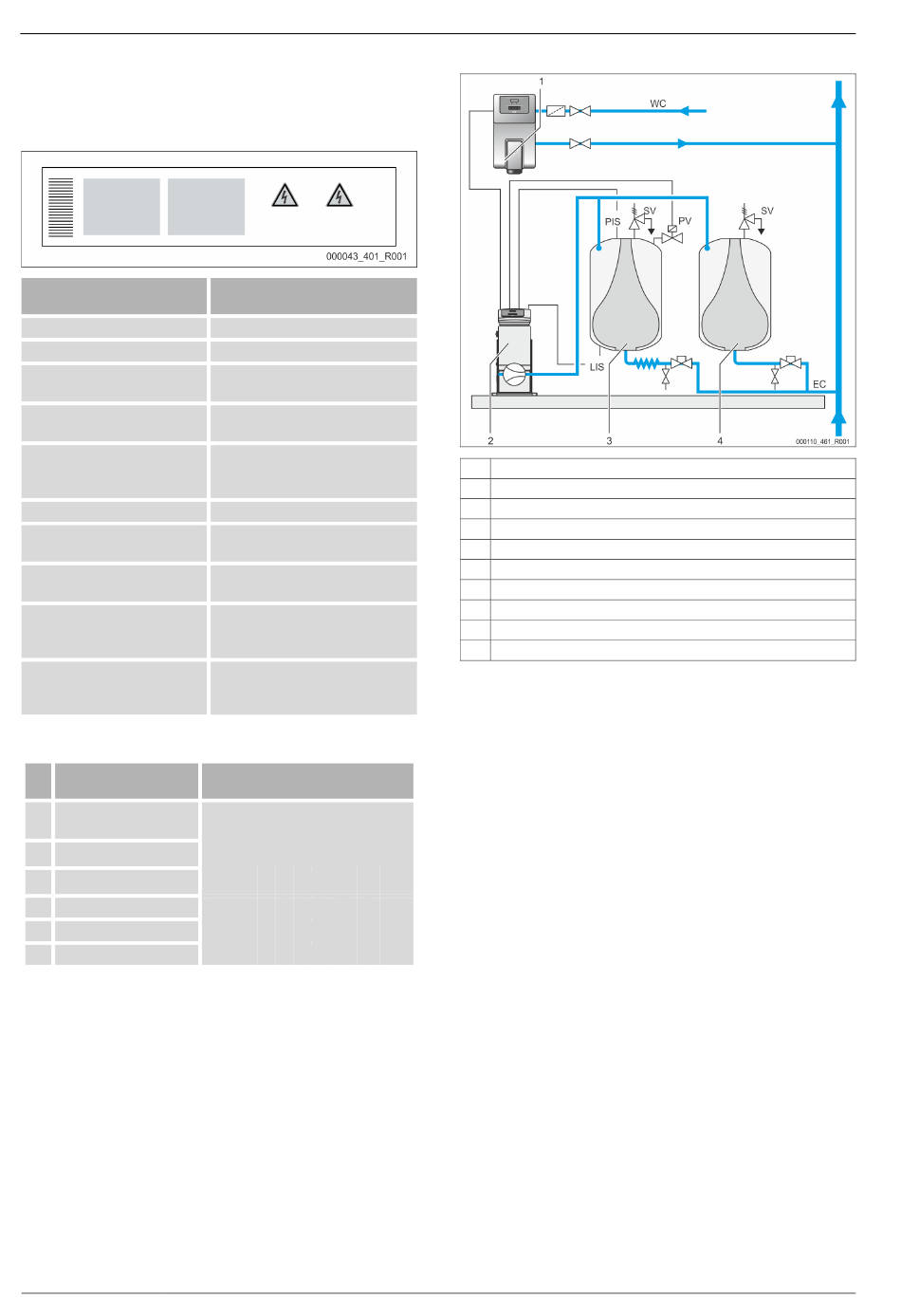

Περιγραφή συσκευής
4.3
Αναγνωριστικά στοιχεία
4.3.1
Πινακίδα τύπου
Μπορείτε να βρείτε τις πληροφορίες κατασκευαστή, έτους κατασκευής,
κωδικού κατασκευής, καθώς και τα τεχνικά χαρακτηριστικά στην
πινακίδα τύπου.
Πληροφορίες στην πινακίδα
τύπου
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2
Επεξήγηση κωδικού τύπου
Αρ.
1
Ονομασία της μονάδας
ελέγχου
2
Πλήθος συμπιεστών
3
Βασικό δοχείο «RG»
4
Ονομαστικός όγκος
5
Δευτερεύον δοχείο «RF»
6
Ονομαστικός όγκος
400 — Ελληνικά
Επεξήγηση
Ονομασία συσκευής
Αριθμός σειράς
Ελάχιστη / μέγιστη επιτρεπόμενη
πίεση
Μέγιστη θερμοκρασία συνεχούς
λειτουργίας
Ελάχιστη / μέγιστη επιτρεπόμενη
θερμοκρασία / θερμοκρασία
εισόδου TS
Έτος κατασκευής
Ελάχιστη πίεση λειτουργίας
ρυθμισμένη από το εργοστάσιο
Ελάχιστη πίεση λειτουργίας
ρυθμισμένη από τον πελάτη
Πίεση ενεργοποίησης βαλβίδας
ασφαλείας ρυθμισμένη από το
εργοστάσιο
Πίεση ενεργοποίησης βαλβίδας
ασφαλείας ρυθμισμένη από τον
πελάτη
Επεξήγηση κωδικού τύπου
Reflexomat RS
Reflexomat RS 90 / 1, RG 1000 l, RF 1000 l
1 2 3 4
5
6
Reflexomat Touch — 09.2020 - Rev. A
4.4
Λειτουργία
1
Αναπλήρωση με νερό μέσω «Fillcontrol Auto»
2
Μονάδα ελέγχου
3
Βασικό δοχείο ως δοχείο διαστολής
4
Δευτερεύον δοχείο ως πρόσθετο δοχείο διαστολής
WC Αγωγός αναπλήρωσης
PIS
Αισθητήρας πίεσης
SV
Βαλβίδα ασφαλείας
PV
Ηλεκτρομαγνητική βαλβίδα
LIS
Δοχείο μέτρησης πίεσης για εξακρίβωση της στάθμης νερού
EC
Αγωγός διαστολής
Δοχεία διαστολής
Είναι δυνατή η σύνδεση ενός βασικού δοχείου και προαιρετικά
περισσότερων δευτερευόντων δοχείων. Μια μεμβράνη διαχωρίζει τα
δοχεία σε έναν θάλαμο αέρα και έναν θάλαμο νερού, αποτρέποντας έτσι
τη διείσδυση ατμοσφαιρικού οξυγόνου στο νερό διαστολής. Το βασικό
δοχείο συνδέεται με τη μονάδα ελέγχου στην πλευρά της παροχής αέρα,
και με το σύστημα της εγκατάστασης υδραυλικά. Η προστασία από
υπερπίεση διασφαλίζεται στην πλευρά παροχής αέρα με τις βαλβίδες
ασφαλείας «SV» των δοχείων.
Μονάδα ελέγχου
Η μονάδα ελέγχου περιλαμβάνει έναν ή προαιρετικά δύο συμπιεστές CO
και το σύστημα ελέγχου Reflex Control Touch. Μέσω του βασικού δοχείου,
η πίεση καταγράφεται με τον αισθητήρα πίεσης PIS και η στάθμη νερού
με το δοχείο μέτρησης πίεσης LIS. Οι τιμές εμφανίζονται στην οθόνη του
συστήματος ελέγχου.
Διατήρηση πίεσης
•
Όταν το νερό θερμαίνεται, διαστέλλεται και η πίεση αυξάνεται στο
σύστημα της εγκατάστασης. Σε περίπτωση υπέρβασης της πίεσης
που έχει ρυθμιστεί στο σύστημα ελέγχου, ανοίγει η
ηλεκτρομαγνητική βαλβίδα PV επιτρέποντας τη διαφυγή του αέρα
από το βασικό δοχείο. Από την εγκατάσταση ρέει νερό στο βασικό
δοχείο και η πίεση στο σύστημα της εγκατάστασης πέφτει, έως
ότου εξισορροπηθεί στο σύστημα της εγκατάστασης και στο
βασικό δοχείο.
•
Αφού κρυώσει το νερό, η πίεση στο σύστημα της εγκατάστασης
μειώνεται. Αν η πίεση μειωθεί κάτω από το ρυθμισμένο όριο, ο
συμπιεστής CO ενεργοποιείται και προωθεί πεπιεσμένο αέρα στο
βασικό δοχείο. Έτσι, το νερό εκτοπίζεται από το βασικό δοχείο προς
το σύστημα της εγκατάστασης. Η πίεση στο σύστημα της
εγκατάστασης αυξάνεται.
Αναπλήρωση
Η αναπλήρωση νερού ρυθμίζεται μέσω του συστήματος ελέγχου. Η
στάθμη νερού υπολογίζεται μέσω του δοχείου μέτρησης πίεσης LIS και η
τιμή διαβιβάζεται στο σύστημα ελέγχου. Το σύστημα ελέγχου
