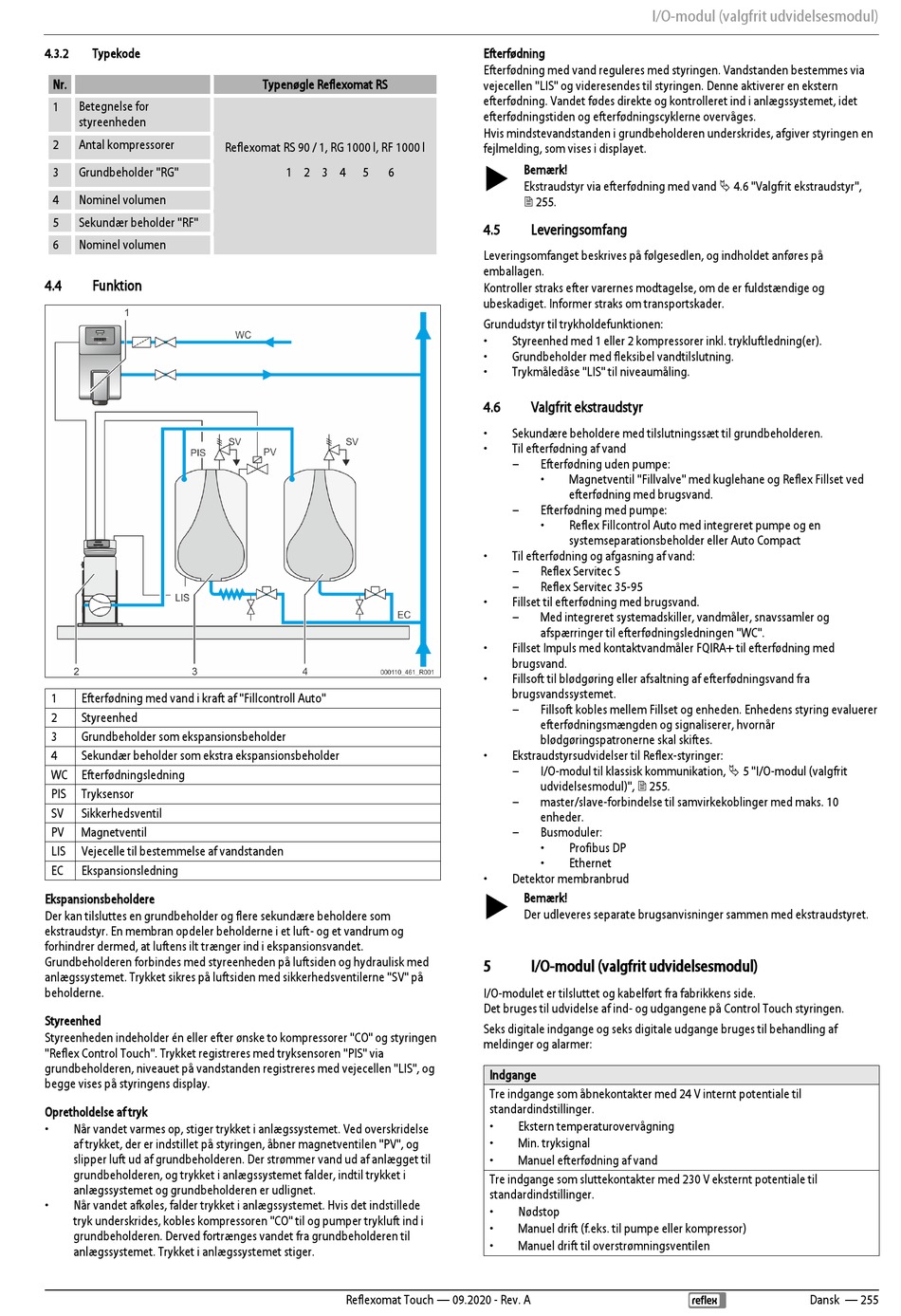

4.3.2
Typekode
Nr.
1
Betegnelse for
styreenheden
2
Antal kompressorer
3
Grundbeholder "RG"
4
Nominel volumen
5
Sekundær beholder "RF"
6
Nominel volumen
4.4
Funktion
1
Efterfødning med vand i kraft af "Fillcontroll Auto"
2
Styreenhed
3
Grundbeholder som ekspansionsbeholder
4
Sekundær beholder som ekstra ekspansionsbeholder
WC Efterfødningsledning
PIS
Tryksensor
SV
Sikkerhedsventil
PV
Magnetventil
LIS
Vejecelle til bestemmelse af vandstanden
EC
Ekspansionsledning
Ekspansionsbeholdere
Der kan tilsluttes en grundbeholder og flere sekundære beholdere som
ekstraudstyr. En membran opdeler beholderne i et luft- og et vandrum og
forhindrer dermed, at luftens ilt trænger ind i ekspansionsvandet.
Grundbeholderen forbindes med styreenheden på luftsiden og hydraulisk med
anlægssystemet. Trykket sikres på luftsiden med sikkerhedsventilerne "SV" på
beholderne.
Styreenhed
Styreenheden indeholder én eller efter ønske to kompressorer "CO" og styringen
"Reflex Control Touch". Trykket registreres med tryksensoren "PIS" via
grundbeholderen, niveauet på vandstanden registreres med vejecellen "LIS", og
begge vises på styringens display.
Opretholdelse af tryk
•
Når vandet varmes op, stiger trykket i anlægssystemet. Ved overskridelse
af trykket, der er indstillet på styringen, åbner magnetventilen "PV", og
slipper luft ud af grundbeholderen. Der strømmer vand ud af anlægget til
grundbeholderen, og trykket i anlægssystemet falder, indtil trykket i
anlægssystemet og grundbeholderen er udlignet.
•
Når vandet afkøles, falder trykket i anlægssystemet. Hvis det indstillede
tryk underskrides, kobles kompressoren "CO" til og pumper trykluft ind i
grundbeholderen. Derved fortrænges vandet fra grundbeholderen til
anlægssystemet. Trykket i anlægssystemet stiger.
Typenøgle Reflexomat RS
Reflexomat RS 90 / 1, RG 1000 l, RF 1000 l
1 2 3 4
5
6
Reflexomat Touch — 09.2020 - Rev. A
I/O-modul (valgfrit udvidelsesmodul)
Efterfødning
Efterfødning med vand reguleres med styringen. Vandstanden bestemmes via
vejecellen "LIS" og videresendes til styringen. Denne aktiverer en ekstern
efterfødning. Vandet fødes direkte og kontrolleret ind i anlægssystemet, idet
efterfødningstiden og efterfødningscyklerne overvåges.
Hvis mindstevandstanden i grundbeholderen underskrides, afgiver styringen en
fejlmelding, som vises i displayet.
Bemærk!
Ekstraudstyr via efterfødning med vand 4.6 "Valgfrit ekstraudstyr",
255.
4.5
Leveringsomfang
Leveringsomfanget beskrives på følgesedlen, og indholdet anføres på
emballagen.
Kontroller straks efter varernes modtagelse, om de er fuldstændige og
ubeskadiget. Informer straks om transportskader.
Grundudstyr til trykholdefunktionen:
•
Styreenhed med 1 eller 2 kompressorer inkl. trykluftledning(er).
•
Grundbeholder med fleksibel vandtilslutning.
•
Trykmåledåse "LIS" til niveaumåling.
4.6
Valgfrit ekstraudstyr
•
Sekundære beholdere med tilslutningssæt til grundbeholderen.
•
Til efterfødning af vand
–
Efterfødning uden pumpe:
•
Magnetventil "Fillvalve" med kuglehane og Reflex Fillset ved
efterfødning med brugsvand.
–
Efterfødning med pumpe:
•
Reflex Fillcontrol Auto med integreret pumpe og en
systemseparationsbeholder eller Auto Compact
•
Til efterfødning og afgasning af vand:
–
Reflex Servitec S
–
Reflex Servitec 35-95
•
Fillset til efterfødning med brugsvand.
–
Med integreret systemadskiller, vandmåler, snavssamler og
afspærringer til efterfødningsledningen "WC".
•
Fillset Impuls med kontaktvandmåler FQIRA+ til efterfødning med
brugsvand.
•
Fillsoft til blødgøring eller afsaltning af efterfødningsvand fra
brugsvandssystemet.
–
Fillsoft kobles mellem Fillset og enheden. Enhedens styring evaluerer
efterfødningsmængden og signaliserer, hvornår
blødgøringspatronerne skal skiftes.
•
Ekstraudstyrsudvidelser til Reflex-styringer:
I/O-modul til klassisk kommunikation, 5 "I/O-modul (valgfrit
–
udvidelsesmodul)", 255.
–
master/slave-forbindelse til samvirkekoblinger med maks. 10
enheder.
–
Busmoduler:
•
Profibus DP
•
Ethernet
•
Detektor membranbrud
Bemærk!
Der udleveres separate brugsanvisninger sammen med ekstraudstyret.
5
I/O-modul (valgfrit udvidelsesmodul)
I/O-modulet er tilsluttet og kabelført fra fabrikkens side.
Det bruges til udvidelse af ind- og udgangene på Control Touch styringen.
Seks digitale indgange og seks digitale udgange bruges til behandling af
meldinger og alarmer:
Indgange
Tre indgange som åbnekontakter med 24 V internt potentiale til
standardindstillinger.
•
Ekstern temperaturovervågning
•
Min. tryksignal
•
Manuel efterfødning af vand
Tre indgange som sluttekontakter med 230 V eksternt potentiale til
standardindstillinger.
•
Nødstop
•
Manuel drift (f.eks. til pumpe eller kompressor)
•
Manuel drift til overstrømningsventilen
Dansk — 255
