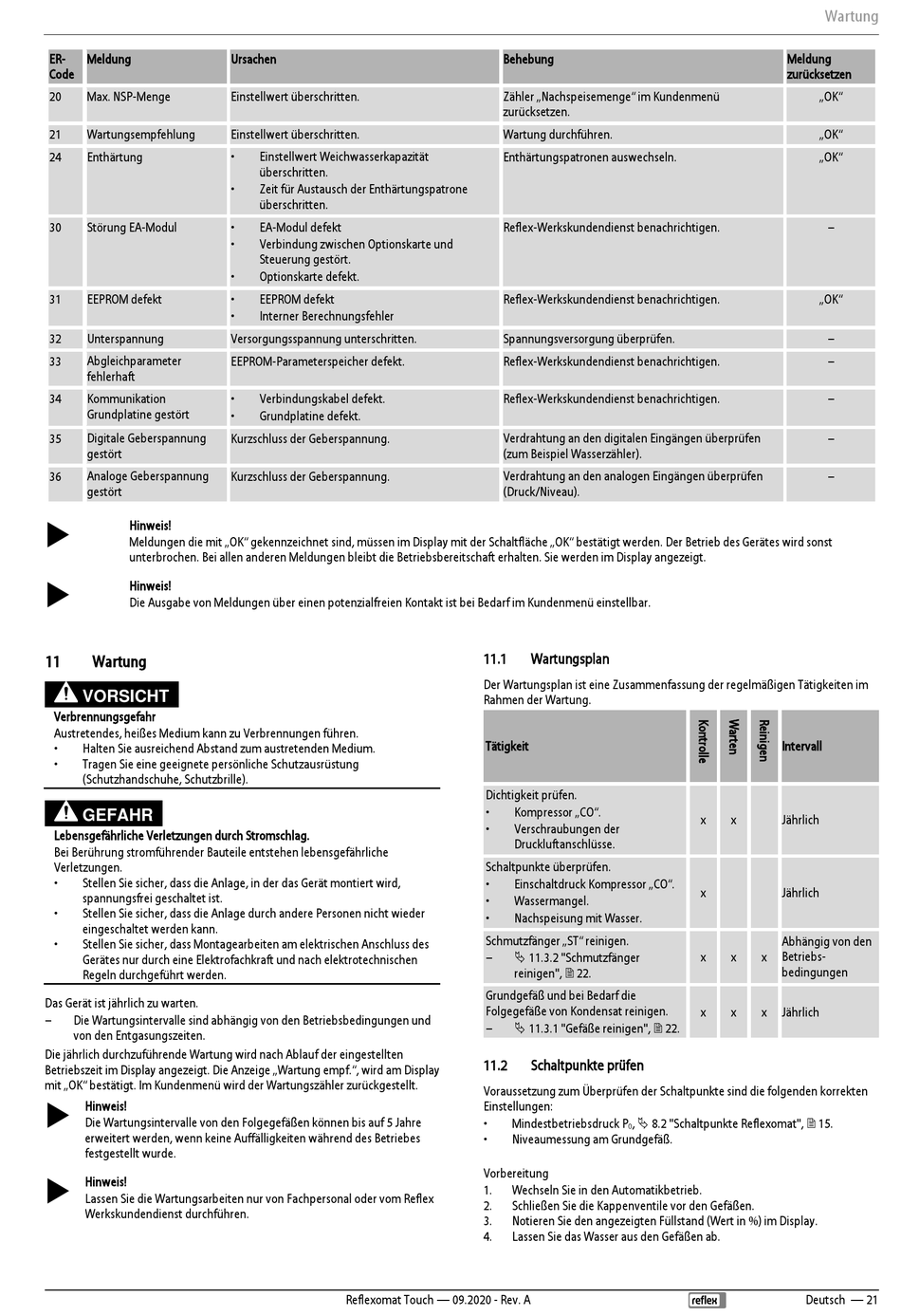

ER-
Meldung
Code
20
Max. NSP-Menge
21
Wartungsempfehlung
24
Enthärtung
30
Störung EA-Modul
31
EEPROM defekt
32
Unterspannung
Abgleichparameter
33
fehlerhaft
34
Kommunikation
Grundplatine gestört
35
Digitale Geberspannung
gestört
36
Analoge Geberspannung
gestört
Hinweis!
Meldungen die mit „OK" gekennzeichnet sind, müssen im Display mit der Schaltfläche „OK" bestätigt werden. Der Betrieb des Gerätes wird sonst
unterbrochen. Bei allen anderen Meldungen bleibt die Betriebsbereitschaft erhalten. Sie werden im Display angezeigt.
Hinweis!
Die Ausgabe von Meldungen über einen potenzialfreien Kontakt ist bei Bedarf im Kundenmenü einstellbar.
11
Wartung
VORSICHT
Verbrennungsgefahr
Austretendes, heißes Medium kann zu Verbrennungen führen.
•
Halten Sie ausreichend Abstand zum austretenden Medium.
•
Tragen Sie eine geeignete persönliche Schutzausrüstung
(Schutzhandschuhe, Schutzbrille).
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
•
Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird,
spannungsfrei geschaltet ist.
•
Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
•
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach elektrotechnischen
Regeln durchgeführt werden.
Das Gerät ist jährlich zu warten.
–
Die Wartungsintervalle sind abhängig von den Betriebsbedingungen und
von den Entgasungszeiten.
Die jährlich durchzuführende Wartung wird nach Ablauf der eingestellten
Betriebszeit im Display angezeigt. Die Anzeige „Wartung empf.", wird am Display
mit „OK" bestätigt. Im Kundenmenü wird der Wartungszähler zurückgestellt.
Hinweis!
Die Wartungsintervalle von den Folgegefäßen können bis auf 5 Jahre
erweitert werden, wenn keine Auffälligkeiten während des Betriebes
festgestellt wurde.
Hinweis!
Lassen Sie die Wartungsarbeiten nur von Fachpersonal oder vom Reflex
Werkskundendienst durchführen.
Ursachen
Einstellwert überschritten.
Einstellwert überschritten.
•
Einstellwert Weichwasserkapazität
überschritten.
•
Zeit für Austausch der Enthärtungspatrone
überschritten.
•
EA-Modul defekt
•
Verbindung zwischen Optionskarte und
Steuerung gestört.
•
Optionskarte defekt.
•
EEPROM defekt
•
Interner Berechnungsfehler
Versorgungsspannung unterschritten.
EEPROM-Parameterspeicher defekt.
•
Verbindungskabel defekt.
•
Grundplatine defekt.
Kurzschluss der Geberspannung.
Kurzschluss der Geberspannung.
Reflexomat Touch — 09.2020 - Rev. A
Behebung
Zähler „Nachspeisemenge" im Kundenmenü
zurücksetzen.
Wartung durchführen.
Enthärtungspatronen auswechseln.
Reflex-Werkskundendienst benachrichtigen.
Reflex-Werkskundendienst benachrichtigen.
Spannungsversorgung überprüfen.
Reflex-Werkskundendienst benachrichtigen.
Reflex-Werkskundendienst benachrichtigen.
Verdrahtung an den digitalen Eingängen überprüfen
(zum Beispiel Wasserzähler).
Verdrahtung an den analogen Eingängen überprüfen
(Druck/Niveau).
11.1
Wartungsplan
Der Wartungsplan ist eine Zusammenfassung der regelmäßigen Tätigkeiten im
Rahmen der Wartung.
Tätigkeit
Dichtigkeit prüfen.
•
Kompressor „CO".
•
Verschraubungen der
Druckluftanschlüsse.
Schaltpunkte überprüfen.
•
Einschaltdruck Kompressor „CO".
•
Wassermangel.
•
Nachspeisung mit Wasser.
Schmutzfänger „ST" reinigen.
–
11.3.2 "Schmutzfänger
reinigen", 22.
Grundgefäß und bei Bedarf die
Folgegefäße von Kondensat reinigen.
–
11.3.1 "Gefäße reinigen", 22.
11.2
Schaltpunkte prüfen
Voraussetzung zum Überprüfen der Schaltpunkte sind die folgenden korrekten
Einstellungen:
, 8.2 "Schaltpunkte Reflexomat", 15.
•
Mindestbetriebsdruck P
0
•
Niveaumessung am Grundgefäß.
Vorbereitung
1.
Wechseln Sie in den Automatikbetrieb.
2.
Schließen Sie die Kappenventile vor den Gefäßen.
3.
Notieren Sie den angezeigten Füllstand (Wert in %) im Display.
4.
Lassen Sie das Wasser aus den Gefäßen ab.
Wartung
Meldung
zurücksetzen
„OK"
„OK"
„OK"
–
„OK"
–
–
–
–
–
Intervall
x
x
Jährlich
x
Jährlich
Abhängig von den
x
x
x
Betriebs-
bedingungen
x
x
x
Jährlich
Deutsch — 21
