Montaggio
La centralina può essere posizionata su entrambi i lati accanto o davanti al vaso
di base. La distanza della centralina dal vaso di base si determina dalla lunghezza
del set di allacciamento in dotazione.
7.3.2

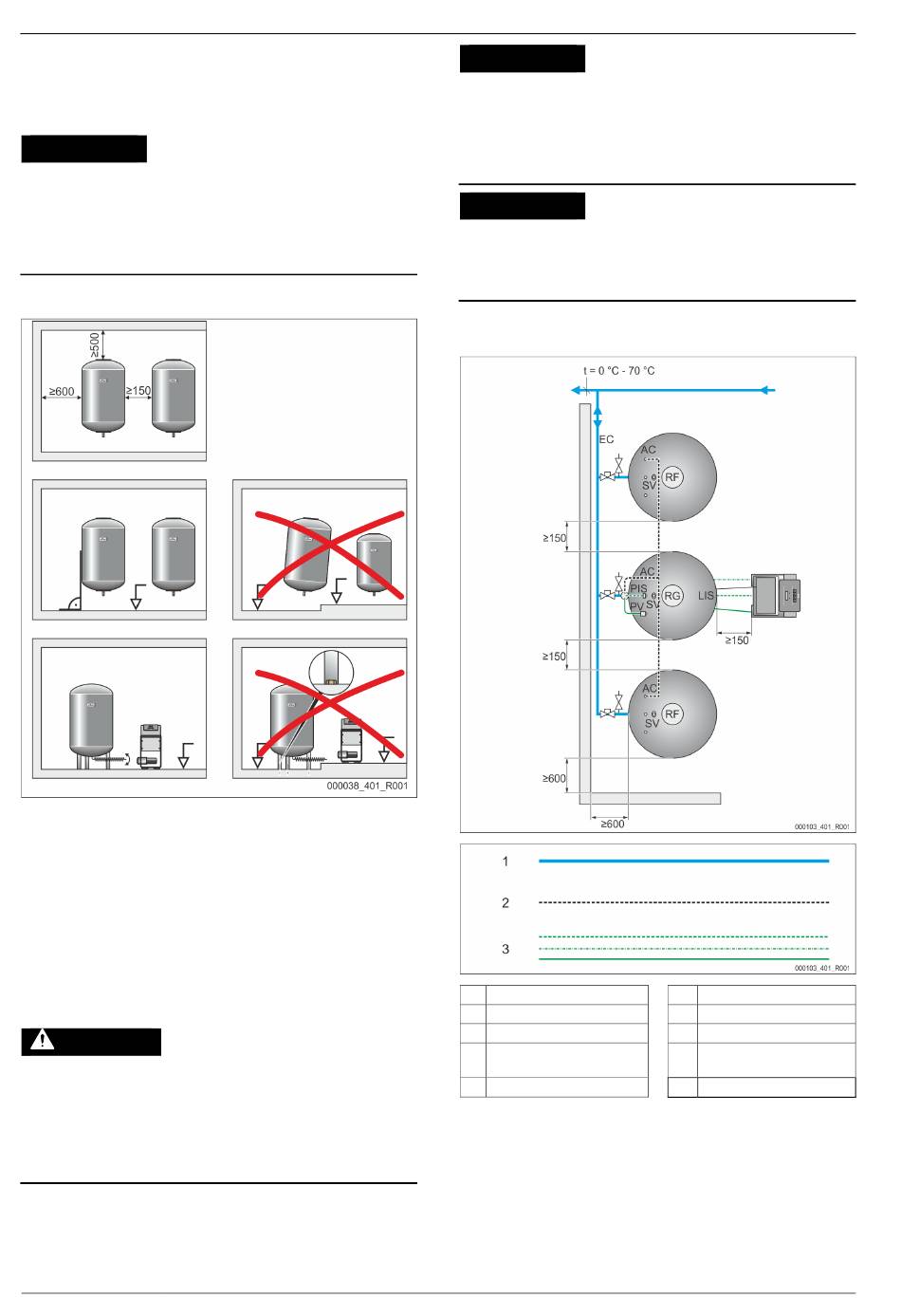

Posa in opera dei vasi
ATTENZIONE
Danni causati da montaggio improprio
Fare attenzione a sollecitazioni aggiuntive dell'apparecchio provocate da
allacciamenti di tubazioni o da apparecchiature dell'impianto.
•
Assicurarsi che non vengano a crearsi tensioni e vibrazioni sui tubi
allacciati tra l'apparecchio e l'impianto.
•
All'occorrenza provvedere ad un adeguato sostegno delle tubazioni o
apparecchiature.
Durante la posa in opera del vaso di base e dei vasi in serie, osservare le seguenti
indicazioni:
•
Tutte le aperture flangiate dei vasi sono aperture di ispezione e
manutenzione.
–
Installare i vasi a una distanza laterale e dal soffitto sufficiente.
•
Posizionare i vasi su un piano solido.
•
Fare attenzione alla posizione perpendicolare e indipendente dei vasi.
•
In caso di utilizzo di vasi in serie, impiegare vasi dello stesso tipo e
dimensioni.
•
Garantire la funzione della misurazione del livello "LIS".
ATTENZIONE
Danni materiali dovuti alla sovrapressione. Non
collegare i vasi fissi al pavimento.
•
Posizionare la centralina sullo stesso piano dei vasi.
7.3.3
Allacciamento al circuito dell'impianto
PRUDENZA
Pericolo di lesioni dovute a inciampo e cadute
Contusioni dovute a inciampo o cadute su cavi e tubazioni durante il
montaggio.
•
Indossare i dispositivi di protezione individuale (elmetto di protezione,
abbigliamento di protezione, guanti di protezione, calzature
protettive).
•
Eseguire una posa professionale di cavi e tubazioni tra la centralina e i
vasi.
116 — Italiano
ATTENZIONE
Danni causati da montaggio improprio
Fare attenzione a sollecitazioni aggiuntive dell'apparecchio provocate da
allacciamenti di tubazioni o da apparecchiature dell'impianto.
•
Assicurarsi che non vengano a crearsi tensioni e vibrazioni sui tubi
allacciati tra l'apparecchio e l'impianto.
•
All'occorrenza provvedere ad un adeguato sostegno delle tubazioni o
apparecchiature.
ATTENZIONE
Danni a cavi e tubazioni
Se non viene eseguita una posa professionale di cavi e tubazioni tra i vasi e la
centralina, è possibile che queste attrezzature vengano danneggiate.
•
Eseguire una posa professionale di cavi e tubazioni facendoli passare
sopra il pavimento.
Come esempio viene descritto il montaggio della centralina a monte del vaso di
base e l'allacciamento di 2 vasi in serie. Per altre varianti di posa in opera è
necessario procedere analogamente.
1
Tubazione di espansione
2
Tubazione dell'aria compressa
3
Linea dati
RF Vaso in serie
RG Vaso di base
7.3.3.1
Allacciamento lato acqua
Per garantire il funzionamento del dispositivo di misurazione del livello "LIS", è
necessario allacciare il vaso di base al circuito dell'impianto in modo flessibile,
mediante il tubo flessibile in dotazione.
Il vaso di base e i vasi in serie optional ricevono nella tubazione di espansione
"EC" un elemento di chiusura dotato di sicura e un elemento di svuotamento. Se
vi sono più vasi, occorre posare un collettore diretto al circuito dell'impianto.
L'inserimento nel circuito dell'impianto deve avvenire in punti con temperature
da 0 °C a 70 °C. Negli impianti di riscaldamento, si tratta del ritorno e, negli
impianti di riscaldamento, dell'entrata del generatore.
Reflexomat Touch — 09.2020 - Rev. A
SV
Valvola di sicurezza
PV
Elettrovalvola
PIS
Sensore di pressione
Tubazione dell'aria
AC
compressa
EC
Tubazione di espansione
