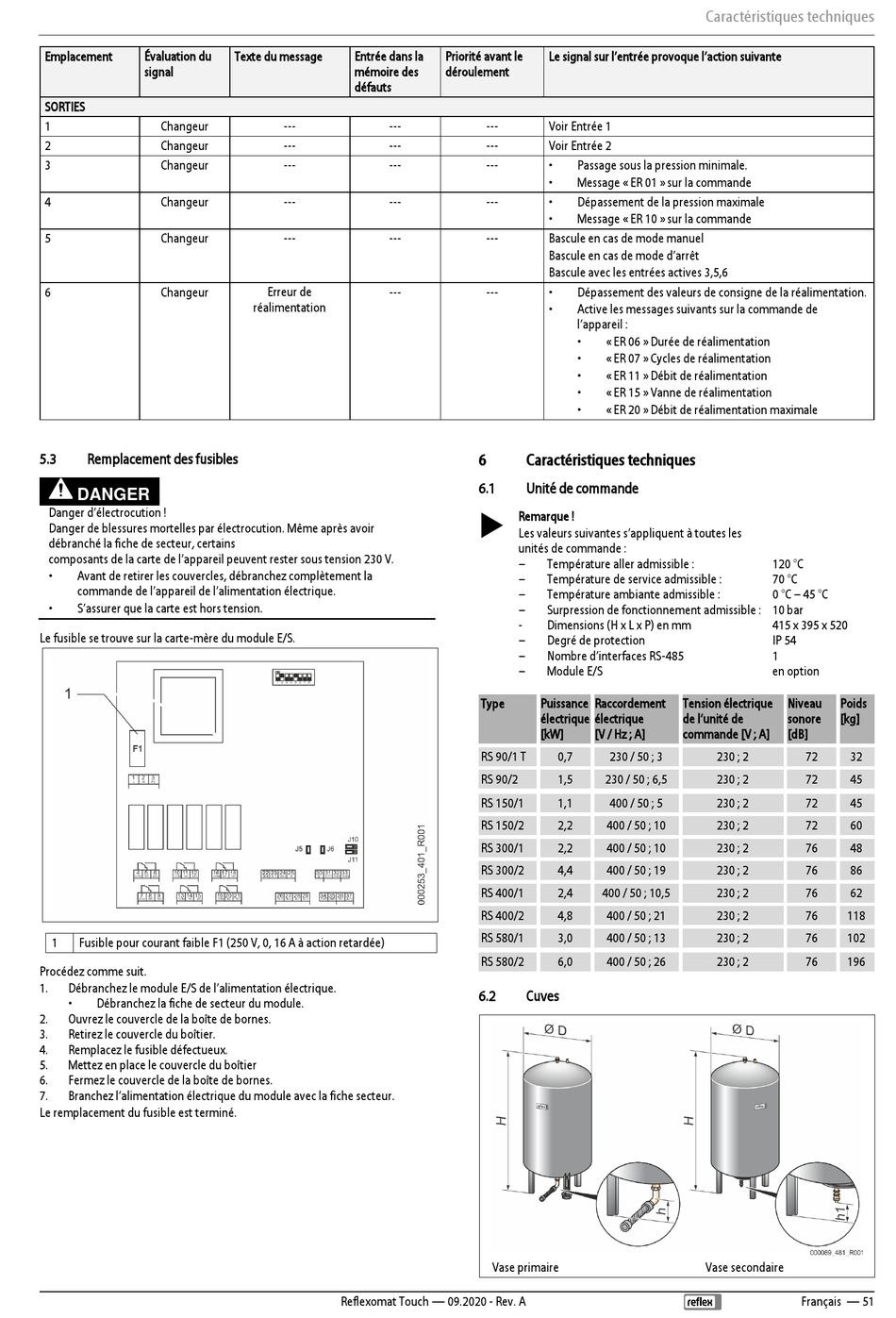

Reflex Reflexomat Touch RS 90/1 T Originalbetriebsanleitung Seite 51

Vorschau ausblenden Andere Handbücher für Reflexomat Touch RS 90/1 T:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3
Évaluation du
Emplacement
signal
SORTIES
1
Changeur
2
Changeur
3
Changeur
4
Changeur
5
Changeur
6
Changeur
5.3
Remplacement des fusibles
DANGER
Danger d'électrocution !
Danger de blessures mortelles par électrocution. Même après avoir
débranché la fiche de secteur, certains
composants de la carte de l'appareil peuvent rester sous tension 230 V.
Avant de retirer les couvercles, débranchez complètement la
commande de l'appareil de l'alimentation électrique.
S'assurer que la carte est hors tension.
Le fusible se trouve sur la carte-mère du module E/S.
1
Fusible pour courant faible F1 (250 V, 0, 16 A à action retardée)
Procédez comme suit.
1.
Débranchez le module E/S de l'alimentation électrique.
Débranchez la fiche de secteur du module.
2.
Ouvrez le couvercle de la boîte de bornes.
3.
Retirez le couvercle du boîtier.
4.
Remplacez le fusible défectueux.
5.
Mettez en place le couvercle du boîtier
6.
Fermez le couvercle de la boîte de bornes.
7.
Branchez l'alimentation électrique du module avec la fiche secteur.
Le remplacement du fusible est terminé.
Entrée dans la
Texte du message
mémoire des
défauts
---
---
---
---
---
---
---
---
---
---
Erreur de
---
réalimentation
Reflexomat Touch — 09.2020 - Rev. A
Priorité avant le
Le signal sur l'entrée provoque l'action suivante
déroulement
---
Voir Entrée 1
---
Voir Entrée 2
---
Passage sous la pression minimale.
Message « ER 01 » sur la commande
---
Dépassement de la pression maximale
Message « ER 10 » sur la commande
---
Bascule en cas de mode manuel
Bascule en cas de mode d'arrêt
Bascule avec les entrées actives 3,5,6
---
Dépassement des valeurs de consigne de la réalimentation.
Active les messages suivants sur la commande de
l'appareil :
« ER 06 » Durée de réalimentation
« ER 07 » Cycles de réalimentation
« ER 11 » Débit de réalimentation
« ER 15 » Vanne de réalimentation
« ER 20 » Débit de réalimentation maximale
6
Caractéristiques techniques
6.1
Unité de commande

Remarque !
Les valeurs suivantes s'appliquent à toutes les
unités de commande :
Température aller admissible :
Température de service admissible :
Température ambiante admissible :
Surpression de fonctionnement admissible :
-
Dimensions (H x L x P) en mm
Degré de protection
Nombre d'interfaces RS-485
Module E/S
Type
Puissance
Raccordement
électrique
électrique
[kW]
[V / Hz ; A]
RS 90/1 T
0,7
230 / 50 ; 3
RS 90/2
1,5
230 / 50 ; 6,5
RS 150/1
1,1
400 / 50 ; 5
RS 150/2
2,2
400 / 50 ; 10
RS 300/1
2,2
400 / 50 ; 10
RS 300/2
4,4
400 / 50 ; 19
RS 400/1
2,4
400 / 50 ; 10,5
RS 400/2
4,8
400 / 50 ; 21
RS 580/1
3,0
400 / 50 ; 13
RS 580/2
6,0
400 / 50 ; 26
6.2
Cuves
Vase primaire
Caractéristiques techniques
120 °C
70 °C
0 °C – 45 °C
10 bar
415 x 395 x 520
IP 54
1
en option
Tension électrique
Niveau
Poids
de l'unité de
sonore
[kg]
commande [V ; A]
[dB]
230 ; 2
72
32
230 ; 2
72
45
230 ; 2
72
45
230 ; 2
72
60
230 ; 2
76
48
230 ; 2
76
86
230 ; 2
76
62
230 ; 2
76
118
230 ; 2
76
102
230 ; 2
76
196
Vase secondaire
Français — 51
