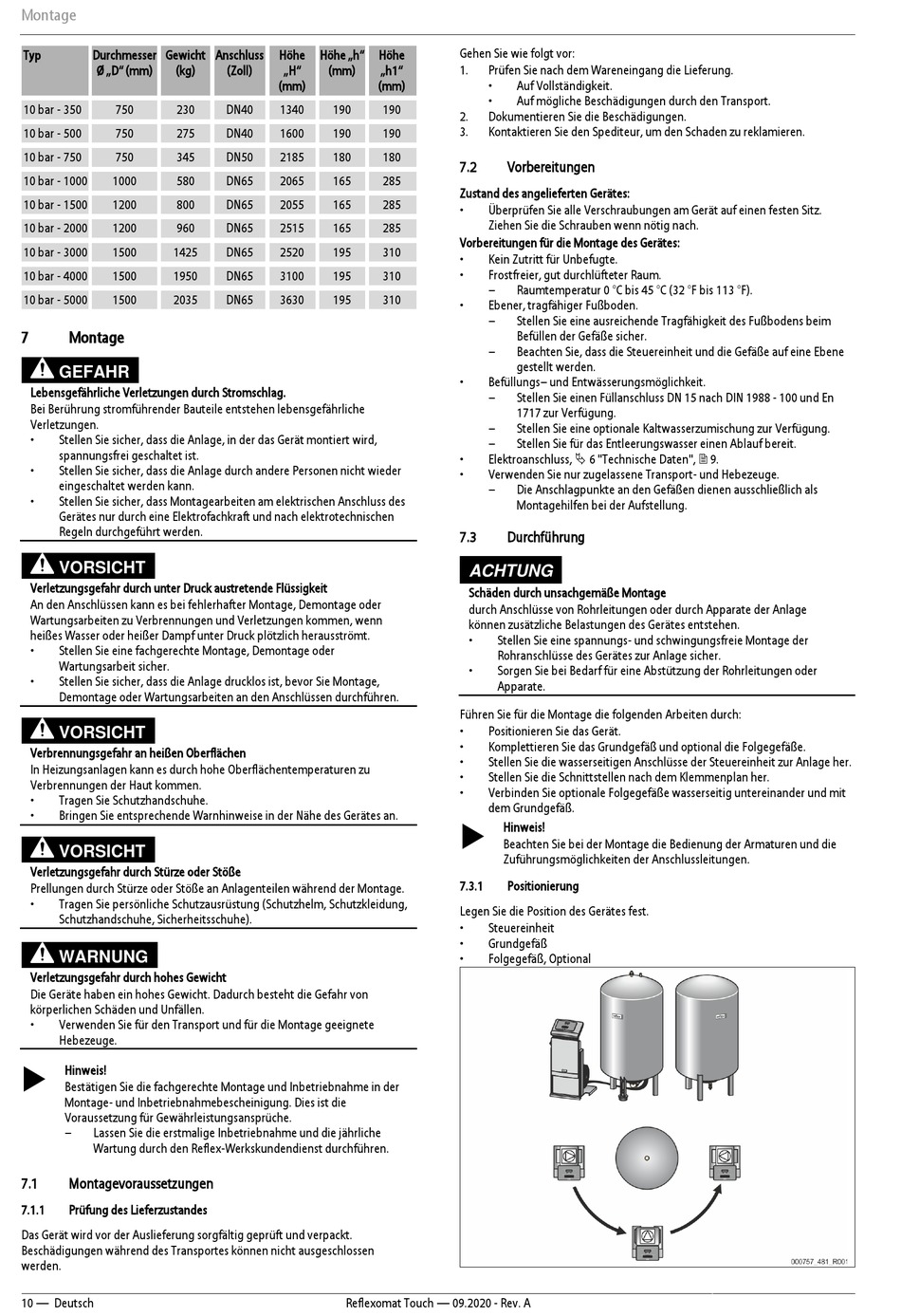

Montage
Typ
Durchmesser
Gewicht
Ø „D" (mm)
(kg)
10 bar - 350
750
230
10 bar - 500
750
275
10 bar - 750
750
345
10 bar - 1000
1000
580
10 bar - 1500
1200
800
10 bar - 2000
1200
960
10 bar - 3000
1500
1425
10 bar - 4000
1500
1950
10 bar - 5000
1500
2035
7
Montage
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
•
Stellen Sie sicher, dass die Anlage, in der das Gerät montiert wird,
spannungsfrei geschaltet ist.
•
Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
•
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach elektrotechnischen
Regeln durchgeführt werden.
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn
heißes Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
•
Stellen Sie eine fachgerechte Montage, Demontage oder
Wartungsarbeit sicher.
•
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
In Heizungsanlagen kann es durch hohe Oberflächentemperaturen zu
Verbrennungen der Haut kommen.
•
Tragen Sie Schutzhandschuhe.
•
Bringen Sie entsprechende Warnhinweise in der Nähe des Gerätes an.
VORSICHT
Verletzungsgefahr durch Stürze oder Stöße
Prellungen durch Stürze oder Stöße an Anlagenteilen während der Montage.
•
Tragen Sie persönliche Schutzausrüstung (Schutzhelm, Schutzkleidung,
Schutzhandschuhe, Sicherheitsschuhe).
WARNUNG
Verletzungsgefahr durch hohes Gewicht
Die Geräte haben ein hohes Gewicht. Dadurch besteht die Gefahr von
körperlichen Schäden und Unfällen.
•
Verwenden Sie für den Transport und für die Montage geeignete
Hebezeuge.
Hinweis!
Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der
Montage- und Inbetriebnahmebescheinigung. Dies ist die
Voraussetzung für Gewährleistungsansprüche.
–
Lassen Sie die erstmalige Inbetriebnahme und die jährliche
Wartung durch den Reflex-Werkskundendienst durchführen.
7.1
Montagevoraussetzungen
7.1.1
Prüfung des Lieferzustandes
Das Gerät wird vor der Auslieferung sorgfältig geprüft und verpackt.
Beschädigungen während des Transportes können nicht ausgeschlossen
werden.
10 — Deutsch
Anschluss
Höhe
Höhe „h"
Höhe
(Zoll)
„H"
(mm)
„h1"
(mm)
(mm)
DN40
1340
190
190
DN40
1600
190
190
DN50
2185
180
180
DN65
2065
165
285
DN65
2055
165
285
DN65
2515
165
285
DN65
2520
195
310
DN65
3100
195
310
DN65
3630
195
310
Reflexomat Touch — 09.2020 - Rev. A
Gehen Sie wie folgt vor:
1.
Prüfen Sie nach dem Wareneingang die Lieferung.
•
Auf Vollständigkeit.
•
Auf mögliche Beschädigungen durch den Transport.
2.
Dokumentieren Sie die Beschädigungen.
3.
Kontaktieren Sie den Spediteur, um den Schaden zu reklamieren.
7.2
Vorbereitungen
Zustand des angelieferten Gerätes:
•
Überprüfen Sie alle Verschraubungen am Gerät auf einen festen Sitz.
Ziehen Sie die Schrauben wenn nötig nach.
Vorbereitungen für die Montage des Gerätes:
•
Kein Zutritt für Unbefugte.
•
Frostfreier, gut durchlüfteter Raum.
–
Raumtemperatur 0 °C bis 45 °C (32 °F bis 113 °F).
•
Ebener, tragfähiger Fußboden.
–
Stellen Sie eine ausreichende Tragfähigkeit des Fußbodens beim
Befüllen der Gefäße sicher.
–
Beachten Sie, dass die Steuereinheit und die Gefäße auf eine Ebene
gestellt werden.
•
Befüllungs– und Entwässerungsmöglichkeit.
–
Stellen Sie einen Füllanschluss DN 15 nach DIN 1988 - 100 und En
1717 zur Verfügung.
–
Stellen Sie eine optionale Kaltwasserzumischung zur Verfügung.
–
Stellen Sie für das Entleerungswasser einen Ablauf bereit.
•
Elektroanschluss, 6 "Technische Daten", 9.
•
Verwenden Sie nur zugelassene Transport- und Hebezeuge.
–
Die Anschlagpunkte an den Gefäßen dienen ausschließlich als
Montagehilfen bei der Aufstellung.
7.3
Durchführung
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage
können zusätzliche Belastungen des Gerätes entstehen.
•
Stellen Sie eine spannungs- und schwingungsfreie Montage der
Rohranschlüsse des Gerätes zur Anlage sicher.
•
Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder
Apparate.
Führen Sie für die Montage die folgenden Arbeiten durch:
•
Positionieren Sie das Gerät.
•
Komplettieren Sie das Grundgefäß und optional die Folgegefäße.
•
Stellen Sie die wasserseitigen Anschlüsse der Steuereinheit zur Anlage her.
•
Stellen Sie die Schnittstellen nach dem Klemmenplan her.
•
Verbinden Sie optionale Folgegefäße wasserseitig untereinander und mit
dem Grundgefäß.
Hinweis!
Beachten Sie bei der Montage die Bedienung der Armaturen und die
Zuführungsmöglichkeiten der Anschlussleitungen.
7.3.1
Positionierung
Legen Sie die Position des Gerätes fest.
•
Steuereinheit
•
Grundgefäß
•
Folgegefäß, Optional
