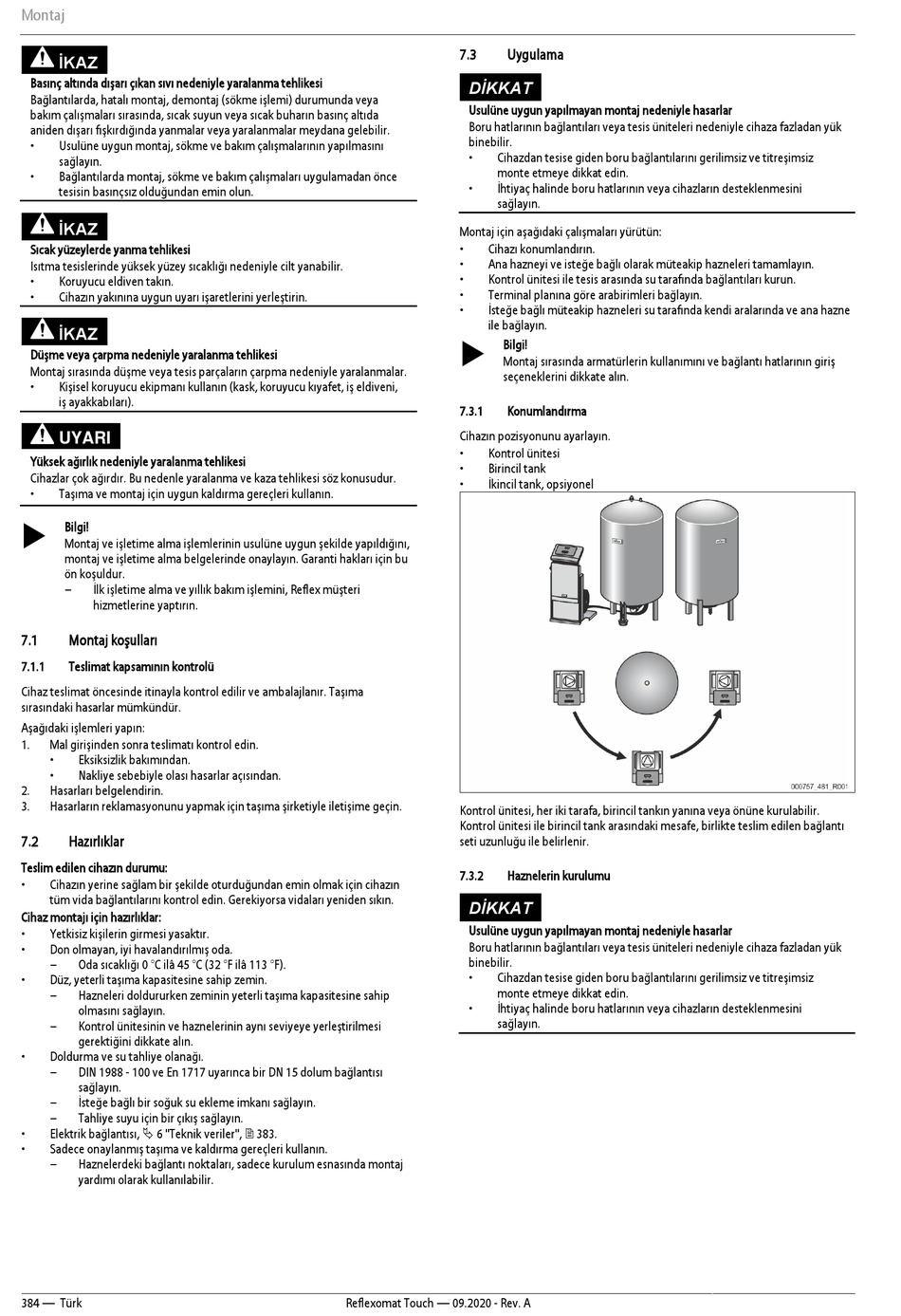

Montaj
İKAZ
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya
bakım çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda
aniden dışarı fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
•
Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılmasını
sağlayın.
•
Bağlantılarda montaj, sökme ve bakım çalışmaları uygulamadan önce
tesisin basınçsız olduğundan emin olun.
İKAZ
Sıcak yüzeylerde yanma tehlikesi
Isıtma tesislerinde yüksek yüzey sıcaklığı nedeniyle cilt yanabilir.
•
Koruyucu eldiven takın.
•
Cihazın yakınına uygun uyarı işaretlerini yerleştirin.
İKAZ
Düşme veya çarpma nedeniyle yaralanma tehlikesi
Montaj sırasında düşme veya tesis parçaların çarpma nedeniyle yaralanmalar.
•
Kişisel koruyucu ekipmanı kullanın (kask, koruyucu kıyafet, iş eldiveni,
iş ayakkabıları).
UYARI
Yüksek ağırlık nedeniyle yaralanma tehlikesi
Cihazlar çok ağırdır. Bu nedenle yaralanma ve kaza tehlikesi söz konusudur.
•
Taşıma ve montaj için uygun kaldırma gereçleri kullanın.
Bilgi!
Montaj ve işletime alma işlemlerinin usulüne uygun şekilde yapıldığını,
montaj ve işletime alma belgelerinde onaylayın. Garanti hakları için bu
ön koşuldur.
–
İlk işletime alma ve yıllık bakım işlemini, Reflex müşteri
hizmetlerine yaptırın.
7.1
Montaj koşulları
7.1.1
Teslimat kapsamının kontrolü
Cihaz teslimat öncesinde itinayla kontrol edilir ve ambalajlanır. Taşıma
sırasındaki hasarlar mümkündür.
Aşağıdaki işlemleri yapın:
1.
Mal girişinden sonra teslimatı kontrol edin.
•
Eksiksizlik bakımından.
•
Nakliye sebebiyle olası hasarlar açısından.
2.
Hasarları belgelendirin.
3.
Hasarların reklamasyonunu yapmak için taşıma şirketiyle iletişime geçin.
7.2
Hazırlıklar
Teslim edilen cihazın durumu:
•
Cihazın yerine sağlam bir şekilde oturduğundan emin olmak için cihazın
tüm vida bağlantılarını kontrol edin. Gerekiyorsa vidaları yeniden sıkın.
Cihaz montajı için hazırlıklar:
•
Yetkisiz kişilerin girmesi yasaktır.
•
Don olmayan, iyi havalandırılmış oda.
–
Oda sıcaklığı 0 °C ilâ 45 °C (32 °F ilâ 113 °F).
•
Düz, yeterli taşıma kapasitesine sahip zemin.
–
Hazneleri doldururken zeminin yeterli taşıma kapasitesine sahip
olmasını sağlayın.
–
Kontrol ünitesinin ve haznelerinin aynı seviyeye yerleştirilmesi
gerektiğini dikkate alın.
•
Doldurma ve su tahliye olanağı.
–
DIN 1988 - 100 ve En 1717 uyarınca bir DN 15 dolum bağlantısı
sağlayın.
–
İsteğe bağlı bir soğuk su ekleme imkanı sağlayın.
–
Tahliye suyu için bir çıkış sağlayın.
•
Elektrik bağlantısı, 6 "Teknik veriler", 383.
•
Sadece onaylanmış taşıma ve kaldırma gereçleri kullanın.
–
Haznelerdeki bağlantı noktaları, sadece kurulum esnasında montaj
yardımı olarak kullanılabilir.
384 — Türk
7.3
Uygulama
DİKKAT
Usulüne uygun yapılmayan montaj nedeniyle hasarlar
Boru hatlarının bağlantıları veya tesis üniteleri nedeniyle cihaza fazladan yük
binebilir.
•
Cihazdan tesise giden boru bağlantılarını gerilimsiz ve titreşimsiz
monte etmeye dikkat edin.
•
İhtiyaç halinde boru hatlarının veya cihazların desteklenmesini
sağlayın.
Montaj için aşağıdaki çalışmaları yürütün:
•
Cihazı konumlandırın.
•
Ana hazneyi ve isteğe bağlı olarak müteakip hazneleri tamamlayın.
•
Kontrol ünitesi ile tesis arasında su tarafında bağlantıları kurun.
•
Terminal planına göre arabirimleri bağlayın.
•
İsteğe bağlı müteakip hazneleri su tarafında kendi aralarında ve ana hazne
ile bağlayın.
Bilgi!
Montaj sırasında armatürlerin kullanımını ve bağlantı hatlarının giriş
seçeneklerini dikkate alın.
7.3.1
Konumlandırma
Cihazın pozisyonunu ayarlayın.
•
Kontrol ünitesi
•
Birincil tank
•
İkincil tank, opsiyonel
Kontrol ünitesi, her iki tarafa, birincil tankın yanına veya önüne kurulabilir.
Kontrol ünitesi ile birincil tank arasındaki mesafe, birlikte teslim edilen bağlantı
seti uzunluğu ile belirlenir.
7.3.2
Haznelerin kurulumu
DİKKAT
Usulüne uygun yapılmayan montaj nedeniyle hasarlar
Boru hatlarının bağlantıları veya tesis üniteleri nedeniyle cihaza fazladan yük
binebilir.
•
Cihazdan tesise giden boru bağlantılarını gerilimsiz ve titreşimsiz
monte etmeye dikkat edin.
•
İhtiyaç halinde boru hatlarının veya cihazların desteklenmesini
sağlayın.
Reflexomat Touch — 09.2020 - Rev. A
