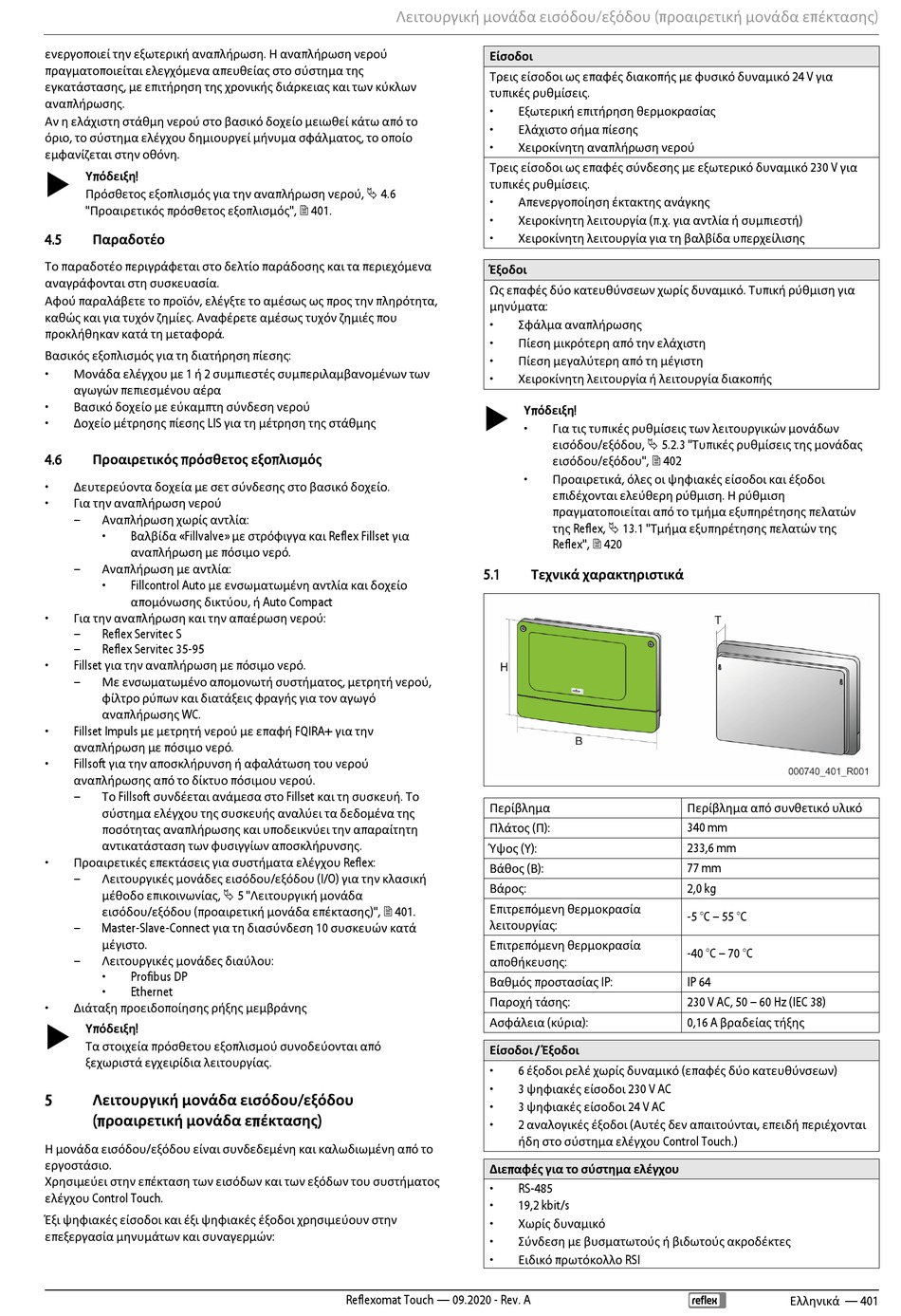

ενεργοποιεί την εξωτερική αναπλήρωση. Η αναπλήρωση νερού
πραγματοποιείται ελεγχόμενα απευθείας στο σύστημα της
εγκατάστασης, με επιτήρηση της χρονικής διάρκειας και των κύκλων
αναπλήρωσης.
Αν η ελάχιστη στάθμη νερού στο βασικό δοχείο μειωθεί κάτω από το
όριο, το σύστημα ελέγχου δημιουργεί μήνυμα σφάλματος, το οποίο
εμφανίζεται στην οθόνη.

Υπόδειξη!
Πρόσθετος εξοπλισμός για την αναπλήρωση νερού,  4.6
"Προαιρετικός πρόσθετος εξοπλισμός",  401.
4.5
Παραδοτέο
Το παραδοτέο περιγράφεται στο δελτίο παράδοσης και τα περιεχόμενα
αναγράφονται στη συσκευασία.
Αφού παραλάβετε το προϊόν, ελέγξτε το αμέσως ως προς την πληρότητα,
καθώς και για τυχόν ζημίες. Αναφέρετε αμέσως τυχόν ζημιές που
προκλήθηκαν κατά τη μεταφορά.
Βασικός εξοπλισμός για τη διατήρηση πίεσης:
• Μονάδα ελέγχου με 1 ή 2 συμπιεστές συμπεριλαμβανομένων των
αγωγών πεπιεσμένου αέρα
•
Βασικό δοχείο με εύκαμπτη σύνδεση νερού
• Δοχείο μέτρησης πίεσης LIS για τη μέτρηση της στάθμης
4.6 Προαιρετικός πρόσθετος εξοπλισμός
•
Δευτερεύοντα δοχεία με σετ σύνδεσης στο βασικό δοχείο.
•
Για την αναπλήρωση νερού
–
Αναπλήρωση χωρίς αντλία:
• Bαλβίδα «Fillvalve» με στρόφιγγα και Reflex Fillset για
αναπλήρωση με πόσιμο νερό.
–
Αναπλήρωση με αντλία:
• Fillcontrol Auto με ενσωματωμένη αντλία και δοχείο
απομόνωσης δικτύου, ή Auto Compact
•
Για την αναπλήρωση και την απαέρωση νερού:
– Reflex Servitec S
– Reflex Servitec 35-95
• Fillset για την αναπλήρωση με πόσιμο νερό.
–
Με ενσωματωμένο απομονωτή συστήματος, μετρητή νερού,
φίλτρο ρύπων και διατάξεις φραγής για τον αγωγό
αναπλήρωσης WC.
• Fillset Impuls με μετρητή νερού με επαφή FQIRA+ για την
αναπλήρωση με πόσιμο νερό.
• Fillsoft για την αποσκλήρυνση ή αφαλάτωση του νερού
αναπλήρωσης από το δίκτυο πόσιμου νερού.
– Το Fillsoft συνδέεται ανάμεσα στο Fillset και τη συσκευή. Το
σύστημα ελέγχου της συσκευής αναλύει τα δεδομένα της
ποσότητας αναπλήρωσης και υποδεικνύει την απαραίτητη
αντικατάσταση των φυσιγγίων αποσκλήρυνσης.
• Προαιρετικές επεκτάσεις για συστήματα ελέγχου Reflex:
– Λειτουργικές μονάδες εισόδου/εξόδου (I/O) για την κλασική
μέθοδο επικοινωνίας,  5 "Λειτουργική μονάδα
εισόδου/εξόδου (προαιρετική μονάδα επέκτασης)",  401.
– Master-Slave-Connect για τη διασύνδεση 10 συσκευών κατά
μέγιστο.
–
Λειτουργικές μονάδες διαύλου:
• Profibus DP
• Ethernet
• Διάταξη προειδοποίησης ρήξης μεμβράνης

Υπόδειξη!
Τα στοιχεία πρόσθετου εξοπλισμού συνοδεύονται από
ξεχωριστά εγχειρίδια λειτουργίας.
5
Λειτουργική μονάδα εισόδου/εξόδου
(προαιρετική μονάδα επέκτασης)
Η μονάδα εισόδου/εξόδου είναι συνδεδεμένη και καλωδιωμένη από το
εργοστάσιο.
Χρησιμεύει στην επέκταση των εισόδων και των εξόδων του συστήματος
ελέγχου Control Touch.
Έξι ψηφιακές είσοδοι και έξι ψηφιακές έξοδοι χρησιμεύουν στην
επεξεργασία μηνυμάτων και συναγερμών:
Λειτουργική μονάδα εισόδου/εξόδου (προαιρετική μονάδα επέκτασης)
Είσοδοι
Τρεις είσοδοι ως επαφές διακοπής με φυσικό δυναμικό 24 V για
τυπικές ρυθμίσεις.
•
•
•
Τρεις είσοδοι ως επαφές σύνδεσης με εξωτερικό δυναμικό 230 V για
τυπικές ρυθμίσεις.
•
•
•
Έξοδοι
Ως επαφές δύο κατευθύνσεων χωρίς δυναμικό. Τυπική ρύθμιση για
μηνύματα:
•
•
•
•

5.1
Περίβλημα
Πλάτος (Π):
Ύψος (Υ):
Βάθος (Β):
Βάρος:
Επιτρεπόμενη θερμοκρασία
λειτουργίας:
Επιτρεπόμενη θερμοκρασία
αποθήκευσης:
Βαθμός προστασίας IP:
Παροχή τάσης:
Ασφάλεια (κύρια):
Είσοδοι / Έξοδοι
•
•
•
•
Διεπαφές για το σύστημα ελέγχου
•
•
•
•
•
Reflexomat Touch — 09.2020 - Rev. A
Εξωτερική επιτήρηση θερμοκρασίας
Ελάχιστο σήμα πίεσης
Χειροκίνητη αναπλήρωση νερού
Απενεργοποίηση έκτακτης ανάγκης
Χειροκίνητη λειτουργία (π.χ. για αντλία ή συμπιεστή)
Χειροκίνητη λειτουργία για τη βαλβίδα υπερχείλισης
Σφάλμα αναπλήρωσης
Πίεση μικρότερη από την ελάχιστη
Πίεση μεγαλύτερη από τη μέγιστη
Χειροκίνητη λειτουργία ή λειτουργία διακοπής
Υπόδειξη!
•
Για τις τυπικές ρυθμίσεις των λειτουργικών μονάδων
εισόδου/εξόδου,  5.2.3 "Τυπικές ρυθμίσεις της μονάδας
εισόδου/εξόδου",  402
•
Προαιρετικά, όλες οι ψηφιακές είσοδοι και έξοδοι
επιδέχονται ελεύθερη ρύθμιση. Η ρύθμιση
πραγματοποιείται από το τμήμα εξυπηρέτησης πελατών
της Reflex,  13.1 "Τμήμα εξυπηρέτησης πελατών της
Reflex",  420
Τεχνικά χαρακτηριστικά
Περίβλημα από συνθετικό υλικό
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A βραδείας τήξης
6 έξοδοι ρελέ χωρίς δυναμικό (επαφές δύο κατευθύνσεων)
3 ψηφιακές είσοδοι 230 V AC
3 ψηφιακές είσοδοι 24 V AC
2 αναλογικές έξοδοι (Αυτές δεν απαιτούνται, επειδή περιέχονται
ήδη στο σύστημα ελέγχου Control Touch.)
RS-485
19,2 kbit/s
Χωρίς δυναμικό
Σύνδεση με βυσματωτούς ή βιδωτούς ακροδέκτες
Ειδικό πρωτόκολλο RSI
