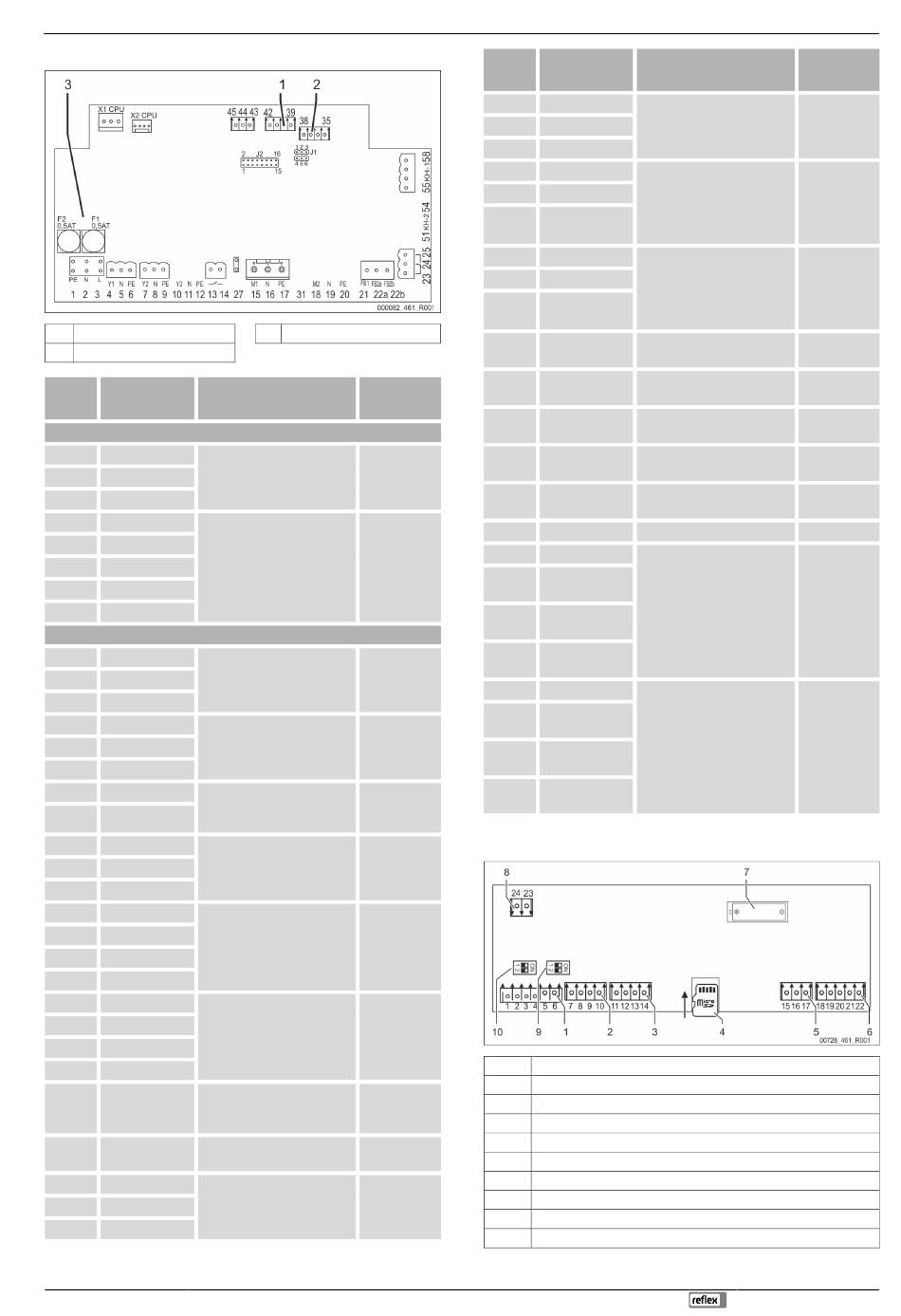

7.5.1 Esquema de bornes elemento de conexión
1 Presión
2 Nivel
Número
Señal Función
de borne
Alimentación
X0/1 L
Alimentación 230 V
X0/2 N
Reflexomat RS 90
X0/3 PE
X0/1 L1
X0/2 L2
Alimentación 400 V
X0/3 L3
Reflexomat RS 150 ... 580
X0/4 N
X0/5 PE
Pletina
4 Y1
5 N Válvula de realimentación WV
6 PE
7 Y2
8 N Válvula magnética PV 1
9 PE
13
Mensaje protección de marcha
14 en seco (libre de potencial)
23 NC
Mensaje colectivo (libre de
24 COM
potencial)
25 NA
35 +18 V (azul)
Entrada analógica medición del
36 GND
nivel LIS
37 AE (marrón)
en el recipiente básico
38 PE (blindaje)
39 +18 V (azul)
40 GND
Entrada analógica presión PIS
en el recipiente básico
41 AE (marrón)
42 PE (blindaje)
43 +24 V
Entradas digitales
E1: Contador de agua de
44 E1
contacto
1 PE
2 N Alimentación de tensión
3 L
3 Fusibles
Cableado
A cargo del
propietario
A cargo del
propietario
a cargo del
propietario,
opcional
a cargo del
propietario
a cargo del
propietario,
opcional
a cargo del
propietario,
opcional
a cargo del
propietario
a cargo del
propietario,
opcional
a cargo del
propietario,
opcional
en fábrica
no ocupado
Reflexomat Touch — 09.2020 - Rev. A
Número
Señal Función
de borne
10 Y3
11 N Válvula magnética PV 2
12 PE
15 M1 Compresor 1 en instalaciones
de 230 V,
16 N
en instalaciones de 400 V
17 PE
mediante protección del motor
6K1
18 M2 Compresor 2 en instalaciones
de 230 V,
19 N
en instalaciones de 400 V
20 PE
mediante protección del motor
6K5
Supervisión de tensión
21 FB1
compresor 1
22a FB2a Supervisión de tensión
compresor 2
22b FB2b Solicitud de realimentación
externa junto con 22a
27 M1 Conector plano para
alimentación compresor 1
31 M2 Conector plano para
alimentación compresor 2
45 E2 E2: Interruptor de falta de agua en fábrica
51 GND
52 +24 V
(alimentación)
Válvula magnética 2
53 0-10 V (magnitud
de ajuste)
54 0-10 V (control de
ejecución)
55 GND
56 +24 V
(alimentación)
Válvula magnética 1
0-10 V (magnitud
57
de ajuste)
0-10 V (control de
58
ejecución)
7.5.2 Esquema de bornes elemento de mando
1 Interfaces RS-485
2 Interfaz de E/S
3 Interfaz de E/S (reserva)
4 Tarjeta micro SD
5 Alimentación 10 V
6 Salidas analógicas para presión y nivel
7 Compartimento de baterías
8 Tensión de alimentación módulos de bus
9 Conmutador DIP 2
10 Conmutador DIP 1
Montaje
Cableado
en fábrica
en fábrica
en fábrica
en fábrica
en fábrica
---
en fábrica
en fábrica
---
---
