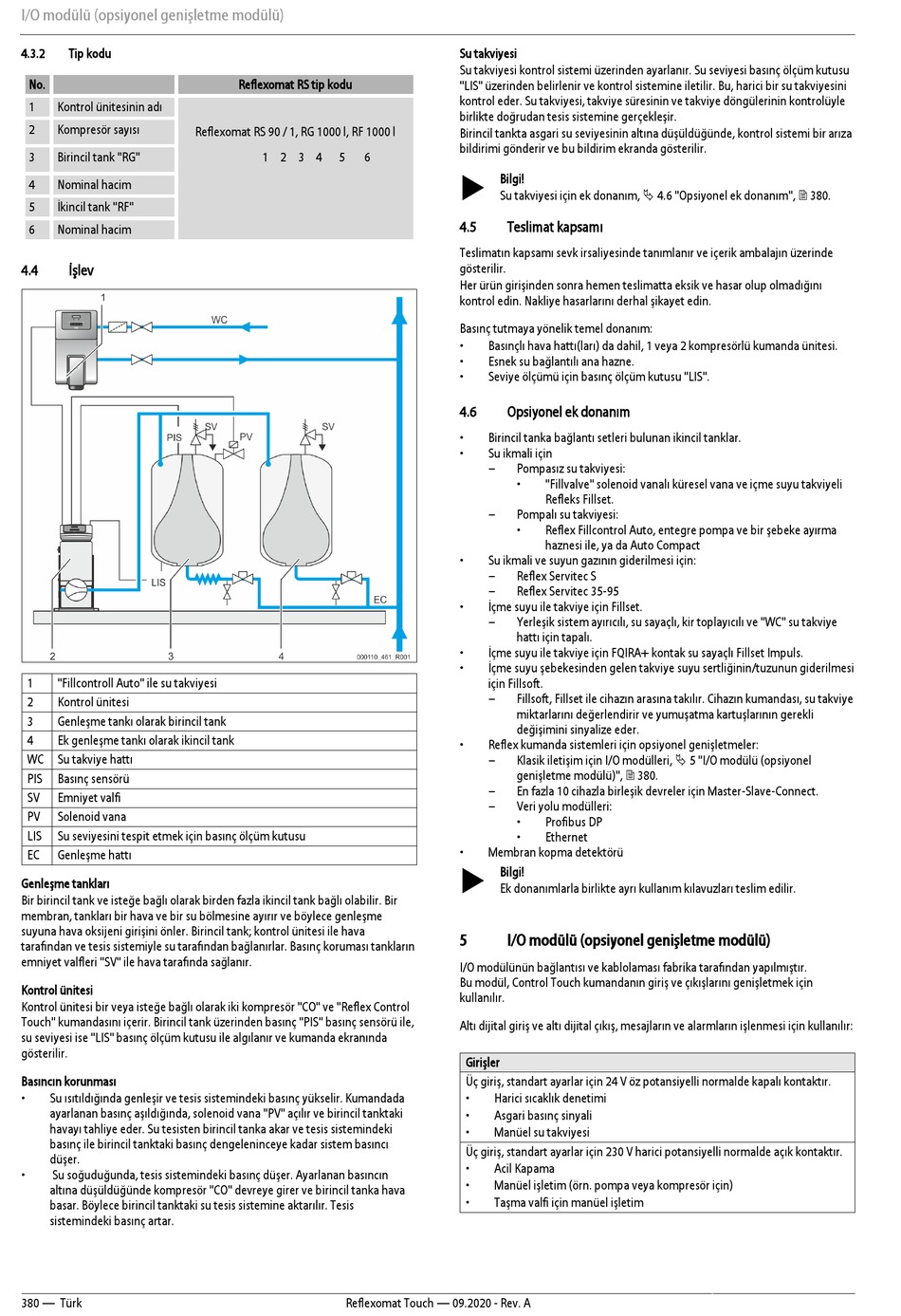

I/O modülü (opsiyonel genişletme modülü)
4.3.2
Tip kodu
No.
1
Kontrol ünitesinin adı
2
Kompresör sayısı
3
Birincil tank "RG"
4
Nominal hacim
5
İkincil tank "RF"
6
Nominal hacim
4.4
İşlev
1
"Fillcontroll Auto" ile su takviyesi
2
Kontrol ünitesi
3
Genleşme tankı olarak birincil tank
4
Ek genleşme tankı olarak ikincil tank
WC Su takviye hattı
PIS
Basınç sensörü
SV
Emniyet valfi
PV
Solenoid vana
LIS
Su seviyesini tespit etmek için basınç ölçüm kutusu
EC
Genleşme hattı
Genleşme tankları
Bir birincil tank ve isteğe bağlı olarak birden fazla ikincil tank bağlı olabilir. Bir
membran, tankları bir hava ve bir su bölmesine ayırır ve böylece genleşme
suyuna hava oksijeni girişini önler. Birincil tank; kontrol ünitesi ile hava
tarafından ve tesis sistemiyle su tarafından bağlanırlar. Basınç koruması tankların
emniyet valfleri "SV" ile hava tarafında sağlanır.
Kontrol ünitesi
Kontrol ünitesi bir veya isteğe bağlı olarak iki kompresör "CO" ve "Reflex Control
Touch" kumandasını içerir. Birincil tank üzerinden basınç "PIS" basınç sensörü ile,
su seviyesi ise "LIS" basınç ölçüm kutusu ile algılanır ve kumanda ekranında
gösterilir.
Basıncın korunması
•
Su ısıtıldığında genleşir ve tesis sistemindeki basınç yükselir. Kumandada
ayarlanan basınç aşıldığında, solenoid vana "PV" açılır ve birincil tanktaki
havayı tahliye eder. Su tesisten birincil tanka akar ve tesis sistemindeki
basınç ile birincil tanktaki basınç dengeleninceye kadar sistem basıncı
düşer.
•
Su soğuduğunda, tesis sistemindeki basınç düşer. Ayarlanan basıncın
altına düşüldüğünde kompresör "CO" devreye girer ve birincil tanka hava
basar. Böylece birincil tanktaki su tesis sistemine aktarılır. Tesis
sistemindeki basınç artar.
380 — Türk
Reflexomat RS tip kodu
Reflexomat RS 90 / 1, RG 1000 l, RF 1000 l
1 2 3 4
5
6
Reflexomat Touch — 09.2020 - Rev. A
Su takviyesi
Su takviyesi kontrol sistemi üzerinden ayarlanır. Su seviyesi basınç ölçüm kutusu
"LIS" üzerinden belirlenir ve kontrol sistemine iletilir. Bu, harici bir su takviyesini
kontrol eder. Su takviyesi, takviye süresinin ve takviye döngülerinin kontrolüyle
birlikte doğrudan tesis sistemine gerçekleşir.
Birincil tankta asgari su seviyesinin altına düşüldüğünde, kontrol sistemi bir arıza
bildirimi gönderir ve bu bildirim ekranda gösterilir.
Bilgi!
Su takviyesi için ek donanım, 4.6 "Opsiyonel ek donanım", 380.
4.5
Teslimat kapsamı
Teslimatın kapsamı sevk irsaliyesinde tanımlanır ve içerik ambalajın üzerinde
gösterilir.
Her ürün girişinden sonra hemen teslimatta eksik ve hasar olup olmadığını
kontrol edin. Nakliye hasarlarını derhal şikayet edin.
Basınç tutmaya yönelik temel donanım:
•
Basınçlı hava hattı(ları) da dahil, 1 veya 2 kompresörlü kumanda ünitesi.
•
Esnek su bağlantılı ana hazne.
•
Seviye ölçümü için basınç ölçüm kutusu "LIS".
4.6
Opsiyonel ek donanım
•
Birincil tanka bağlantı setleri bulunan ikincil tanklar.
•
Su ikmali için
–
Pompasız su takviyesi:
•
"Fillvalve" solenoid vanalı küresel vana ve içme suyu takviyeli
Refleks Fillset.
–
Pompalı su takviyesi:
•
Reflex Fillcontrol Auto, entegre pompa ve bir şebeke ayırma
haznesi ile, ya da Auto Compact
•
Su ikmali ve suyun gazının giderilmesi için:
–
Reflex Servitec S
–
Reflex Servitec 35-95
•
İçme suyu ile takviye için Fillset.
–
Yerleşik sistem ayırıcılı, su sayaçlı, kir toplayıcılı ve "WC" su takviye
hattı için tapalı.
•
İçme suyu ile takviye için FQIRA+ kontak su sayaçlı Fillset Impuls.
•
İçme suyu şebekesinden gelen takviye suyu sertliğinin/tuzunun giderilmesi
için Fillsoft.
–
Fillsoft, Fillset ile cihazın arasına takılır. Cihazın kumandası, su takviye
miktarlarını değerlendirir ve yumuşatma kartuşlarının gerekli
değişimini sinyalize eder.
•
Reflex kumanda sistemleri için opsiyonel genişletmeler:
–
Klasik iletişim için I/O modülleri, 5 "I/O modülü (opsiyonel
genişletme modülü)", 380.
–
En fazla 10 cihazla birleşik devreler için Master-Slave-Connect.
–
Veri yolu modülleri:
•
Profibus DP
•
Ethernet
•
Membran kopma detektörü
Bilgi!
Ek donanımlarla birlikte ayrı kullanım kılavuzları teslim edilir.
5
I/O modülü (opsiyonel genişletme modülü)
I/O modülünün bağlantısı ve kablolaması fabrika tarafından yapılmıştır.
Bu modül, Control Touch kumandanın giriş ve çıkışlarını genişletmek için
kullanılır.
Altı dijital giriş ve altı dijital çıkış, mesajların ve alarmların işlenmesi için kullanılır:
Girişler
Üç giriş, standart ayarlar için 24 V öz potansiyelli normalde kapalı kontaktır.
•
Harici sıcaklık denetimi
•
Asgari basınç sinyali
•
Manüel su takviyesi
Üç giriş, standart ayarlar için 230 V harici potansiyelli normalde açık kontaktır.
•
Acil Kapama
•
Manüel işletim (örn. pompa veya kompresör için)
•
Taşma valfi için manüel işletim
