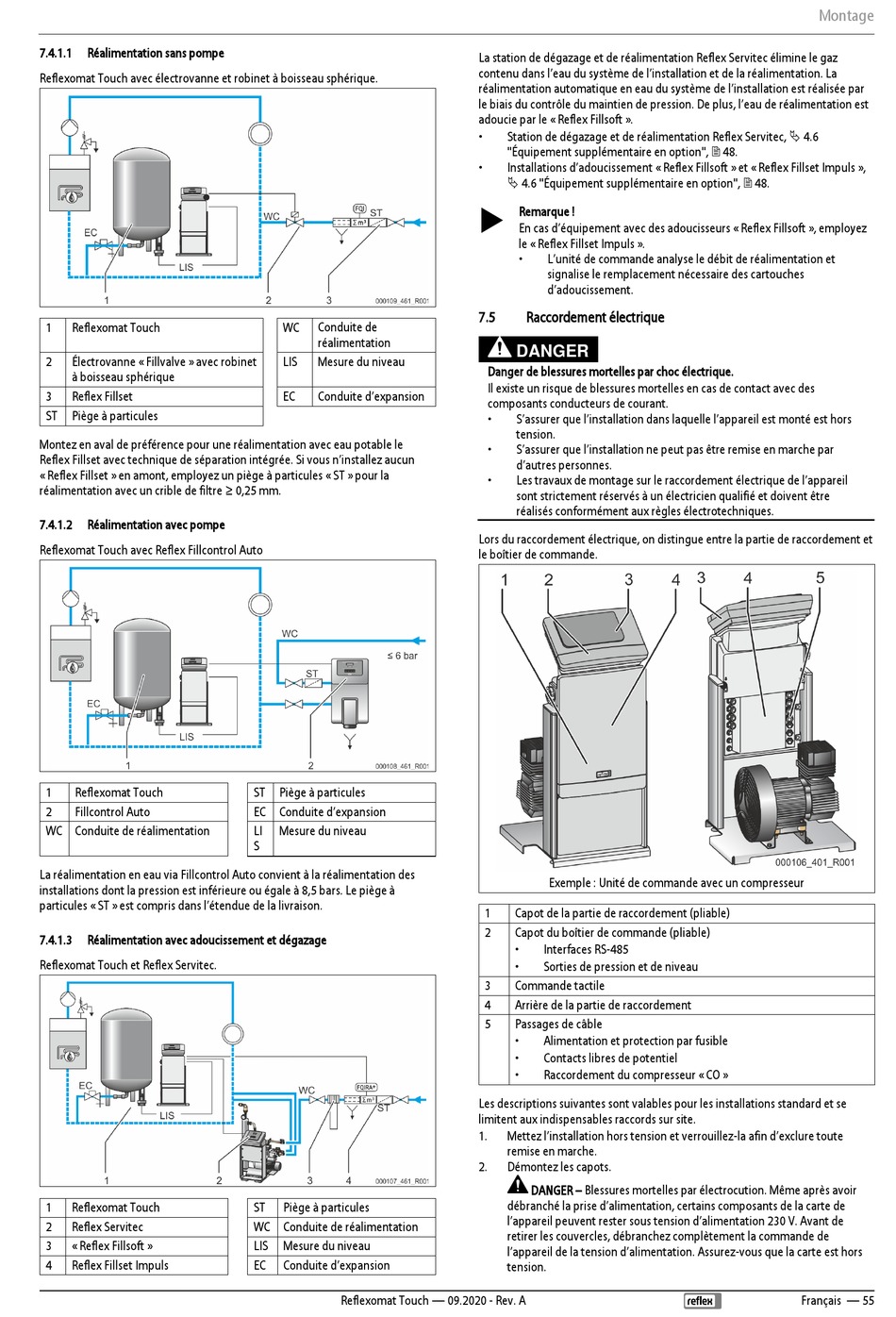

7.4.1.1
Réalimentation sans pompe
Reflexomat Touch avec électrovanne et robinet à boisseau sphérique.
1
Reflexomat Touch
Électrovanne « Fillvalve » avec robinet
2
à boisseau sphérique
3
Reflex Fillset
ST
Piège à particules
Montez en aval de préférence pour une réalimentation avec eau potable le
Reflex Fillset avec technique de séparation intégrée. Si vous n'installez aucun
« Reflex Fillset » en amont, employez un piège à particules « ST » pour la
réalimentation avec un crible de filtre ≥ 0,25 mm.
7.4.1.2
Réalimentation avec pompe
Reflexomat Touch avec Reflex Fillcontrol Auto
1
Reflexomat Touch
2
Fillcontrol Auto
WC Conduite de réalimentation
La réalimentation en eau via Fillcontrol Auto convient à la réalimentation des
installations dont la pression est inférieure ou égale à 8,5 bars. Le piège à
particules « ST » est compris dans l'étendue de la livraison.
7.4.1.3
Réalimentation avec adoucissement et dégazage
Reflexomat Touch et Reflex Servitec.
1
Reflexomat Touch
2
Reflex Servitec
3
« Reflex Fillsoft »
4
Reflex Fillset Impuls
WC
Conduite de
réalimentation
LIS
Mesure du niveau
EC
Conduite d'expansion
ST Piège à particules
EC Conduite d'expansion
LI
Mesure du niveau
S
ST
Piège à particules
WC Conduite de réalimentation
LIS
Mesure du niveau
EC
Conduite d'expansion
Reflexomat Touch — 09.2020 - Rev. A
La station de dégazage et de réalimentation Reflex Servitec élimine le gaz
contenu dans l'eau du système de l'installation et de la réalimentation. La
réalimentation automatique en eau du système de l'installation est réalisée par
le biais du contrôle du maintien de pression. De plus, l'eau de réalimentation est
adoucie par le « Reflex Fillsoft ».
•
Station de dégazage et de réalimentation Reflex Servitec, 4.6
"Équipement supplémentaire en option", 48.
•
Installations d'adoucissement « Reflex Fillsoft » et « Reflex Fillset Impuls »,
4.6 "Équipement supplémentaire en option", 48.
Remarque !
En cas d'équipement avec des adoucisseurs « Reflex Fillsoft », employez
le « Reflex Fillset Impuls ».
•
L'unité de commande analyse le débit de réalimentation et
signalise le remplacement nécessaire des cartouches
d'adoucissement.
7.5
Raccordement électrique
DANGER
Danger de blessures mortelles par choc électrique.
Il existe un risque de blessures mortelles en cas de contact avec des
composants conducteurs de courant.
•
S'assurer que l'installation dans laquelle l'appareil est monté est hors
tension.
•
S'assurer que l'installation ne peut pas être remise en marche par
d'autres personnes.
•
Les travaux de montage sur le raccordement électrique de l'appareil
sont strictement réservés à un électricien qualifié et doivent être
réalisés conformément aux règles électrotechniques.
Lors du raccordement électrique, on distingue entre la partie de raccordement et
le boîtier de commande.
Exemple : Unité de commande avec un compresseur
1
Capot de la partie de raccordement (pliable)
2
Capot du boîtier de commande (pliable)
•
Interfaces RS-485
•
Sorties de pression et de niveau
3
Commande tactile
4
Arrière de la partie de raccordement
5
Passages de câble
•
Alimentation et protection par fusible
•
Contacts libres de potentiel
•
Raccordement du compresseur « CO »
Les descriptions suivantes sont valables pour les installations standard et se
limitent aux indispensables raccords sur site.
1.
Mettez l'installation hors tension et verrouillez-la afin d'exclure toute
remise en marche.
2.
Démontez les capots.
DANGER – Blessures mortelles par électrocution. Même après avoir
débranché la prise d'alimentation, certains composants de la carte de
l'appareil peuvent rester sous tension d'alimentation 230 V. Avant de
retirer les couvercles, débranchez complètement la commande de
l'appareil de la tension d'alimentation. Assurez-vous que la carte est hors
tension.
Montage
Français — 55
