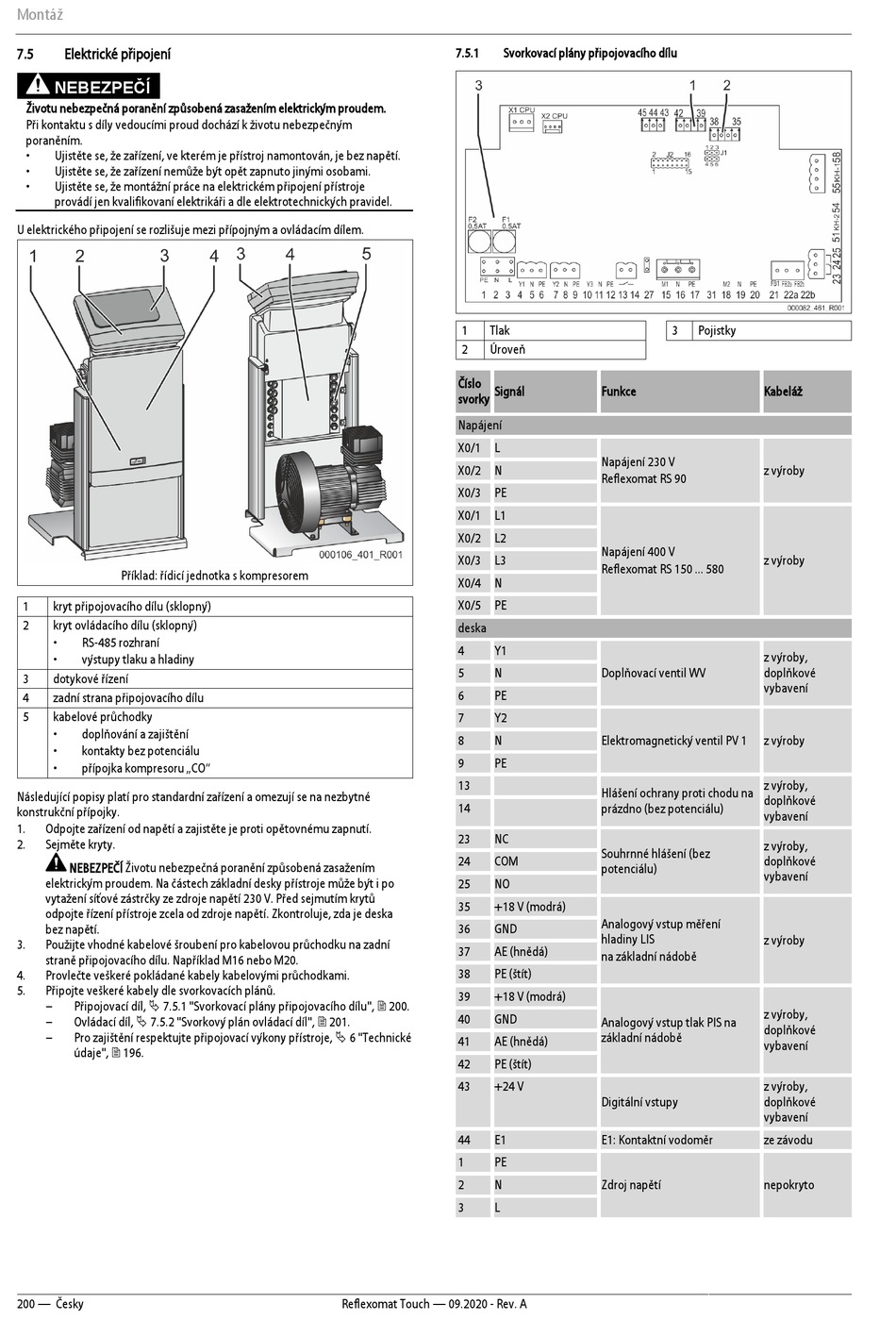

Montáž
7.5
Elektrické připojení
NEBEZPEČÍ
Životu nebezpečná poranění způsobená zasažením elektrickým proudem.
Při kontaktu s díly vedoucími proud dochází k životu nebezpečným
poraněním.
•
Ujistěte se, že zařízení, ve kterém je přístroj namontován, je bez napětí.
•
Ujistěte se, že zařízení nemůže být opět zapnuto jinými osobami.
•
Ujistěte se, že montážní práce na elektrickém připojení přístroje
provádí jen kvalifikovaní elektrikáři a dle elektrotechnických pravidel.
U elektrického připojení se rozlišuje mezi přípojným a ovládacím dílem.
Příklad: řídicí jednotka s kompresorem
1
kryt připojovacího dílu (sklopný)
2
kryt ovládacího dílu (sklopný)
•
RS-485 rozhraní
•
výstupy tlaku a hladiny
3
dotykové řízení
4
zadní strana připojovacího dílu
5
kabelové průchodky
•
doplňování a zajištění
•
kontakty bez potenciálu
•
přípojka kompresoru „CO"
Následující popisy platí pro standardní zařízení a omezují se na nezbytné
konstrukční přípojky.
1.
Odpojte zařízení od napětí a zajistěte je proti opětovnému zapnutí.
2.
Sejměte kryty.
NEBEZPEČÍ Životu nebezpečná poranění způsobená zasažením
elektrickým proudem. Na částech základní desky přístroje může být i po
vytažení síťové zástrčky ze zdroje napětí 230 V. Před sejmutím krytů
odpojte řízení přístroje zcela od zdroje napětí. Zkontroluje, zda je deska
bez napětí.
3.
Použijte vhodné kabelové šroubení pro kabelovou průchodku na zadní
straně připojovacího dílu. Například M16 nebo M20.
4.
Provlečte veškeré pokládané kabely kabelovými průchodkami.
5.
Připojte veškeré kabely dle svorkovacích plánů.
–
Připojovací díl, 7.5.1 "Svorkovací plány připojovacího dílu", 200.
–
Ovládací díl, 7.5.2 "Svorkový plán ovládací díl", 201.
–
Pro zajištění respektujte připojovací výkony přístroje, 6 "Technické
údaje", 196.
200 — Česky
7.5.1
Svorkovací plány připojovacího dílu
1
Tlak
2
Úroveň
Číslo
Signál
svorky
Napájení
X0/1 L
X0/2 N
X0/3 PE
X0/1 L1
X0/2 L2
X0/3 L3
X0/4 N
X0/5 PE
deska
4
Y1
5
N
6
PE
7
Y2
8
N
9
PE
13
14
23
NC
24
COM
25
NO
35
+18 V (modrá)
36
GND
37
AE (hnědá)
38
PE (štít)
39
+18 V (modrá)
40
GND
41
AE (hnědá)
42
PE (štít)
43
+24 V
44
E1
1
PE
2
N
3
L
Reflexomat Touch — 09.2020 - Rev. A
3
Pojistky
Funkce
Kabeláž
Napájení 230 V
z výroby
Reflexomat RS 90
Napájení 400 V
z výroby
Reflexomat RS 150 ... 580
z výroby,
Doplňovací ventil WV
doplňkové
vybavení
Elektromagnetický ventil PV 1
z výroby
z výroby,
Hlášení ochrany proti chodu na
doplňkové
prázdno (bez potenciálu)
vybavení
z výroby,
Souhrnné hlášení (bez
doplňkové
potenciálu)
vybavení
Analogový vstup měření
hladiny LIS
z výroby
na základní nádobě
z výroby,
Analogový vstup tlak PIS na
doplňkové
základní nádobě
vybavení
z výroby,
Digitální vstupy
doplňkové
vybavení
E1: Kontaktní vodoměr
ze závodu
Zdroj napětí
nepokryto
