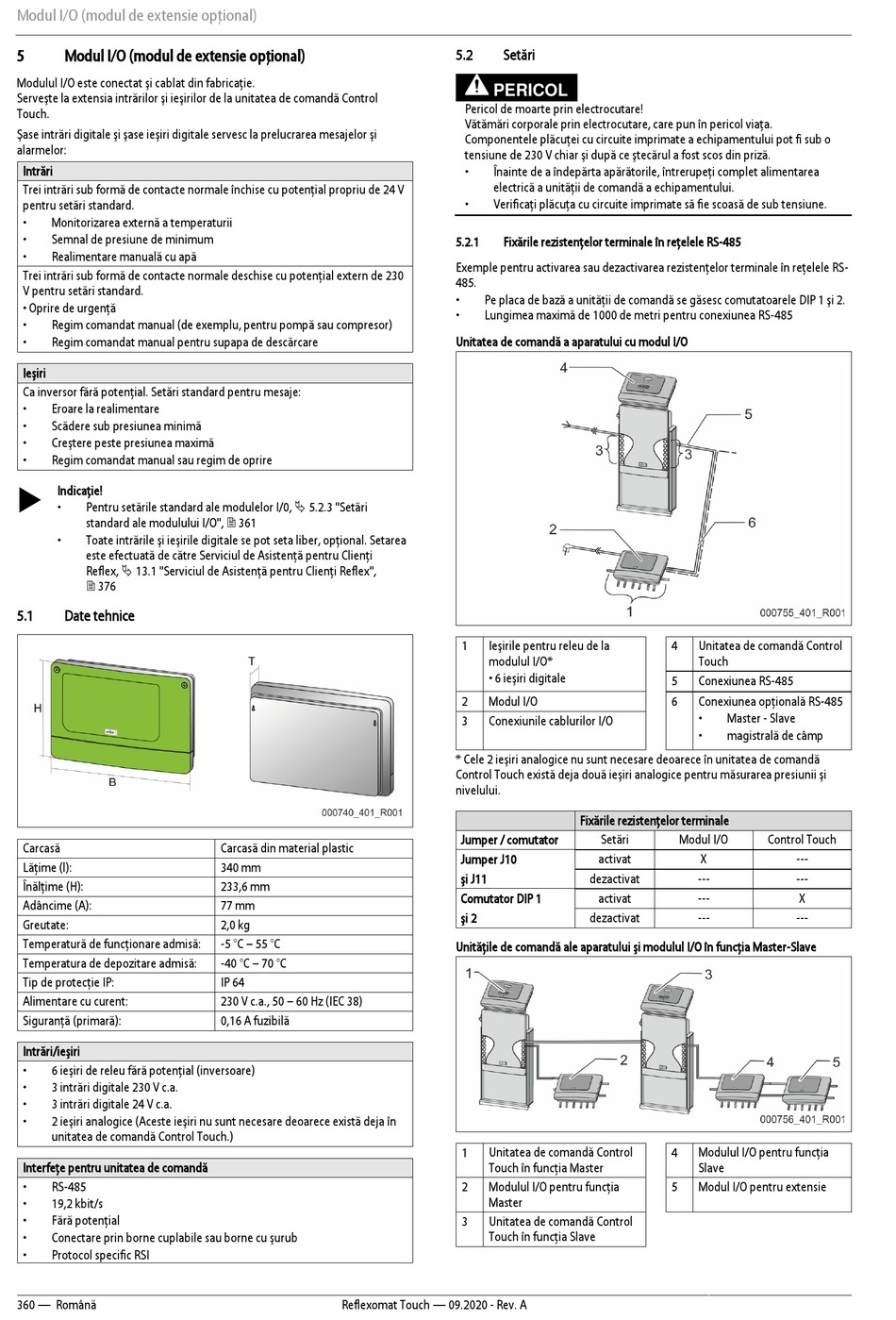

Modul I/O (modul de extensie opţional)
5
Modul I/O (modul de extensie opţional)
Modulul I/O este conectat şi cablat din fabricaţie.
Serveşte la extensia intrărilor şi ieşirilor de la unitatea de comandă Control
Touch.
Şase intrări digitale şi şase ieşiri digitale servesc la prelucrarea mesajelor şi
alarmelor:
Intrări
Trei intrări sub formă de contacte normale închise cu potenţial propriu de 24 V
pentru setări standard.
•
Monitorizarea externă a temperaturii
•
Semnal de presiune de minimum
•
Realimentare manuală cu apă
Trei intrări sub formă de contacte normale deschise cu potenţial extern de 230
V pentru setări standard.
• Oprire de urgenţă
•
Regim comandat manual (de exemplu, pentru pompă sau compresor)
•
Regim comandat manual pentru supapa de descărcare
Ieşiri
Ca inversor fără potenţial. Setări standard pentru mesaje:
•
Eroare la realimentare
•
Scădere sub presiunea minimă
•
Creştere peste presiunea maximă
•
Regim comandat manual sau regim de oprire
Indicaţie!
•
Pentru setările standard ale modulelor I/0, 5.2.3 "Setări
standard ale modulului I/O", 361
•
Toate intrările şi ieşirile digitale se pot seta liber, opţional. Setarea
este efectuată de către Serviciul de Asistenţă pentru Clienţi
Reflex, 13.1 "Serviciul de Asistenţă pentru Clienţi Reflex",
376
5.1
Date tehnice
Carcasă
Lăţime (l):
Înălţime (H):
Adâncime (A):
Greutate:
Temperatură de funcţionare admisă:
Temperatura de depozitare admisă:
Tip de protecţie IP:
Alimentare cu curent:
Siguranţă (primară):
Intrări/ieşiri
•
6 ieşiri de releu fără potenţial (inversoare)
•
3 intrări digitale 230 V c.a.
•
3 intrări digitale 24 V c.a.
•
2 ieşiri analogice (Aceste ieşiri nu sunt necesare deoarece există deja în
unitatea de comandă Control Touch.)
Interfeţe pentru unitatea de comandă
•
RS-485
•
19,2 kbit/s
•
Fără potenţial
•
Conectare prin borne cuplabile sau borne cu şurub
•
Protocol specific RSI
360 — Română
Carcasă din material plastic
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V c.a., 50 – 60 Hz (IEC 38)
0,16 A fuzibilă
Reflexomat Touch — 09.2020 - Rev. A
5.2
Setări
PERICOL
Pericol de moarte prin electrocutare!
Vătămări corporale prin electrocutare, care pun în pericol viaţa.
Componentele plăcuţei cu circuite imprimate a echipamentului pot fi sub o
tensiune de 230 V chiar şi după ce ştecărul a fost scos din priză.
•
Înainte de a îndepărta apărătorile, întrerupeţi complet alimentarea
electrică a unităţii de comandă a echipamentului.
•
Verificaţi plăcuţa cu circuite imprimate să fie scoasă de sub tensiune.
5.2.1
Fixările rezistenţelor terminale în reţelele RS-485
Exemple pentru activarea sau dezactivarea rezistenţelor terminale în reţelele RS-
485.
•
Pe placa de bază a unităţii de comandă se găsesc comutatoarele DIP 1 şi 2.
•
Lungimea maximă de 1000 de metri pentru conexiunea RS-485
Unitatea de comandă a aparatului cu modul I/O
Ieşirile pentru releu de la
1
modulul I/O*
• 6 ieşiri digitale
2
Modul I/O
3
Conexiunile cablurilor I/O
* Cele 2 ieşiri analogice nu sunt necesare deoarece în unitatea de comandă
Control Touch există deja două ieşiri analogice pentru măsurarea presiunii şi
nivelului.
Fixările rezistenţelor terminale
Jumper / comutator
Setări
Jumper J10
activat
şi J11
dezactivat
Comutator DIP 1
activat
şi 2
dezactivat
Unităţile de comandă ale aparatului şi modulul I/O în funcţia Master-Slave
1
Unitatea de comandă Control
Touch în funcţia Master
Modulul I/O pentru funcţia
2
Master
3
Unitatea de comandă Control
Touch în funcţia Slave
Unitatea de comandă Control
4
Touch
5
Conexiunea RS-485
6
Conexiunea opţională RS-485
•
Master - Slave
•
magistrală de câmp
Modul I/O
Control Touch
X
---
---
---
---
X
---
---
4
Modulul I/O pentru funcţia
Slave
5
Modul I/O pentru extensie
