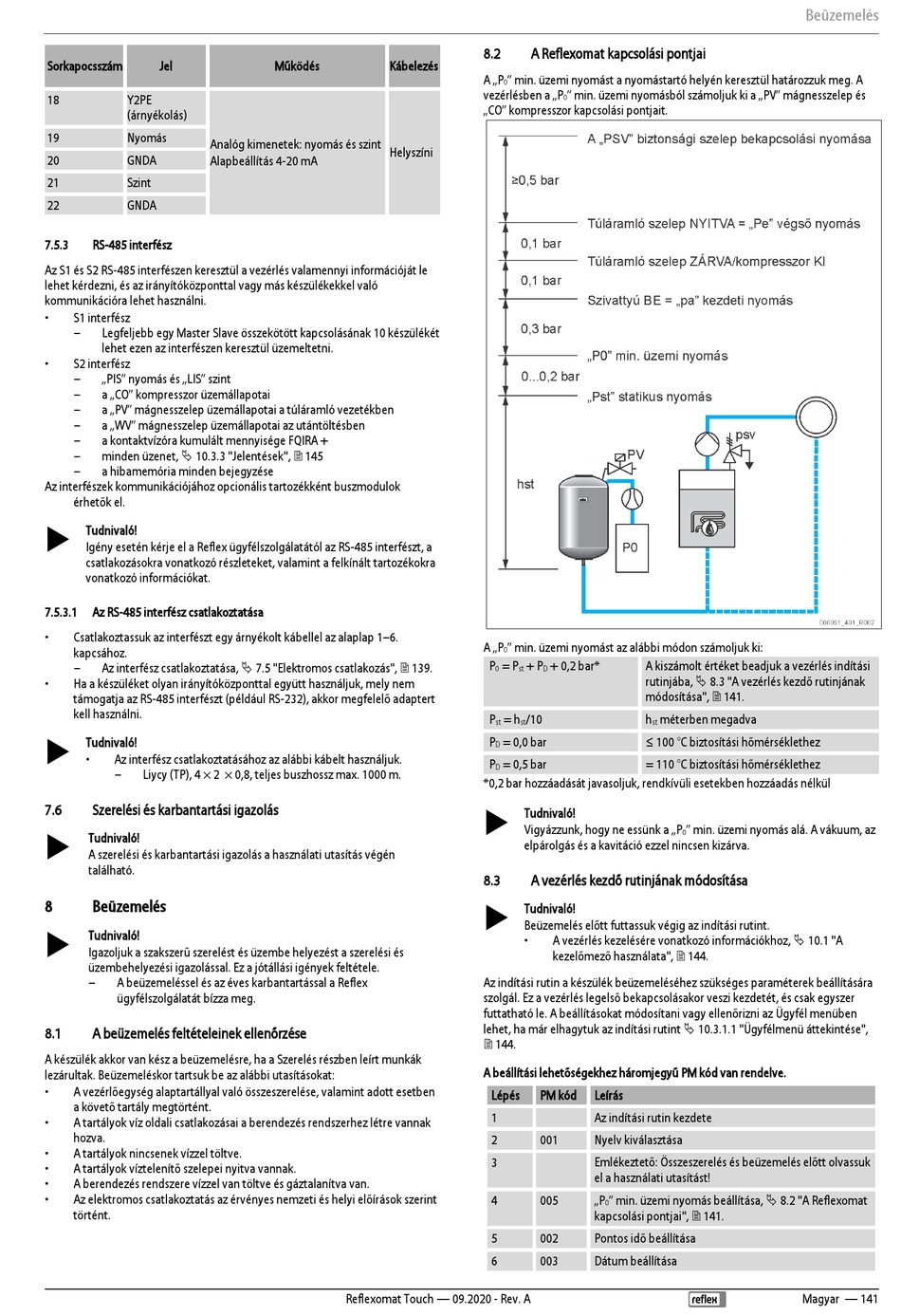

Sorkapocsszám
Jel
18
Y2PE
(árnyékolás)
19
Nyomás
Analóg kimenetek: nyomás és szint
20
GNDA
Alapbeállítás 4-20 mA
21
Szint
22
GNDA
7.5.3
RS-485 interfész
Az S1 és S2 RS-485 interfészen keresztül a vezérlés valamennyi információját le
lehet kérdezni, és az irányítóközponttal vagy más készülékekkel való
kommunikációra lehet használni.
•
S1 interfész
–
Legfeljebb egy Master Slave összekötött kapcsolásának 10 készülékét
lehet ezen az interfészen keresztül üzemeltetni.
•
S2 interfész
–
„PIS" nyomás és „LIS" szint
–
a „CO" kompresszor üzemállapotai
–
a „PV" mágnesszelep üzemállapotai a túláramló vezetékben
–
a „WV" mágnesszelep üzemállapotai az utántöltésben
–
a kontaktvízóra kumulált mennyisége FQIRA +
–
minden üzenet, 10.3.3 "Jelentések", 145
–
a hibamemória minden bejegyzése
Az interfészek kommunikációjához opcionális tartozékként buszmodulok
érhetők el.
Tudnivaló!
Igény esetén kérje el a Reflex ügyfélszolgálatától az RS-485 interfészt, a
csatlakozásokra vonatkozó részleteket, valamint a felkínált tartozékokra
vonatkozó információkat.
7.5.3.1
Az RS-485 interfész csatlakoztatása
•
Csatlakoztassuk az interfészt egy árnyékolt kábellel az alaplap 1–6.
kapcsához.
–
Az interfész csatlakoztatása, 7.5 "Elektromos csatlakozás", 139.
•
Ha a készüléket olyan irányítóközponttal együtt használjuk, mely nem
támogatja az RS-485 interfészt (például RS-232), akkor megfelelő adaptert
kell használni.
Tudnivaló!
•
Az interfész csatlakoztatásához az alábbi kábelt használjuk.
–
Liycy (TP), 4 × 2 × 0,8, teljes buszhossz max. 1000 m.
7.6
Szerelési és karbantartási igazolás
Tudnivaló!
A szerelési és karbantartási igazolás a használati utasítás végén
található.
8
Beüzemelés
Tudnivaló!
Igazoljuk a szakszerű szerelést és üzembe helyezést a szerelési és
üzembehelyezési igazolással. Ez a jótállási igények feltétele.
–
A beüzemeléssel és az éves karbantartással a Reflex
ügyfélszolgálatát bízza meg.
8.1
A beüzemelés feltételeinek ellenőrzése
A készülék akkor van kész a beüzemelésre, ha a Szerelés részben leírt munkák
lezárultak. Beüzemeléskor tartsuk be az alábbi utasításokat:
•
A vezérlőegység alaptartállyal való összeszerelése, valamint adott esetben
a követő tartály megtörtént.
•
A tartályok víz oldali csatlakozásai a berendezés rendszerhez létre vannak
hozva.
•
A tartályok nincsenek vízzel töltve.
•
A tartályok víztelenítő szelepei nyitva vannak.
•
A berendezés rendszere vízzel van töltve és gáztalanítva van.
•
Az elektromos csatlakoztatás az érvényes nemzeti és helyi előírások szerint
történt.
Működés
Kábelezés
Helyszíni
Reflexomat Touch — 09.2020 - Rev. A
8.2
A Reflexomat kapcsolási pontjai
A „P
" min. üzemi nyomást a nyomástartó helyén keresztül határozzuk meg. A
0
vezérlésben a „P
" min. üzemi nyomásból számoljuk ki a „PV" mágnesszelep és
0
„CO" kompresszor kapcsolási pontjait.
A „P
" min. üzemi nyomást az alábbi módon számoljuk ki:
0
P
= P
+ P
+ 0,2 bar*
A kiszámolt értéket beadjuk a vezérlés indítási
0
st
D
rutinjába, 8.3 "A vezérlés kezdő rutinjának
módosítása", 141.
P
= h
/10
h
st
st
st
P
= 0,0 bar
≤ 100 °C biztosítási hőmérséklethez
D
P
= 0,5 bar
= 110 °C biztosítási hőmérséklethez
D
*0,2 bar hozzáadását javasoljuk, rendkívüli esetekben hozzáadás nélkül
Tudnivaló!
Vigyázzunk, hogy ne essünk a „P
elpárolgás és a kavitáció ezzel nincsen kizárva.
8.3
A vezérlés kezdő rutinjának módosítása
Tudnivaló!
Beüzemelés előtt futtassuk végig az indítási rutint.
A vezérlés kezelésére vonatkozó információkhoz, 10.1 "A
•
kezelőmező használata", 144.
Az indítási rutin a készülék beüzemeléséhez szükséges paraméterek beállítására
szolgál. Ez a vezérlés legelső bekapcsolásakor veszi kezdetét, és csak egyszer
futtatható le. A beállításokat módosítani vagy ellenőrizni az Ügyfél menüben
lehet, ha már elhagytuk az indítási rutint 10.3.1.1 "Ügyfélmenü áttekintése",
144.
A beállítási lehetőségekhez háromjegyű PM kód van rendelve.
Lépés
PM kód
Leírás
1
Az indítási rutin kezdete
2
001
Nyelv kiválasztása
3
Emlékeztető: Összeszerelés és beüzemelés előtt olvassuk
el a használati utasítást!
4
005
„P
" min. üzemi nyomás beállítása, 8.2 "A Reflexomat
0
kapcsolási pontjai", 141.
5
002
Pontos idő beállítása
6
003
Dátum beállítása
Beüzemelés
méterben megadva
" min. üzemi nyomás alá. A vákuum, az
0
Magyar — 141
