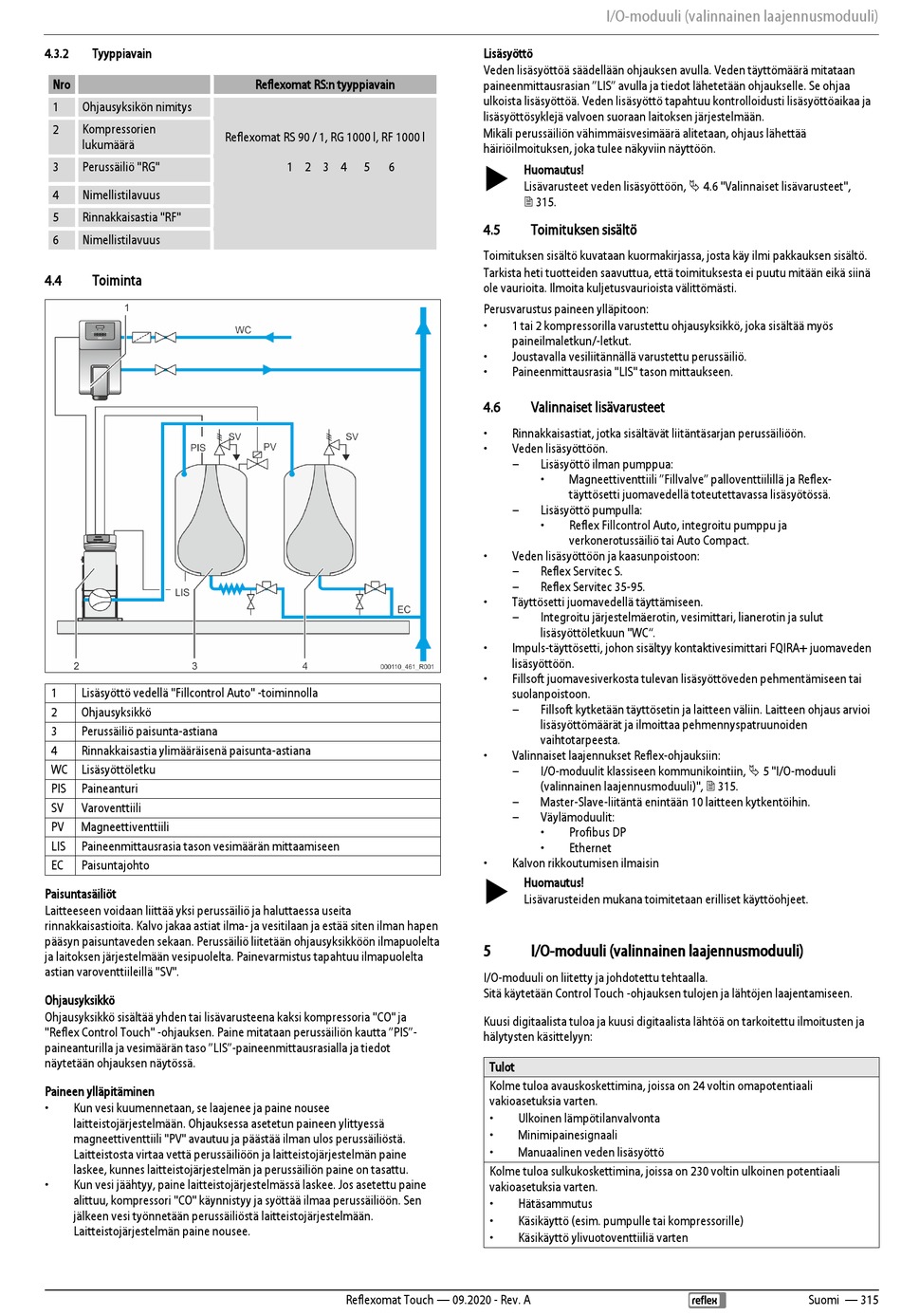

4.3.2
Tyyppiavain
Nro
1
Ohjausyksikön nimitys
2
Kompressorien
lukumäärä
3
Perussäiliö "RG"
4
Nimellistilavuus
5
Rinnakkaisastia "RF"
6
Nimellistilavuus
4.4
Toiminta
1
Lisäsyöttö vedellä "Fillcontrol Auto" -toiminnolla
2
Ohjausyksikkö
3
Perussäiliö paisunta-astiana
4
Rinnakkaisastia ylimääräisenä paisunta-astiana
WC Lisäsyöttöletku
PIS
Paineanturi
SV
Varoventtiili
PV
Magneettiventtiili
LIS
Paineenmittausrasia tason vesimäärän mittaamiseen
EC
Paisuntajohto
Paisuntasäiliöt
Laitteeseen voidaan liittää yksi perussäiliö ja haluttaessa useita
rinnakkaisastioita. Kalvo jakaa astiat ilma- ja vesitilaan ja estää siten ilman hapen
pääsyn paisuntaveden sekaan. Perussäiliö liitetään ohjausyksikköön ilmapuolelta
ja laitoksen järjestelmään vesipuolelta. Painevarmistus tapahtuu ilmapuolelta
astian varoventtiileillä "SV".
Ohjausyksikkö
Ohjausyksikkö sisältää yhden tai lisävarusteena kaksi kompressoria "CO" ja
"Reflex Control Touch" -ohjauksen. Paine mitataan perussäiliön kautta "PIS"-
paineanturilla ja vesimäärän taso "LIS"-paineenmittausrasialla ja tiedot
näytetään ohjauksen näytössä.
Paineen ylläpitäminen
•
Kun vesi kuumennetaan, se laajenee ja paine nousee
laitteistojärjestelmään. Ohjauksessa asetetun paineen ylittyessä
magneettiventtiili "PV" avautuu ja päästää ilman ulos perussäiliöstä.
Laitteistosta virtaa vettä perussäiliöön ja laitteistojärjestelmän paine
laskee, kunnes laitteistojärjestelmän ja perussäiliön paine on tasattu.
•
Kun vesi jäähtyy, paine laitteistojärjestelmässä laskee. Jos asetettu paine
alittuu, kompressori "CO" käynnistyy ja syöttää ilmaa perussäiliöön. Sen
jälkeen vesi työnnetään perussäiliöstä laitteistojärjestelmään.
Laitteistojärjestelmän paine nousee.
Reflexomat RS:n tyyppiavain
Reflexomat RS 90 / 1, RG 1000 l, RF 1000 l
1 2 3 4
5
6
Reflexomat Touch — 09.2020 - Rev. A
I/O-moduuli (valinnainen laajennusmoduuli)
Lisäsyöttö
Veden lisäsyöttöä säädellään ohjauksen avulla. Veden täyttömäärä mitataan
paineenmittausrasian "LIS" avulla ja tiedot lähetetään ohjaukselle. Se ohjaa
ulkoista lisäsyöttöä. Veden lisäsyöttö tapahtuu kontrolloidusti lisäsyöttöaikaa ja
lisäsyöttösyklejä valvoen suoraan laitoksen järjestelmään.
Mikäli perussäiliön vähimmäisvesimäärä alitetaan, ohjaus lähettää
häiriöilmoituksen, joka tulee näkyviin näyttöön.
Huomautus!
Lisävarusteet veden lisäsyöttöön, 4.6 "Valinnaiset lisävarusteet",
315.
4.5
Toimituksen sisältö
Toimituksen sisältö kuvataan kuormakirjassa, josta käy ilmi pakkauksen sisältö.
Tarkista heti tuotteiden saavuttua, että toimituksesta ei puutu mitään eikä siinä
ole vaurioita. Ilmoita kuljetusvaurioista välittömästi.
Perusvarustus paineen ylläpitoon:
•
1 tai 2 kompressorilla varustettu ohjausyksikkö, joka sisältää myös
paineilmaletkun/-letkut.
•
Joustavalla vesiliitännällä varustettu perussäiliö.
•
Paineenmittausrasia "LIS" tason mittaukseen.
4.6
Valinnaiset lisävarusteet
•
Rinnakkaisastiat, jotka sisältävät liitäntäsarjan perussäiliöön.
•
Veden lisäsyöttöön.
–
Lisäsyöttö ilman pumppua:
•
Magneettiventtiili "Fillvalve" palloventtiilillä ja Reflex-
täyttösetti juomavedellä toteutettavassa lisäsyötössä.
–
Lisäsyöttö pumpulla:
•
Reflex Fillcontrol Auto, integroitu pumppu ja
verkonerotussäiliö tai Auto Compact.
•
Veden lisäsyöttöön ja kaasunpoistoon:
–
Reflex Servitec S.
–
Reflex Servitec 35-95.
•
Täyttösetti juomavedellä täyttämiseen.
–
Integroitu järjestelmäerotin, vesimittari, lianerotin ja sulut
lisäsyöttöletkuun "WC".
•
Impuls-täyttösetti, johon sisältyy kontaktivesimittari FQIRA+ juomaveden
lisäsyöttöön.
•
Fillsoft juomavesiverkosta tulevan lisäsyöttöveden pehmentämiseen tai
suolanpoistoon.
–
Fillsoft kytketään täyttösetin ja laitteen väliin. Laitteen ohjaus arvioi
lisäsyöttömäärät ja ilmoittaa pehmennyspatruunoiden
vaihtotarpeesta.
•
Valinnaiset laajennukset Reflex-ohjauksiin:
I/O-moduulit klassiseen kommunikointiin, 5 "I/O-moduuli
–
(valinnainen laajennusmoduuli)", 315.
–
Master-Slave-liitäntä enintään 10 laitteen kytkentöihin.
–
Väylämoduulit:
•
Profibus DP
•
Ethernet
•
Kalvon rikkoutumisen ilmaisin
Huomautus!
Lisävarusteiden mukana toimitetaan erilliset käyttöohjeet.
5
I/O-moduuli (valinnainen laajennusmoduuli)
I/O-moduuli on liitetty ja johdotettu tehtaalla.
Sitä käytetään Control Touch -ohjauksen tulojen ja lähtöjen laajentamiseen.
Kuusi digitaalista tuloa ja kuusi digitaalista lähtöä on tarkoitettu ilmoitusten ja
hälytysten käsittelyyn:
Tulot
Kolme tuloa avauskoskettimina, joissa on 24 voltin omapotentiaali
vakioasetuksia varten.
•
Ulkoinen lämpötilanvalvonta
•
Minimipainesignaali
•
Manuaalinen veden lisäsyöttö
Kolme tuloa sulkukoskettimina, joissa on 230 voltin ulkoinen potentiaali
vakioasetuksia varten.
•
Hätäsammutus
•
Käsikäyttö (esim. pumpulle tai kompressorille)
•
Käsikäyttö ylivuotoventtiiliä varten
Suomi — 315
