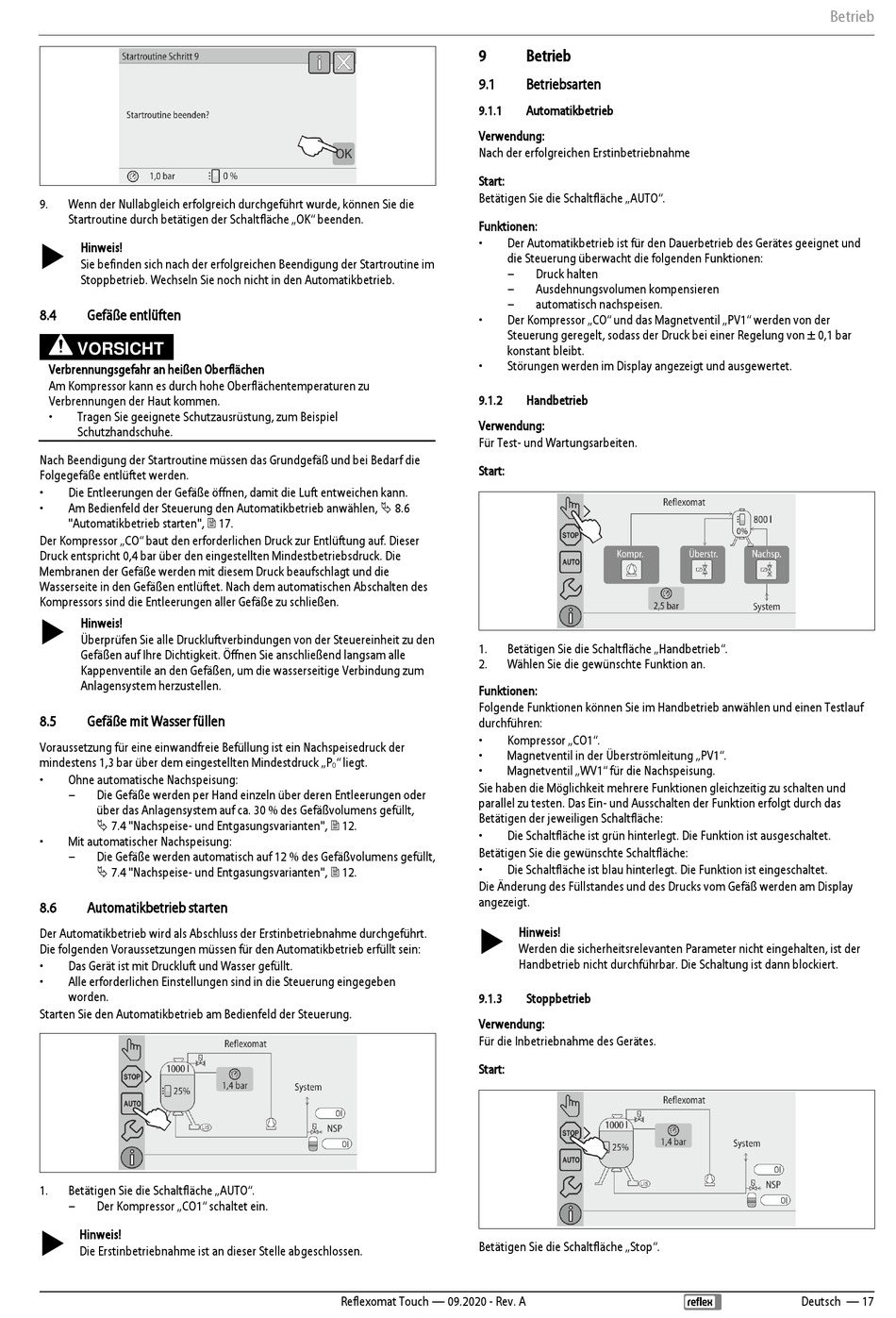

9.
Wenn der Nullabgleich erfolgreich durchgeführt wurde, können Sie die
Startroutine durch betätigen der Schaltfläche „OK" beenden.
Hinweis!
Sie befinden sich nach der erfolgreichen Beendigung der Startroutine im
Stoppbetrieb. Wechseln Sie noch nicht in den Automatikbetrieb.
8.4
Gefäße entlüften
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
Am Kompressor kann es durch hohe Oberflächentemperaturen zu
Verbrennungen der Haut kommen.
•
Tragen Sie geeignete Schutzausrüstung, zum Beispiel
Schutzhandschuhe.
Nach Beendigung der Startroutine müssen das Grundgefäß und bei Bedarf die
Folgegefäße entlüftet werden.
•
Die Entleerungen der Gefäße öffnen, damit die Luft entweichen kann.
Am Bedienfeld der Steuerung den Automatikbetrieb anwählen, 8.6
•
"Automatikbetrieb starten", 17.
Der Kompressor „CO" baut den erforderlichen Druck zur Entlüftung auf. Dieser
Druck entspricht 0,4 bar über den eingestellten Mindestbetriebsdruck. Die
Membranen der Gefäße werden mit diesem Druck beaufschlagt und die
Wasserseite in den Gefäßen entlüftet. Nach dem automatischen Abschalten des
Kompressors sind die Entleerungen aller Gefäße zu schließen.
Hinweis!
Überprüfen Sie alle Druckluftverbindungen von der Steuereinheit zu den
Gefäßen auf Ihre Dichtigkeit. Öffnen Sie anschließend langsam alle
Kappenventile an den Gefäßen, um die wasserseitige Verbindung zum
Anlagensystem herzustellen.
8.5
Gefäße mit Wasser füllen
Voraussetzung für eine einwandfreie Befüllung ist ein Nachspeisedruck der
mindestens 1,3 bar über dem eingestellten Mindestdruck „P
•
Ohne automatische Nachspeisung:
–
Die Gefäße werden per Hand einzeln über deren Entleerungen oder
über das Anlagensystem auf ca. 30 % des Gefäßvolumens gefüllt,
7.4 "Nachspeise- und Entgasungsvarianten", 12.
•
Mit automatischer Nachspeisung:
–
Die Gefäße werden automatisch auf 12 % des Gefäßvolumens gefüllt,
7.4 "Nachspeise- und Entgasungsvarianten", 12.
8.6
Automatikbetrieb starten
Der Automatikbetrieb wird als Abschluss der Erstinbetriebnahme durchgeführt.
Die folgenden Voraussetzungen müssen für den Automatikbetrieb erfüllt sein:
•
Das Gerät ist mit Druckluft und Wasser gefüllt.
•
Alle erforderlichen Einstellungen sind in die Steuerung eingegeben
worden.
Starten Sie den Automatikbetrieb am Bedienfeld der Steuerung.
1.
Betätigen Sie die Schaltfläche „AUTO".
–
Der Kompressor „CO1" schaltet ein.
Hinweis!
Die Erstinbetriebnahme ist an dieser Stelle abgeschlossen.
9
9.1
9.1.1
Verwendung:
Nach der erfolgreichen Erstinbetriebnahme
Start:
Betätigen Sie die Schaltfläche „AUTO".
Funktionen:
•
•
•
9.1.2
Verwendung:
Für Test- und Wartungsarbeiten.
Start:
1.
2.
Funktionen:
Folgende Funktionen können Sie im Handbetrieb anwählen und einen Testlauf
durchführen:
•
•
" liegt.
0
•
Sie haben die Möglichkeit mehrere Funktionen gleichzeitig zu schalten und
parallel zu testen. Das Ein- und Ausschalten der Funktion erfolgt durch das
Betätigen der jeweiligen Schaltfläche:
•
Betätigen Sie die gewünschte Schaltfläche:
•
Die Änderung des Füllstandes und des Drucks vom Gefäß werden am Display
angezeigt.
9.1.3
Verwendung:
Für die Inbetriebnahme des Gerätes.
Start:
Betätigen Sie die Schaltfläche „Stop".
Reflexomat Touch — 09.2020 - Rev. A
Betrieb
Betriebsarten
Automatikbetrieb
Der Automatikbetrieb ist für den Dauerbetrieb des Gerätes geeignet und
die Steuerung überwacht die folgenden Funktionen:
–
Druck halten
–
Ausdehnungsvolumen kompensieren
–
automatisch nachspeisen.
Der Kompressor „CO" und das Magnetventil „PV1" werden von der
Steuerung geregelt, sodass der Druck bei einer Regelung von ± 0,1 bar
konstant bleibt.
Störungen werden im Display angezeigt und ausgewertet.
Handbetrieb
Betätigen Sie die Schaltfläche „Handbetrieb".
Wählen Sie die gewünschte Funktion an.
Kompressor „CO1".
Magnetventil in der Überströmleitung „PV1".
Magnetventil „WV1" für die Nachspeisung.
Die Schaltfläche ist grün hinterlegt. Die Funktion ist ausgeschaltet.
Die Schaltfläche ist blau hinterlegt. Die Funktion ist eingeschaltet.
Hinweis!
Werden die sicherheitsrelevanten Parameter nicht eingehalten, ist der
Handbetrieb nicht durchführbar. Die Schaltung ist dann blockiert.
Stoppbetrieb
Betrieb
Deutsch — 17
