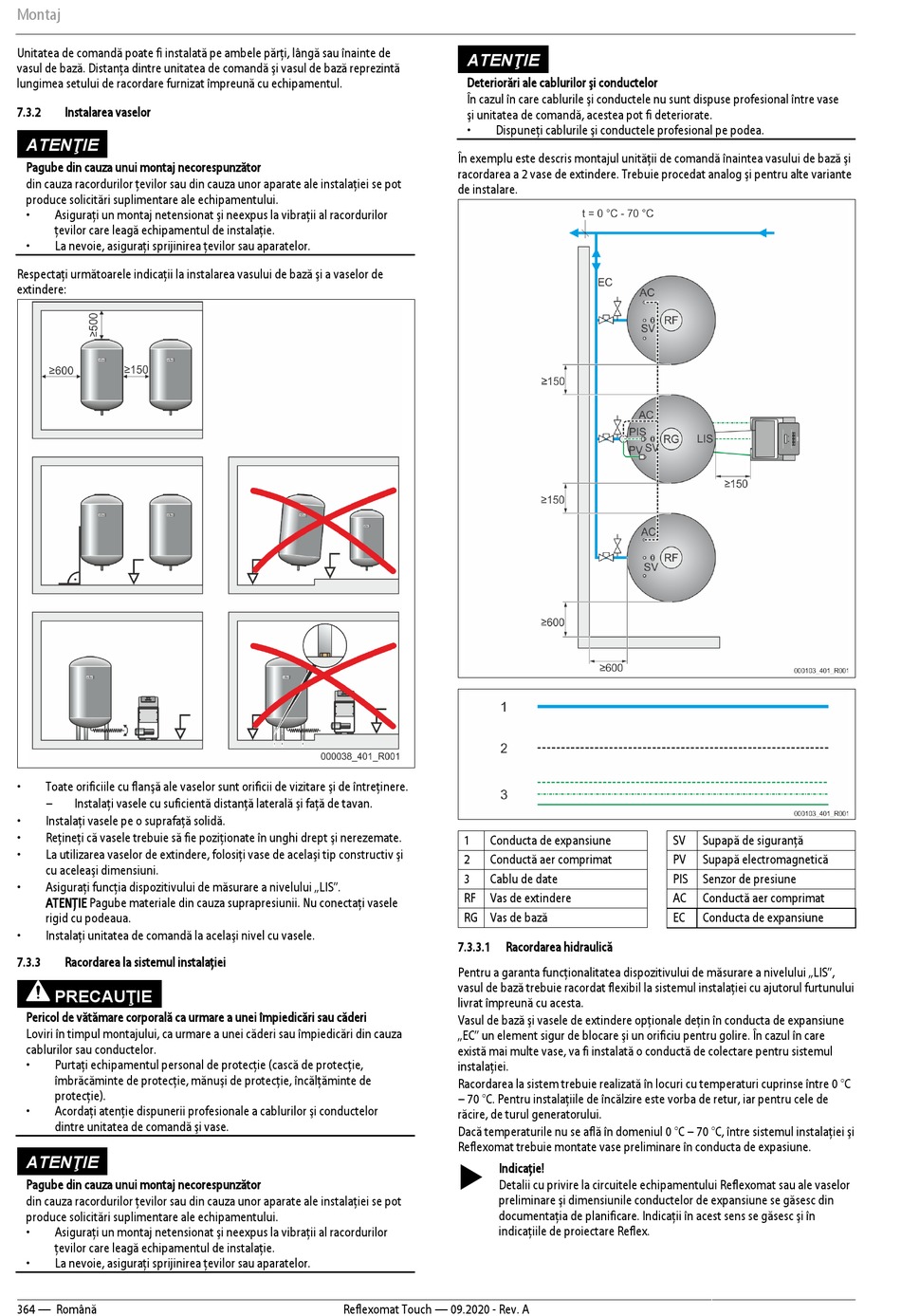

Montaj
Unitatea de comandă poate fi instalată pe ambele părţi, lângă sau înainte de
vasul de bază. Distanţa dintre unitatea de comandă şi vasul de bază reprezintă
lungimea setului de racordare furnizat împreună cu echipamentul.
7.3.2
Instalarea vaselor
ATENŢIE
Pagube din cauza unui montaj necorespunzător
din cauza racordurilor ţevilor sau din cauza unor aparate ale instalaţiei se pot
produce solicitări suplimentare ale echipamentului.
•
Asiguraţi un montaj netensionat şi neexpus la vibraţii al racordurilor
ţevilor care leagă echipamentul de instalaţie.
•
La nevoie, asiguraţi sprijinirea ţevilor sau aparatelor.
Respectaţi următoarele indicaţii la instalarea vasului de bază şi a vaselor de
extindere:
•
Toate orificiile cu flanşă ale vaselor sunt orificii de vizitare şi de întreţinere.
–
Instalaţi vasele cu suficientă distanţă laterală şi faţă de tavan.
•
Instalaţi vasele pe o suprafaţă solidă.
•
Reţineţi că vasele trebuie să fie poziţionate în unghi drept şi nerezemate.
•
La utilizarea vaselor de extindere, folosiţi vase de acelaşi tip constructiv şi
cu aceleaşi dimensiuni.
•
Asiguraţi funcţia dispozitivului de măsurare a nivelului „LIS".
ATENŢIE Pagube materiale din cauza suprapresiunii. Nu conectaţi vasele
rigid cu podeaua.
•
Instalaţi unitatea de comandă la acelaşi nivel cu vasele.
7.3.3
Racordarea la sistemul instalaţiei
PRECAUŢIE
Pericol de vătămare corporală ca urmare a unei împiedicări sau căderi
Loviri în timpul montajului, ca urmare a unei căderi sau împiedicări din cauza
cablurilor sau conductelor.
•
Purtaţi echipamentul personal de protecţie (cască de protecţie,
îmbrăcăminte de protecţie, mănuşi de protecţie, încălţăminte de
protecţie).
•
Acordaţi atenţie dispunerii profesionale a cablurilor şi conductelor
dintre unitatea de comandă şi vase.
ATENŢIE
Pagube din cauza unui montaj necorespunzător
din cauza racordurilor ţevilor sau din cauza unor aparate ale instalaţiei se pot
produce solicitări suplimentare ale echipamentului.
•
Asiguraţi un montaj netensionat şi neexpus la vibraţii al racordurilor
ţevilor care leagă echipamentul de instalaţie.
•
La nevoie, asiguraţi sprijinirea ţevilor sau aparatelor.
364 — Română
ATENŢIE
Deteriorări ale cablurilor şi conductelor
În cazul în care cablurile şi conductele nu sunt dispuse profesional între vase
şi unitatea de comandă, acestea pot fi deteriorate.
•
Dispuneţi cablurile şi conductele profesional pe podea.
În exemplu este descris montajul unităţii de comandă înaintea vasului de bază şi
racordarea a 2 vase de extindere. Trebuie procedat analog şi pentru alte variante
de instalare.
1
Conducta de expansiune
2
Conductă aer comprimat
3
Cablu de date
RF Vas de extindere
RG Vas de bază
7.3.3.1
Racordarea hidraulică
Pentru a garanta funcţionalitatea dispozitivului de măsurare a nivelului „LIS",
vasul de bază trebuie racordat flexibil la sistemul instalaţiei cu ajutorul furtunului
livrat împreună cu acesta.
Vasul de bază şi vasele de extindere opţionale deţin în conducta de expansiune
„EC" un element sigur de blocare şi un orificiu pentru golire. În cazul în care
există mai multe vase, va fi instalată o conductă de colectare pentru sistemul
instalaţiei.
Racordarea la sistem trebuie realizată în locuri cu temperaturi cuprinse între 0 °C
– 70 °C. Pentru instalaţiile de încălzire este vorba de retur, iar pentru cele de
răcire, de turul generatorului.
Dacă temperaturile nu se află în domeniul 0 °C – 70 °C, între sistemul instalaţiei şi
Reflexomat trebuie montate vase preliminare în conducta de expasiune.
Indicaţie!
Detalii cu privire la circuitele echipamentului Reflexomat sau ale vaselor
preliminare şi dimensiunile conductelor de expansiune se găsesc din
documentaţia de planificare. Indicaţii în acest sens se găsesc şi în
indicaţiile de proiectare Reflex.
Reflexomat Touch — 09.2020 - Rev. A
SV
Supapă de siguranţă
PV
Supapă electromagnetică
PIS
Senzor de presiune
AC
Conductă aer comprimat
EC
Conducta de expansiune
