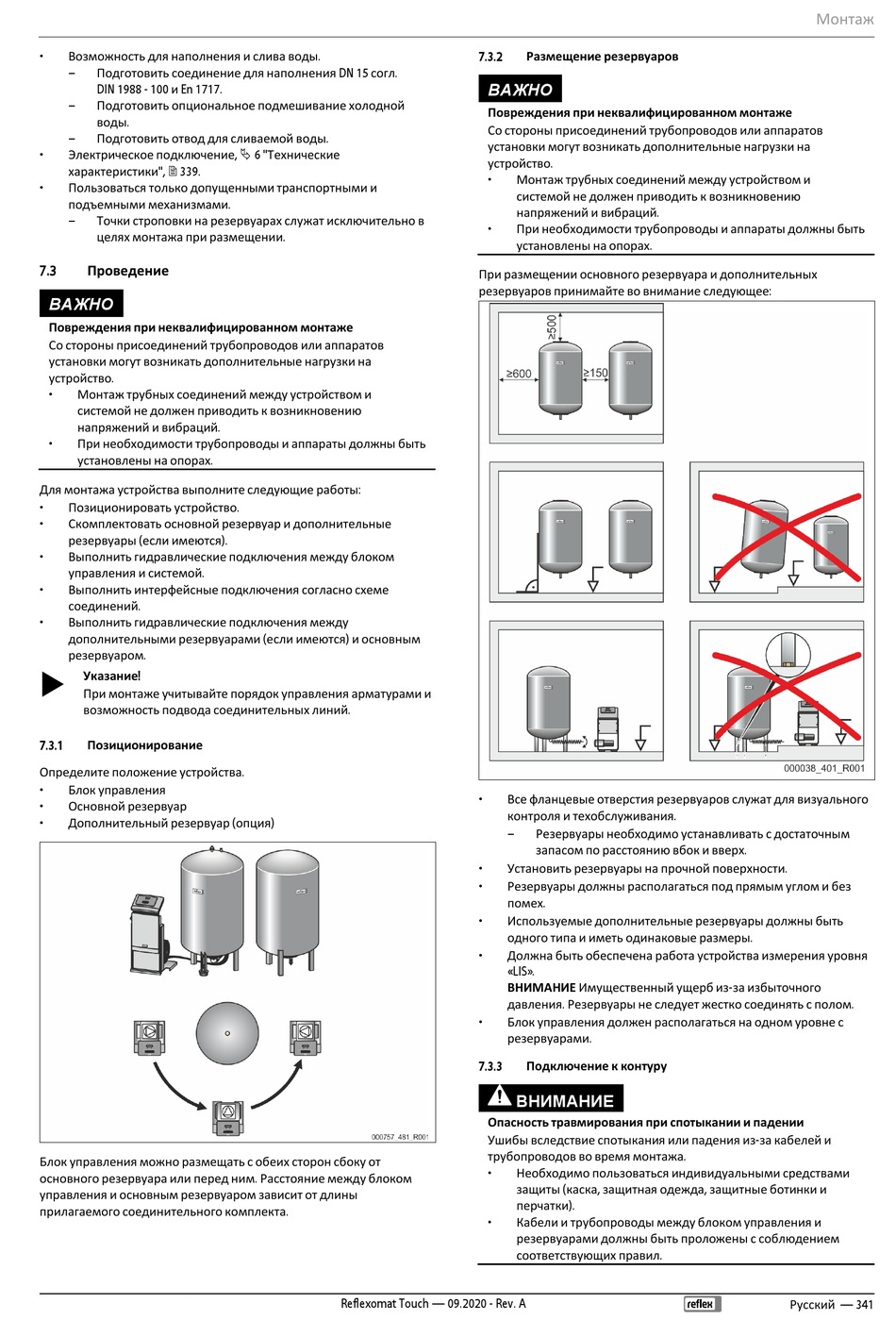

Возможность для наполнения и слива воды.
–
Подготовить соединение для наполнения DN 15 согл.
DIN 1988 - 100 и En 1717.
–
Подготовить опциональное подмешивание холодной
воды.
–
Подготовить отвод для сливаемой воды.
Электрическое подключение, 6 "Технические
•
характеристики", 339.
•
Пользоваться только допущенными транспортными и
подъемными механизмами.
–
Точки строповки на резервуарах служат исключительно в
целях монтажа при размещении.
7.3
Проведение
ВАЖНО
Повреждения при неквалифицированном монтаже
Со стороны присоединений трубопроводов или аппаратов
установки могут возникать дополнительные нагрузки на
устройство.
•
Монтаж трубных соединений между устройством и
системой не должен приводить к возникновению
напряжений и вибраций.
•
При необходимости трубопроводы и аппараты должны быть
установлены на опорах.
Для монтажа устройства выполните следующие работы:
•
Позиционировать устройство.
•
Скомплектовать основной резервуар и дополнительные
резервуары (если имеются).
•
Выполнить гидравлические подключения между блоком
управления и системой.
•
Выполнить интерфейсные подключения согласно схеме
соединений.
•
Выполнить гидравлические подключения между
дополнительными резервуарами (если имеются) и основным
резервуаром.
Указание!
При монтаже учитывайте порядок управления арматурами и
возможность подвода соединительных линий.
7.3.1
Позиционирование
Определите положение устройства.
•
Блок управления
•
Основной резервуар
•
Дополнительный резервуар (опция)
Блок управления можно размещать с обеих сторон сбоку от
основного резервуара или перед ним. Расстояние между блоком
управления и основным резервуаром зависит от длины
прилагаемого соединительного комплекта.
7.3.2
ВАЖНО
Повреждения при неквалифицированном монтаже
Со стороны присоединений трубопроводов или аппаратов
установки могут возникать дополнительные нагрузки на
устройство.
•
•
При размещении основного резервуара и дополнительных
резервуаров принимайте во внимание следующее:
•
Все фланцевые отверстия резервуаров служат для визуального
контроля и техобслуживания.
–
•
Установить резервуары на прочной поверхности.
•
Резервуары должны располагаться под прямым углом и без
помех.
•
Используемые дополнительные резервуары должны быть
одного типа и иметь одинаковые размеры.
•
Должна быть обеспечена работа устройства измерения уровня
«LIS».
ВНИМАНИЕ Имущественный ущерб из-за избыточного
давления. Резервуары не следует жестко соединять с полом.
•
Блок управления должен располагаться на одном уровне с
резервуарами.
7.3.3
Опасность травмирования при спотыкании и падении
Ушибы вследствие спотыкания или падения из-за кабелей и
трубопроводов во время монтажа.
•
•
Reflexomat Touch — 09.2020 - Rev. A
Размещение резервуаров
Монтаж трубных соединений между устройством и
системой не должен приводить к возникновению
напряжений и вибраций.
При необходимости трубопроводы и аппараты должны быть
установлены на опорах.
Резервуары необходимо устанавливать с достаточным
запасом по расстоянию вбок и вверх.
Подключение к контуру
ВНИМАНИЕ
Необходимо пользоваться индивидуальными средствами
защиты (каска, защитная одежда, защитные ботинки и
перчатки).
Кабели и трубопроводы между блоком управления и
резервуарами должны быть проложены с соблюдением
соответствующих правил.
Монтаж
Русский — 341
