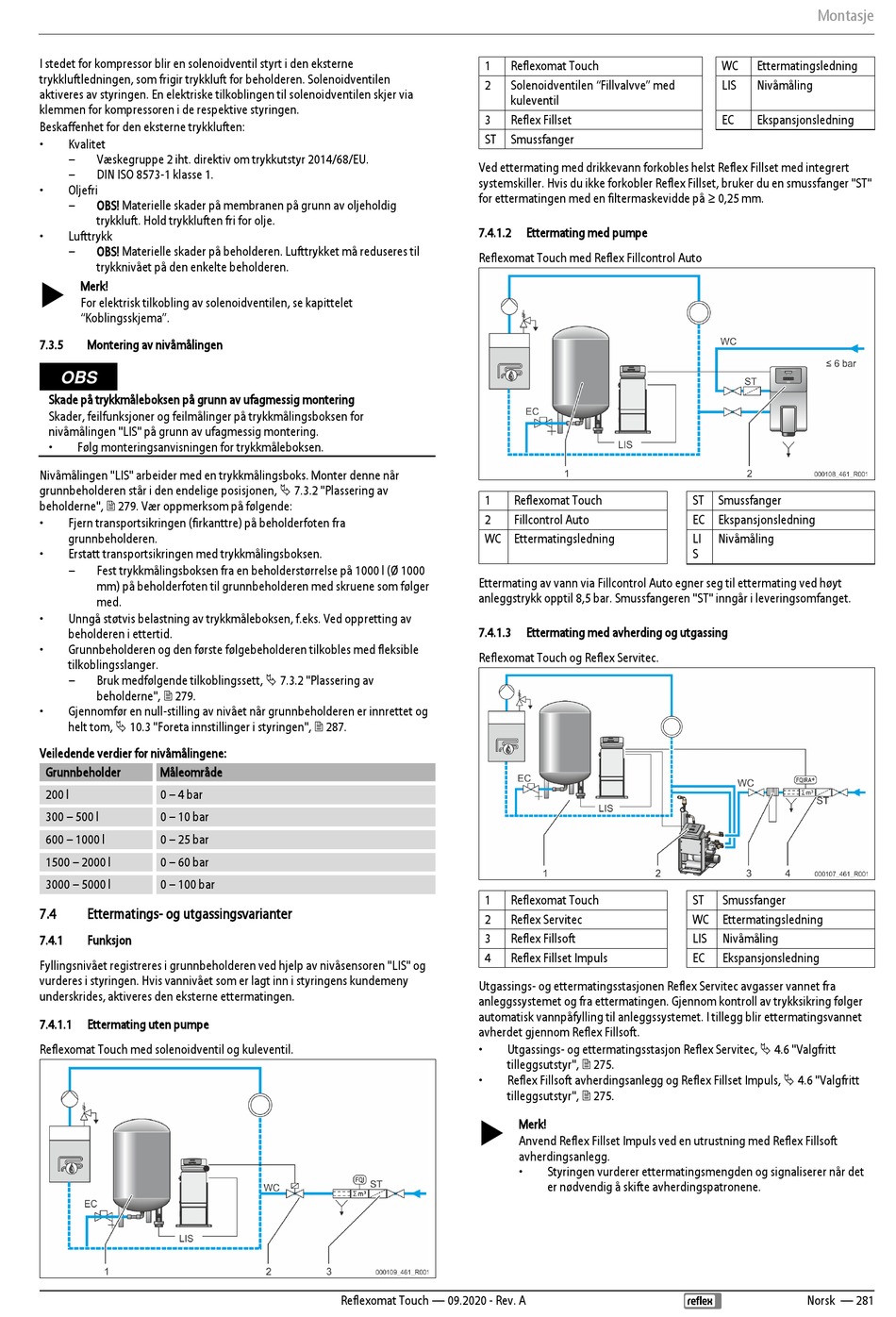

I stedet for kompressor blir en solenoidventil styrt i den eksterne
trykkluftledningen, som frigir trykkluft for beholderen. Solenoidventilen
aktiveres av styringen. En elektriske tilkoblingen til solenoidventilen skjer via
klemmen for kompressoren i de respektive styringen.
Beskaffenhet for den eksterne trykkluften:
•
Kvalitet
–
Væskegruppe 2 iht. direktiv om trykkutstyr 2014/68/EU.
–
DIN ISO 8573-1 klasse 1.
•
Oljefri
–
OBS! Materielle skader på membranen på grunn av oljeholdig
trykkluft. Hold trykkluften fri for olje.
•
Lufttrykk
–
OBS! Materielle skader på beholderen. Lufttrykket må reduseres til
trykknivået på den enkelte beholderen.
Merk!
For elektrisk tilkobling av solenoidventilen, se kapittelet
"Koblingsskjema".
7.3.5
Montering av nivåmålingen
OBS
Skade på trykkmåleboksen på grunn av ufagmessig montering
Skader, feilfunksjoner og feilmålinger på trykkmålingsboksen for
nivåmålingen "LIS" på grunn av ufagmessig montering.
•
Følg monteringsanvisningen for trykkmåleboksen.
Nivåmålingen "LIS" arbeider med en trykkmålingsboks. Monter denne når
grunnbeholderen står i den endelige posisjonen, 7.3.2 "Plassering av
beholderne", 279. Vær oppmerksom på følgende:
•
Fjern transportsikringen (firkanttre) på beholderfoten fra
grunnbeholderen.
•
Erstatt transportsikringen med trykkmålingsboksen.
–
Fest trykkmålingsboksen fra en beholderstørrelse på 1000 l (Ø 1000
mm) på beholderfoten til grunnbeholderen med skruene som følger
med.
•
Unngå støtvis belastning av trykkmåleboksen, f.eks. Ved oppretting av
beholderen i ettertid.
•
Grunnbeholderen og den første følgebeholderen tilkobles med fleksible
tilkoblingsslanger.
–
Bruk medfølgende tilkoblingssett, 7.3.2 "Plassering av
beholderne", 279.
•
Gjennomfør en null-stilling av nivået når grunnbeholderen er innrettet og
helt tom, 10.3 "Foreta innstillinger i styringen", 287.
Veiledende verdier for nivåmålingene:
Grunnbeholder
Måleområde
200 l
0 – 4 bar
300 – 500 l
0 – 10 bar
600 – 1000 l
0 – 25 bar
1500 – 2000 l
0 – 60 bar
3000 – 5000 l
0 – 100 bar
7.4
Ettermatings- og utgassingsvarianter
7.4.1
Funksjon
Fyllingsnivået registreres i grunnbeholderen ved hjelp av nivåsensoren "LIS" og
vurderes i styringen. Hvis vannivået som er lagt inn i styringens kundemeny
underskrides, aktiveres den eksterne ettermatingen.
7.4.1.1
Ettermating uten pumpe
Reflexomat Touch med solenoidventil og kuleventil.
1
Reflexomat Touch
2
Solenoidventilen "Fillvalvve" med
kuleventil
3
Reflex Fillset
ST
Smussfanger
Ved ettermating med drikkevann forkobles helst Reflex Fillset med integrert
systemskiller. Hvis du ikke forkobler Reflex Fillset, bruker du en smussfanger "ST"
for ettermatingen med en filtermaskevidde på ≥ 0,25 mm.
7.4.1.2
Reflexomat Touch med Reflex Fillcontrol Auto
1
2
WC Ettermatingsledning
Ettermating av vann via Fillcontrol Auto egner seg til ettermating ved høyt
anleggstrykk opptil 8,5 bar. Smussfangeren "ST" inngår i leveringsomfanget.
7.4.1.3
Reflexomat Touch og Reflex Servitec.
1
Reflexomat Touch
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
Utgassings- og ettermatingsstasjonen Reflex Servitec avgasser vannet fra
anleggssystemet og fra ettermatingen. Gjennom kontroll av trykksikring følger
automatisk vannpåfylling til anleggssystemet. I tillegg blir ettermatingsvannet
avherdet gjennom Reflex Fillsoft.
Utgassings- og ettermatingsstasjon Reflex Servitec, 4.6 "Valgfritt
•
tilleggsutstyr", 275.
•
Reflex Fillsoft avherdingsanlegg og Reflex Fillset Impuls, 4.6 "Valgfritt
tilleggsutstyr", 275.
Reflexomat Touch — 09.2020 - Rev. A
Ettermating med pumpe
Reflexomat Touch
Fillcontrol Auto
Ettermating med avherding og utgassing
Merk!
Anvend Reflex Fillset Impuls ved en utrustning med Reflex Fillsoft
avherdingsanlegg.
•
Styringen vurderer ettermatingsmengden og signaliserer når det
er nødvendig å skifte avherdingspatronene.
Montasje
WC
Ettermatingsledning
LIS
Nivåmåling
EC
Ekspansjonsledning
ST Smussfanger
EC Ekspansjonsledning
LI
Nivåmåling
S
ST
Smussfanger
WC Ettermatingsledning
LIS
Nivåmåling
EC
Ekspansjonsledning
Norsk — 281
