Steuerung
Parameter
Einstellung
Wassermenge je Kontakt
10 Liter / Kontakt
10.3.3

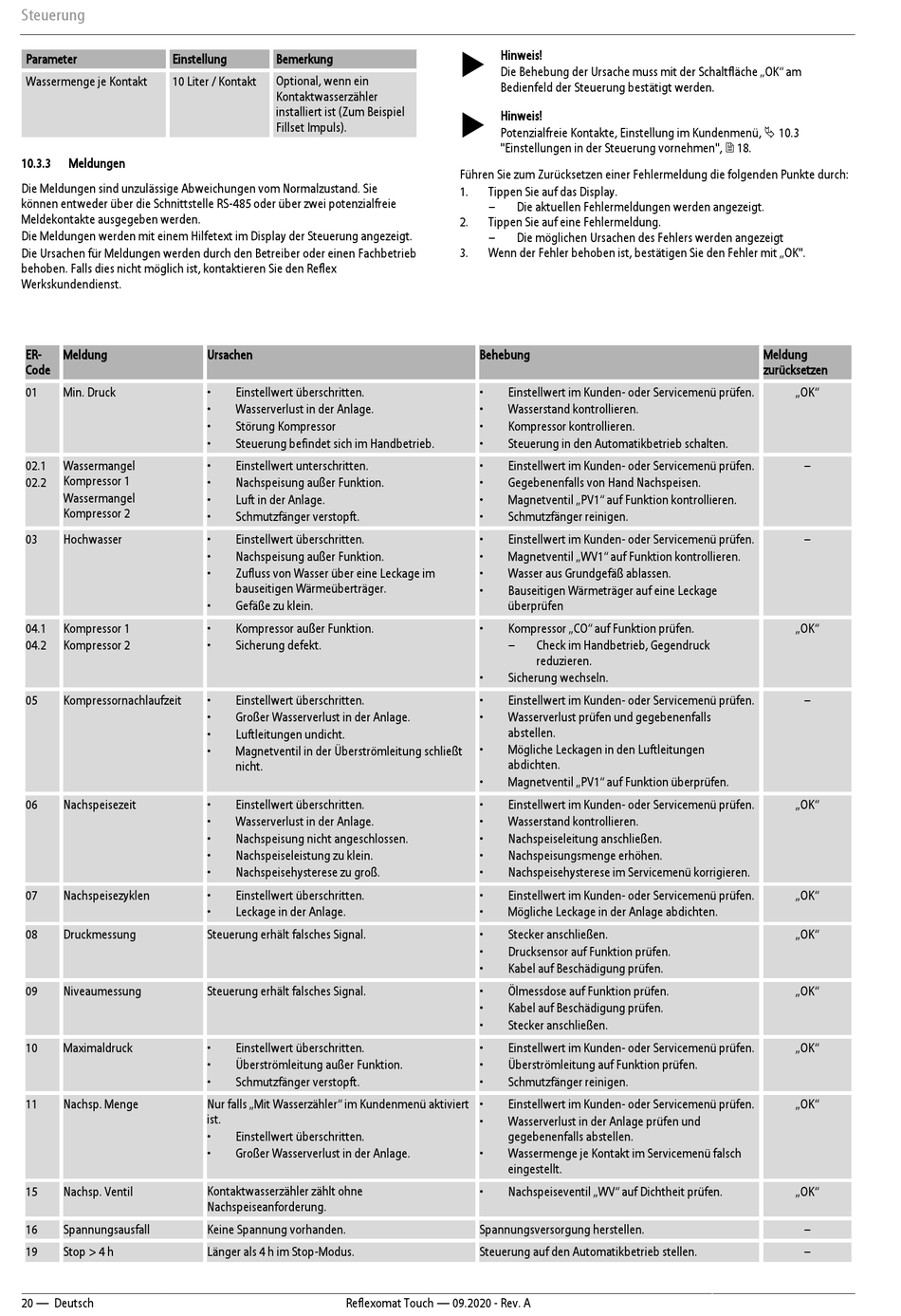

Meldungen
Die Meldungen sind unzulässige Abweichungen vom Normalzustand. Sie
können entweder über die Schnittstelle RS-485 oder über zwei potenzialfreie
Meldekontakte ausgegeben werden.
Die Meldungen werden mit einem Hilfetext im Display der Steuerung angezeigt.
Die Ursachen für Meldungen werden durch den Betreiber oder einen Fachbetrieb
behoben. Falls dies nicht möglich ist, kontaktieren Sie den Reflex
Werkskundendienst.
ER-
Meldung
Code
01
Min. Druck
02.1
Wassermangel
Kompressor 1
02.2
Wassermangel
Kompressor 2
03
Hochwasser
04.1
Kompressor 1
04.2
Kompressor 2
05
Kompressornachlaufzeit
06
Nachspeisezeit
07
Nachspeisezyklen
08
Druckmessung
09
Niveaumessung
10
Maximaldruck
11
Nachsp. Menge
15
Nachsp. Ventil
16
Spannungsausfall
19
Stop > 4 h
20 — Deutsch
Bemerkung
Optional, wenn ein
Kontaktwasserzähler
installiert ist (Zum Beispiel
Fillset Impuls).
Ursachen
•
Einstellwert überschritten.
•
Wasserverlust in der Anlage.
•
Störung Kompressor
•
Steuerung befindet sich im Handbetrieb.
•
Einstellwert unterschritten.
•
Nachspeisung außer Funktion.
•
Luft in der Anlage.
•
Schmutzfänger verstopft.
•
Einstellwert überschritten.
•
Nachspeisung außer Funktion.
•
Zufluss von Wasser über eine Leckage im
bauseitigen Wärmeüberträger.
•
Gefäße zu klein.
•
Kompressor außer Funktion.
•
Sicherung defekt.
•
Einstellwert überschritten.
•
Großer Wasserverlust in der Anlage.
•
Luftleitungen undicht.
•
Magnetventil in der Überströmleitung schließt
nicht.
•
Einstellwert überschritten.
•
Wasserverlust in der Anlage.
•
Nachspeisung nicht angeschlossen.
•
Nachspeiseleistung zu klein.
•
Nachspeisehysterese zu groß.
•
Einstellwert überschritten.
•
Leckage in der Anlage.
Steuerung erhält falsches Signal.
Steuerung erhält falsches Signal.
•
Einstellwert überschritten.
•
Überströmleitung außer Funktion.
•
Schmutzfänger verstopft.
Nur falls „Mit Wasserzähler" im Kundenmenü aktiviert
ist.
•
Einstellwert überschritten.
•
Großer Wasserverlust in der Anlage.
Kontaktwasserzähler zählt ohne
Nachspeiseanforderung.
Keine Spannung vorhanden.
Länger als 4 h im Stop-Modus.
Reflexomat Touch — 09.2020 - Rev. A
Hinweis!
Die Behebung der Ursache muss mit der Schaltfläche „OK" am
Bedienfeld der Steuerung bestätigt werden.
Hinweis!
Potenzialfreie Kontakte, Einstellung im Kundenmenü, 10.3
"Einstellungen in der Steuerung vornehmen", 18.
Führen Sie zum Zurücksetzen einer Fehlermeldung die folgenden Punkte durch:
1.
Tippen Sie auf das Display.
–
Die aktuellen Fehlermeldungen werden angezeigt.
2.
Tippen Sie auf eine Fehlermeldung.
–
Die möglichen Ursachen des Fehlers werden angezeigt
3.
Wenn der Fehler behoben ist, bestätigen Sie den Fehler mit „OK".
Behebung
•
Einstellwert im Kunden- oder Servicemenü prüfen.
•
Wasserstand kontrollieren.
•
Kompressor kontrollieren.
•
Steuerung in den Automatikbetrieb schalten.
•
Einstellwert im Kunden- oder Servicemenü prüfen.
•
Gegebenenfalls von Hand Nachspeisen.
•
Magnetventil „PV1" auf Funktion kontrollieren.
•
Schmutzfänger reinigen.
•
Einstellwert im Kunden- oder Servicemenü prüfen.
•
Magnetventil „WV1" auf Funktion kontrollieren.
•
Wasser aus Grundgefäß ablassen.
•
Bauseitigen Wärmeträger auf eine Leckage
überprüfen
•
Kompressor „CO" auf Funktion prüfen.
–
Check im Handbetrieb, Gegendruck
reduzieren.
•
Sicherung wechseln.
•
Einstellwert im Kunden- oder Servicemenü prüfen.
•
Wasserverlust prüfen und gegebenenfalls
abstellen.
•
Mögliche Leckagen in den Luftleitungen
abdichten.
•
Magnetventil „PV1" auf Funktion überprüfen.
•
Einstellwert im Kunden- oder Servicemenü prüfen.
•
Wasserstand kontrollieren.
•
Nachspeiseleitung anschließen.
•
Nachspeisungsmenge erhöhen.
•
Nachspeisehysterese im Servicemenü korrigieren.
•
Einstellwert im Kunden- oder Servicemenü prüfen.
•
Mögliche Leckage in der Anlage abdichten.
•
Stecker anschließen.
•
Drucksensor auf Funktion prüfen.
•
Kabel auf Beschädigung prüfen.
•
Ölmessdose auf Funktion prüfen.
•
Kabel auf Beschädigung prüfen.
•
Stecker anschließen.
•
Einstellwert im Kunden- oder Servicemenü prüfen.
•
Überströmleitung auf Funktion prüfen.
•
Schmutzfänger reinigen.
•
Einstellwert im Kunden- oder Servicemenü prüfen.
•
Wasserverlust in der Anlage prüfen und
gegebenenfalls abstellen.
•
Wassermenge je Kontakt im Servicemenü falsch
eingestellt.
•
Nachspeiseventil „WV" auf Dichtheit prüfen.
Spannungsversorgung herstellen.
Steuerung auf den Automatikbetrieb stellen.
Meldung
zurücksetzen
„OK"
–
–
„OK"
–
„OK"
„OK"
„OK"
„OK"
„OK"
„OK"
„OK"
–
–
