Montagem
4. Passar todos os cabos que vão ser instalados através dos bucins.
5. Ligar todos os cabos de acordo com o esquema de terminais.
Módulo de ligação,  7.5.1 "Esquema de terminais do módulo de
–
ligação",  98.
– Módulo de comando,  7.5.2 "Esquema de terminais do módulo de
operação",  98.
– Ter em atenção a potência de ligação do aparelho para instalar a
proteção por fusível no local,  6 "Dados técnicos",  93.

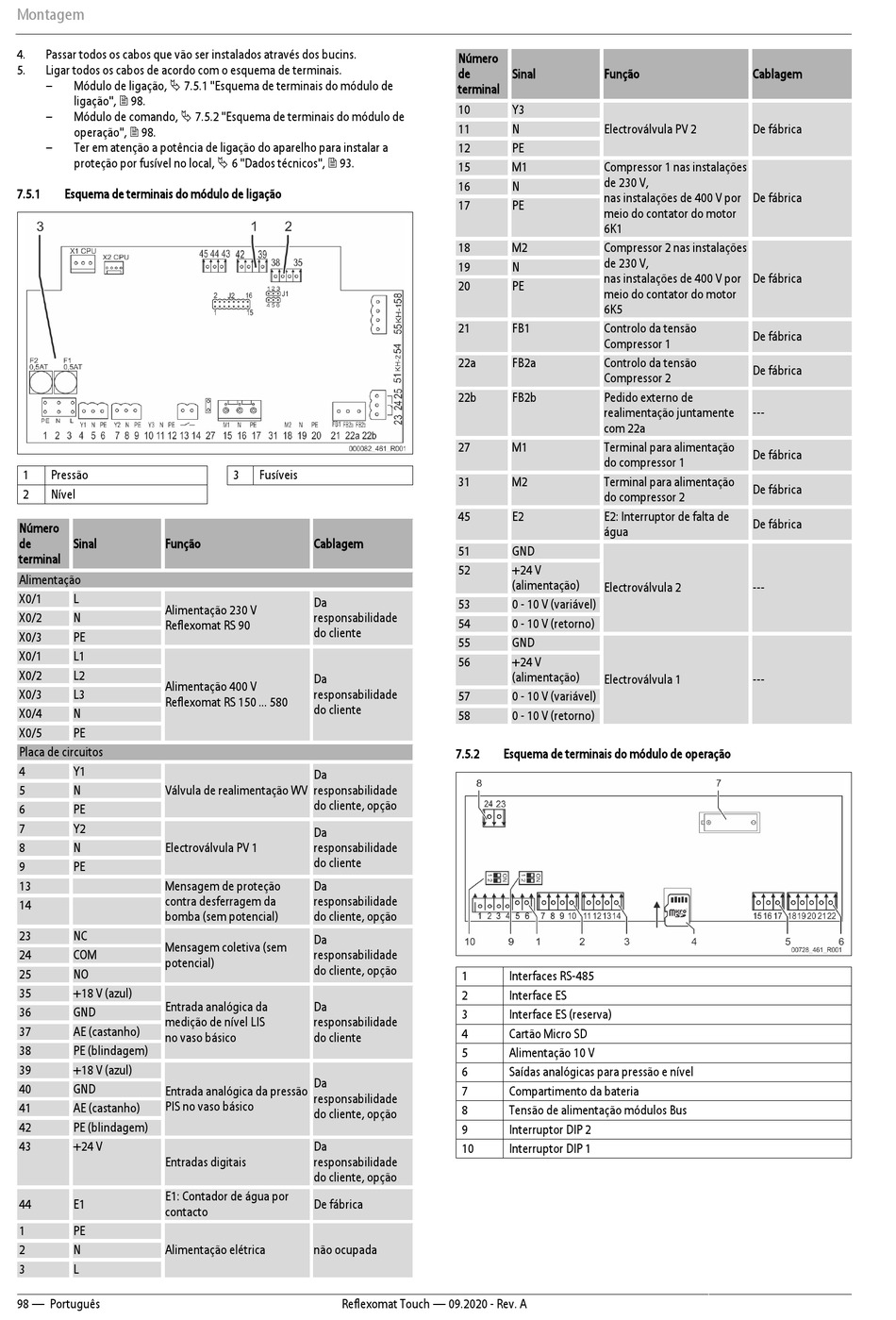

7.5.1 Esquema de terminais do módulo de ligação
1 Pressão
2 Nível
Número
de Sinal Função
terminal
Alimentação
X0/1 L
Alimentação 230 V
X0/2 N
Reflexomat RS 90
X0/3 PE
X0/1 L1
X0/2 L2
Alimentação 400 V
X0/3 L3
Reflexomat RS 150 ... 580
X0/4 N
X0/5 PE
Placa de circuitos
4 Y1
5 N Válvula de realimentação WV
6 PE
7 Y2
8 N Electroválvula PV 1
9 PE
13 Mensagem de proteção
contra desferragem da
14
bomba (sem potencial)
23 NC
Mensagem coletiva (sem
24 COM
potencial)
25 NO
35 +18 V (azul)
Entrada analógica da
36 GND
medição de nível LIS
37 AE (castanho)
no vaso básico
38 PE (blindagem)
39 +18 V (azul)
40 GND
Entrada analógica da pressão
PIS no vaso básico
41 AE (castanho)
42 PE (blindagem)
43 +24 V
Entradas digitais
E1: Contador de água por
44 E1
contacto
1 PE
2 N Alimentação elétrica
3 L
98 — Português
3 Fusíveis
Cablagem
Da
responsabilidade
do cliente
Da
responsabilidade
do cliente
Da
responsabilidade
do cliente, opção
Da
responsabilidade
do cliente
Da
responsabilidade
do cliente, opção
Da
responsabilidade
do cliente, opção
Da
responsabilidade
do cliente
Da
responsabilidade
do cliente, opção
Da
responsabilidade
do cliente, opção
De fábrica
não ocupada
Reflexomat Touch — 09.2020 - Rev. A
Número
de Sinal Função
terminal
10 Y3
11 N Electroválvula PV 2
12 PE
15 M1 Compressor 1 nas instalações
de 230 V,
16 N
nas instalações de 400 V por
17 PE
meio do contator do motor
6K1
18 M2 Compressor 2 nas instalações
de 230 V,
19 N
nas instalações de 400 V por
20 PE
meio do contator do motor
6K5
21 FB1 Controlo da tensão
Compressor 1
22a FB2a Controlo da tensão
Compressor 2
22b FB2b Pedido externo de
realimentação juntamente
com 22a
27 M1 Terminal para alimentação
do compressor 1
31 M2 Terminal para alimentação
do compressor 2
45 E2 E2: Interruptor de falta de
água
51 GND
52 +24 V
(alimentação)
Electroválvula 2
53 0 - 10 V (variável)
54 0 - 10 V (retorno)
55 GND
56 +24 V
(alimentação)
Electroválvula 1
57 0 - 10 V (variável)
58 0 - 10 V (retorno)
7.5.2 Esquema de terminais do módulo de operação
1 Interfaces RS-485
2 Interface ES
3 Interface ES (reserva)
4 Cartão Micro SD
5 Alimentação 10 V
6 Saídas analógicas para pressão e nível
7 Compartimento da bateria
8 Tensão de alimentação módulos Bus
9 Interruptor DIP 2
10 Interruptor DIP 1
Cablagem
De fábrica
De fábrica
De fábrica
De fábrica
De fábrica
---
De fábrica
De fábrica
De fábrica
---
---
