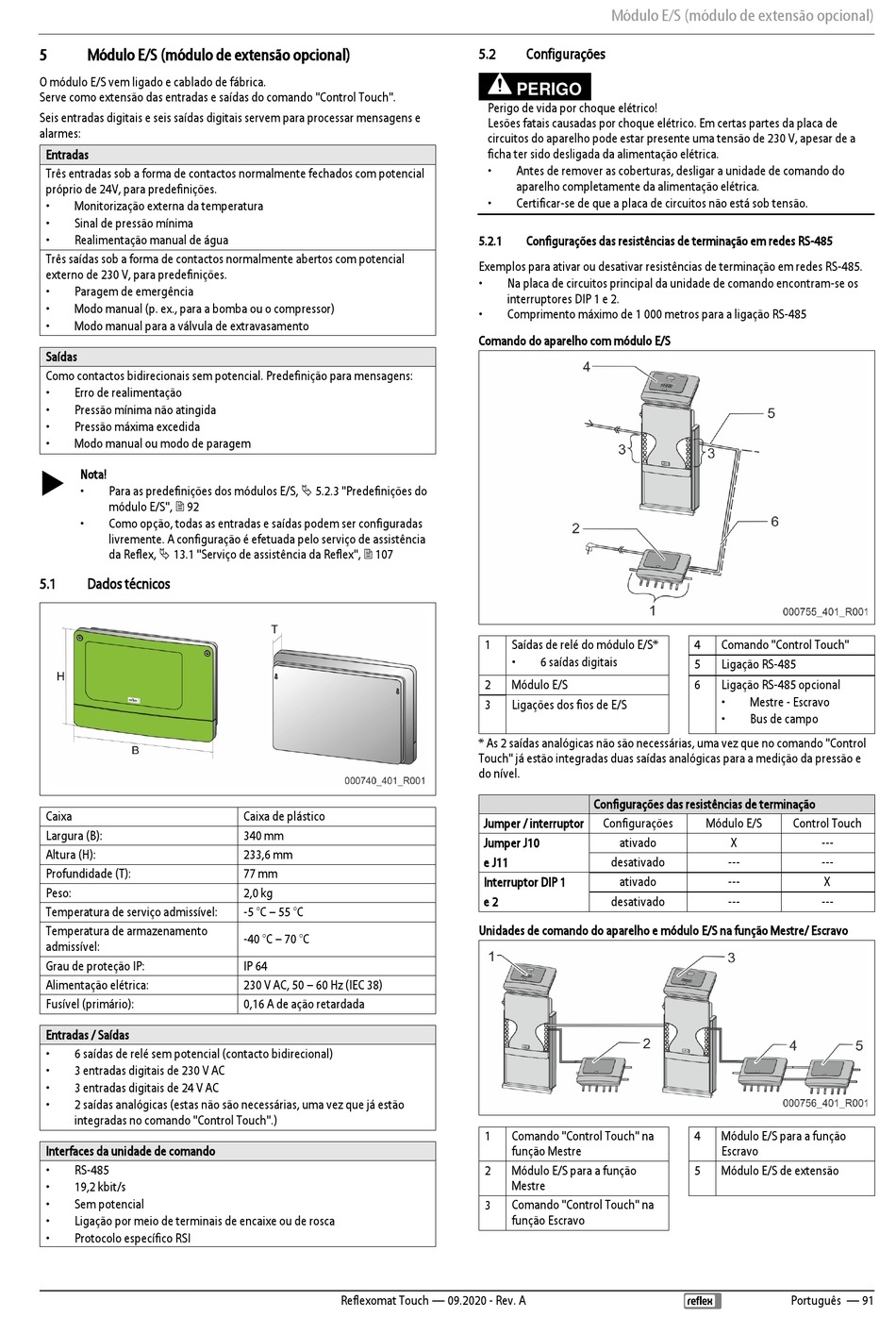

Módulo E/S (módulo de extensão opcional)
O módulo E/S vem ligado e cablado de fábrica.
Serve como extensão das entradas e saídas do comando "Control Touch".
Seis entradas digitais e seis saídas digitais servem para processar mensagens e
alarmes:
Entradas
Três entradas sob a forma de contactos normalmente fechados com potencial
próprio de 24V, para predefinições.
•
Monitorização externa da temperatura
•
Sinal de pressão mínima
•
Realimentação manual de água
Três saídas sob a forma de contactos normalmente abertos com potencial
externo de 230 V, para predefinições.
•
Paragem de emergência
•
Modo manual (p. ex., para a bomba ou o compressor)
•
Modo manual para a válvula de extravasamento
Saídas
Como contactos bidirecionais sem potencial. Predefinição para mensagens:
•
Erro de realimentação
•
Pressão mínima não atingida
•
Pressão máxima excedida
•
Modo manual ou modo de paragem
Nota!
Para as predefinições dos módulos E/S, 5.2.3 "Predefinições do
•
módulo E/S", 92
•
Como opção, todas as entradas e saídas podem ser configuradas
livremente. A configuração é efetuada pelo serviço de assistência
da Reflex, 13.1 "Serviço de assistência da Reflex", 107
5.1
Dados técnicos
Caixa
Largura (B):
Altura (H):
Profundidade (T):
Peso:
Temperatura de serviço admissível:
Temperatura de armazenamento
admissível:
Grau de proteção IP:
Alimentação elétrica:
Fusível (primário):
Entradas / Saídas
•
6 saídas de relé sem potencial (contacto bidirecional)
•
3 entradas digitais de 230 V AC
•
3 entradas digitais de 24 V AC
•
2 saídas analógicas (estas não são necessárias, uma vez que já estão
integradas no comando "Control Touch".)
Interfaces da unidade de comando
•
RS-485
•
19,2 kbit/s
•
Sem potencial
•
Ligação por meio de terminais de encaixe ou de rosca
•
Protocolo específico RSI
Caixa de plástico
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A de ação retardada
Reflexomat Touch — 09.2020 - Rev. A
Módulo E/S (módulo de extensão opcional)
5.2
Configurações
PERIGO
Perigo de vida por choque elétrico!
Lesões fatais causadas por choque elétrico. Em certas partes da placa de
circuitos do aparelho pode estar presente uma tensão de 230 V, apesar de a
ficha ter sido desligada da alimentação elétrica.
•
Antes de remover as coberturas, desligar a unidade de comando do
aparelho completamente da alimentação elétrica.
•
Certificar-se de que a placa de circuitos não está sob tensão.
5.2.1
Configurações das resistências de terminação em redes RS-485
Exemplos para ativar ou desativar resistências de terminação em redes RS-485.
•
Na placa de circuitos principal da unidade de comando encontram-se os
interruptores DIP 1 e 2.
•
Comprimento máximo de 1 000 metros para a ligação RS-485
Comando do aparelho com módulo E/S
1
Saídas de relé do módulo E/S*
•
6 saídas digitais
2
Módulo E/S
3
Ligações dos fios de E/S
* As 2 saídas analógicas não são necessárias, uma vez que no comando "Control
Touch" já estão integradas duas saídas analógicas para a medição da pressão e
do nível.
Configurações das resistências de terminação
Jumper / interruptor
Configurações
Jumper J10
ativado
e J11
desativado
Interruptor DIP 1
ativado
e 2
desativado
Unidades de comando do aparelho e módulo E/S na função Mestre/ Escravo
1
Comando "Control Touch" na
função Mestre
2
Módulo E/S para a função
Mestre
Comando "Control Touch" na
3
função Escravo
4
Comando "Control Touch"
5
Ligação RS-485
6
Ligação RS-485 opcional
•
Mestre - Escravo
•
Bus de campo
Módulo E/S
Control Touch
X
---
---
---
---
X
---
---
4
Módulo E/S para a função
Escravo
5
Módulo E/S de extensão
Português — 91
