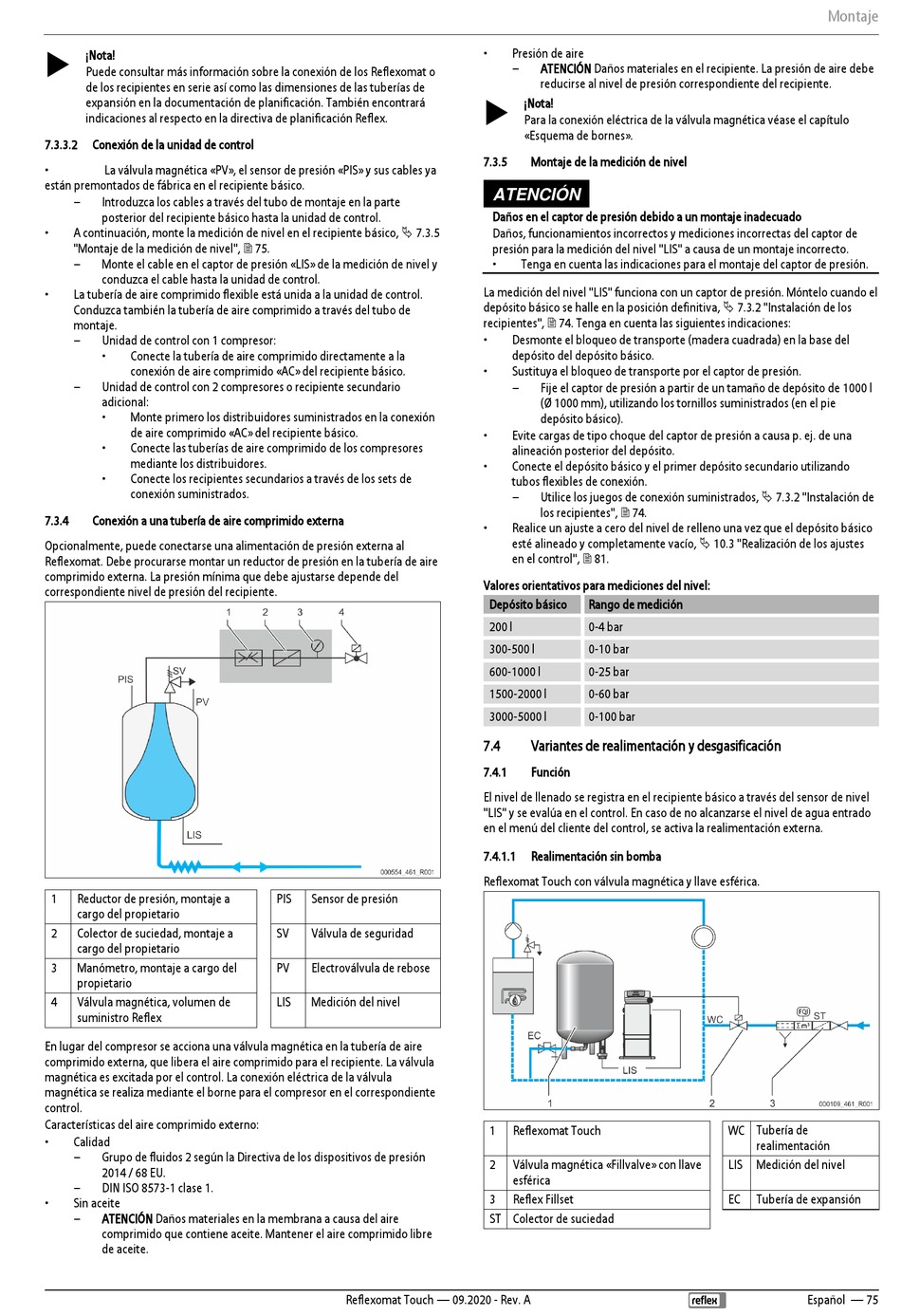

¡Nota!
Puede consultar más información sobre la conexión de los Reflexomat o
de los recipientes en serie así como las dimensiones de las tuberías de
expansión en la documentación de planificación. También encontrará
indicaciones al respecto en la directiva de planificación Reflex.
7.3.3.2
Conexión de la unidad de control
•
La válvula magnética «PV», el sensor de presión «PIS» y sus cables ya
están premontados de fábrica en el recipiente básico.
–
Introduzca los cables a través del tubo de montaje en la parte
posterior del recipiente básico hasta la unidad de control.
•
A continuación, monte la medición de nivel en el recipiente básico, 7.3.5
"Montaje de la medición de nivel", 75.
–
Monte el cable en el captor de presión «LIS» de la medición de nivel y
conduzca el cable hasta la unidad de control.
•
La tubería de aire comprimido flexible está unida a la unidad de control.
Conduzca también la tubería de aire comprimido a través del tubo de
montaje.
–
Unidad de control con 1 compresor:
•
Conecte la tubería de aire comprimido directamente a la
conexión de aire comprimido «AC» del recipiente básico.
–
Unidad de control con 2 compresores o recipiente secundario
adicional:
•
Monte primero los distribuidores suministrados en la conexión
de aire comprimido «AC» del recipiente básico.
•
Conecte las tuberías de aire comprimido de los compresores
mediante los distribuidores.
•
Conecte los recipientes secundarios a través de los sets de
conexión suministrados.
7.3.4
Conexión a una tubería de aire comprimido externa
Opcionalmente, puede conectarse una alimentación de presión externa al
Reflexomat. Debe procurarse montar un reductor de presión en la tubería de aire
comprimido externa. La presión mínima que debe ajustarse depende del
correspondiente nivel de presión del recipiente.
1
Reductor de presión, montaje a
cargo del propietario
2
Colector de suciedad, montaje a
cargo del propietario
3
Manómetro, montaje a cargo del
propietario
4
Válvula magnética, volumen de
suministro Reflex
En lugar del compresor se acciona una válvula magnética en la tubería de aire
comprimido externa, que libera el aire comprimido para el recipiente. La válvula
magnética es excitada por el control. La conexión eléctrica de la válvula
magnética se realiza mediante el borne para el compresor en el correspondiente
control.
Características del aire comprimido externo:
•
Calidad
–
Grupo de fluidos 2 según la Directiva de los dispositivos de presión
2014 / 68 EU.
–
DIN ISO 8573-1 clase 1.
•
Sin aceite
–
ATENCIÓN Daños materiales en la membrana a causa del aire
comprimido que contiene aceite. Mantener el aire comprimido libre
de aceite.
PIS
Sensor de presión
SV
Válvula de seguridad
PV
Electroválvula de rebose
LIS
Medición del nivel
Reflexomat Touch — 09.2020 - Rev. A
•
Presión de aire
–
ATENCIÓN Daños materiales en el recipiente. La presión de aire debe
reducirse al nivel de presión correspondiente del recipiente.
¡Nota!
Para la conexión eléctrica de la válvula magnética véase el capítulo
«Esquema de bornes».
7.3.5
Montaje de la medición de nivel
ATENCIÓN
Daños en el captor de presión debido a un montaje inadecuado
Daños, funcionamientos incorrectos y mediciones incorrectas del captor de
presión para la medición del nivel "LIS" a causa de un montaje incorrecto.
•
Tenga en cuenta las indicaciones para el montaje del captor de presión.
La medición del nivel "LIS" funciona con un captor de presión. Móntelo cuando el
depósito básico se halle en la posición definitiva, 7.3.2 "Instalación de los
recipientes", 74. Tenga en cuenta las siguientes indicaciones:
•
Desmonte el bloqueo de transporte (madera cuadrada) en la base del
depósito del depósito básico.
•
Sustituya el bloqueo de transporte por el captor de presión.
–
Fije el captor de presión a partir de un tamaño de depósito de 1000 l
(Ø 1000 mm), utilizando los tornillos suministrados (en el pie
depósito básico).
•
Evite cargas de tipo choque del captor de presión a causa p. ej. de una
alineación posterior del depósito.
•
Conecte el depósito básico y el primer depósito secundario utilizando
tubos flexibles de conexión.
–
Utilice los juegos de conexión suministrados, 7.3.2 "Instalación de
los recipientes", 74.
•
Realice un ajuste a cero del nivel de relleno una vez que el depósito básico
esté alineado y completamente vacío, 10.3 "Realización de los ajustes
en el control", 81.
Valores orientativos para mediciones del nivel:
Depósito básico
Rango de medición
200 l
0-4 bar
300-500 l
0-10 bar
600-1000 l
0-25 bar
1500-2000 l
0-60 bar
3000-5000 l
0-100 bar
7.4
Variantes de realimentación y desgasificación
7.4.1
Función
El nivel de llenado se registra en el recipiente básico a través del sensor de nivel
"LIS" y se evalúa en el control. En caso de no alcanzarse el nivel de agua entrado
en el menú del cliente del control, se activa la realimentación externa.
7.4.1.1
Realimentación sin bomba
Reflexomat Touch con válvula magnética y llave esférica.
1
Reflexomat Touch
2
Válvula magnética «Fillvalve» con llave
esférica
3
Reflex Fillset
ST Colector de suciedad
Montaje
WC Tubería de
realimentación
LIS Medición del nivel
EC
Tubería de expansión
Español — 75
