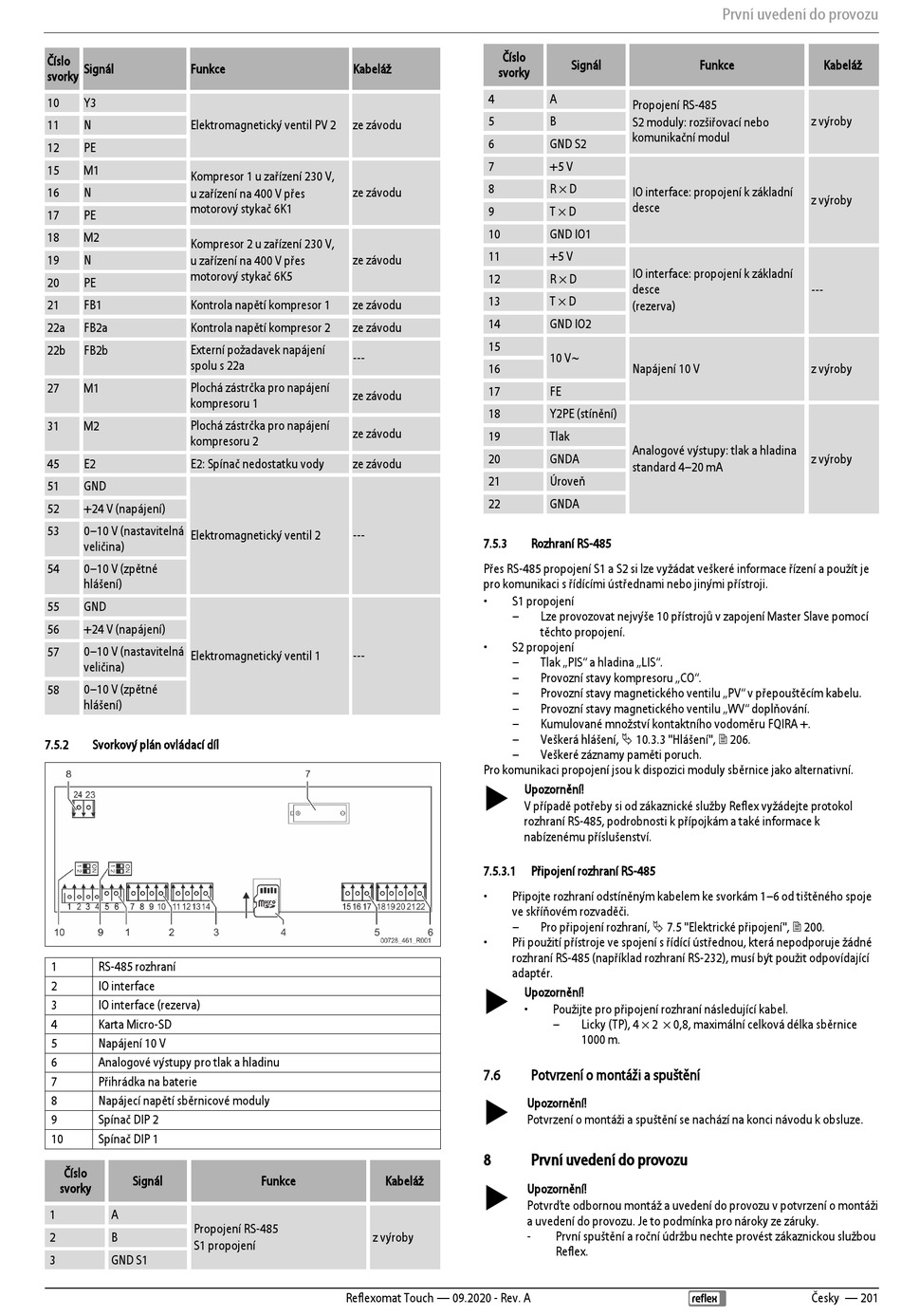

Číslo
Signál
Funkce
svorky
10
Y3
11
N
Elektromagnetický ventil PV 2
12
PE
15
M1
Kompresor 1 u zařízení 230 V,
16
N
u zařízení na 400 V přes
motorový stykač 6K1
17
PE
18
M2
Kompresor 2 u zařízení 230 V,
19
N
u zařízení na 400 V přes
motorový stykač 6K5
20
PE
21
FB1
Kontrola napětí kompresor 1
22a
FB2a
Kontrola napětí kompresor 2
22b
FB2b
Externí požadavek napájení
spolu s 22a
27
M1
Plochá zástrčka pro napájení
kompresoru 1
31
M2
Plochá zástrčka pro napájení
kompresoru 2
45
E2
E2: Spínač nedostatku vody
51
GND
52
+24 V (napájení)
0–10 V (nastavitelná
53
Elektromagnetický ventil 2
veličina)
0–10 V (zpětné
54
hlášení)
55
GND
56
+24 V (napájení)
57
0–10 V (nastavitelná
Elektromagnetický ventil 1
veličina)
58
0–10 V (zpětné
hlášení)
7.5.2
Svorkový plán ovládací díl
1
RS-485 rozhraní
2
IO interface
3
IO interface (rezerva)
4
Karta Micro-SD
5
Napájení 10 V
6
Analogové výstupy pro tlak a hladinu
7
Přihrádka na baterie
8
Napájecí napětí sběrnicové moduly
9
Spínač DIP 2
10
Spínač DIP 1
Číslo
Signál
svorky
1
A
Propojení RS-485
2
B
S1 propojení
3
GND S1
Kabeláž
ze závodu
ze závodu
ze závodu
ze závodu
ze závodu
---
ze závodu
ze závodu
ze závodu
---
---
Funkce
Kabeláž
z výroby
Reflexomat Touch — 09.2020 - Rev. A
Číslo
Signál
svorky
4
A
Propojení RS-485
5
B
S2 moduly: rozšiřovací nebo
komunikační modul
6
GND S2
7
+5 V
8
R × D
IO interface: propojení k základní
desce
9
T × D
10
GND IO1
11
+5 V
IO interface: propojení k základní
12
R × D
desce
13
T × D
(rezerva)
14
GND IO2
15
10 V~
16
Napájení 10 V
17
FE
18
Y2PE (stínění)
19
Tlak
Analogové výstupy: tlak a hladina
20
GNDA
standard 4–20 mA
21
Úroveň
22
GNDA
7.5.3
Rozhraní RS-485
Přes RS-485 propojení S1 a S2 si lze vyžádat veškeré informace řízení a použít je
pro komunikaci s řídícími ústřednami nebo jinými přístroji.
•
S1 propojení
–
Lze provozovat nejvýše 10 přístrojů v zapojení Master Slave pomocí
těchto propojení.
•
S2 propojení
–
Tlak „PIS" a hladina „LIS".
–
Provozní stavy kompresoru „CO".
–
Provozní stavy magnetického ventilu „PV" v přepouštěcím kabelu.
–
Provozní stavy magnetického ventilu „WV" doplňování.
–
Kumulované množství kontaktního vodoměru FQIRA +.
–
Veškerá hlášení, 10.3.3 "Hlášení", 206.
–
Veškeré záznamy paměti poruch.
Pro komunikaci propojení jsou k dispozici moduly sběrnice jako alternativní.
Upozornění!
V případě potřeby si od zákaznické služby Reflex vyžádejte protokol
rozhraní RS-485, podrobnosti k přípojkám a také informace k
nabízenému příslušenství.
7.5.3.1
Připojení rozhraní RS-485
•
Připojte rozhraní odstíněným kabelem ke svorkám 1–6 od tištěného spoje
ve skříňovém rozvaděči.
–
Pro připojení rozhraní, 7.5 "Elektrické připojení", 200.
•
Při použití přístroje ve spojení s řídící ústřednou, která nepodporuje žádné
rozhraní RS-485 (například rozhraní RS-232), musí být použit odpovídající
adaptér.
Upozornění!
•
Použijte pro připojení rozhraní následující kabel.
–
Licky (TP), 4 × 2 × 0,8, maximální celková délka sběrnice
1000 m.
7.6
Potvrzení o montáži a spuštění
Upozornění!
Potvrzení o montáži a spuštění se nachází na konci návodu k obsluze.
8
První uvedení do provozu
Upozornění!
Potvrďte odbornou montáž a uvedení do provozu v potvrzení o montáži
a uvedení do provozu. Je to podmínka pro nároky ze záruky.
-
První spuštění a roční údržbu nechte provést zákaznickou službou
Reflex.
První uvedení do provozu
Funkce
Kabeláž
z výroby
z výroby
---
z výroby
z výroby
Česky — 201
