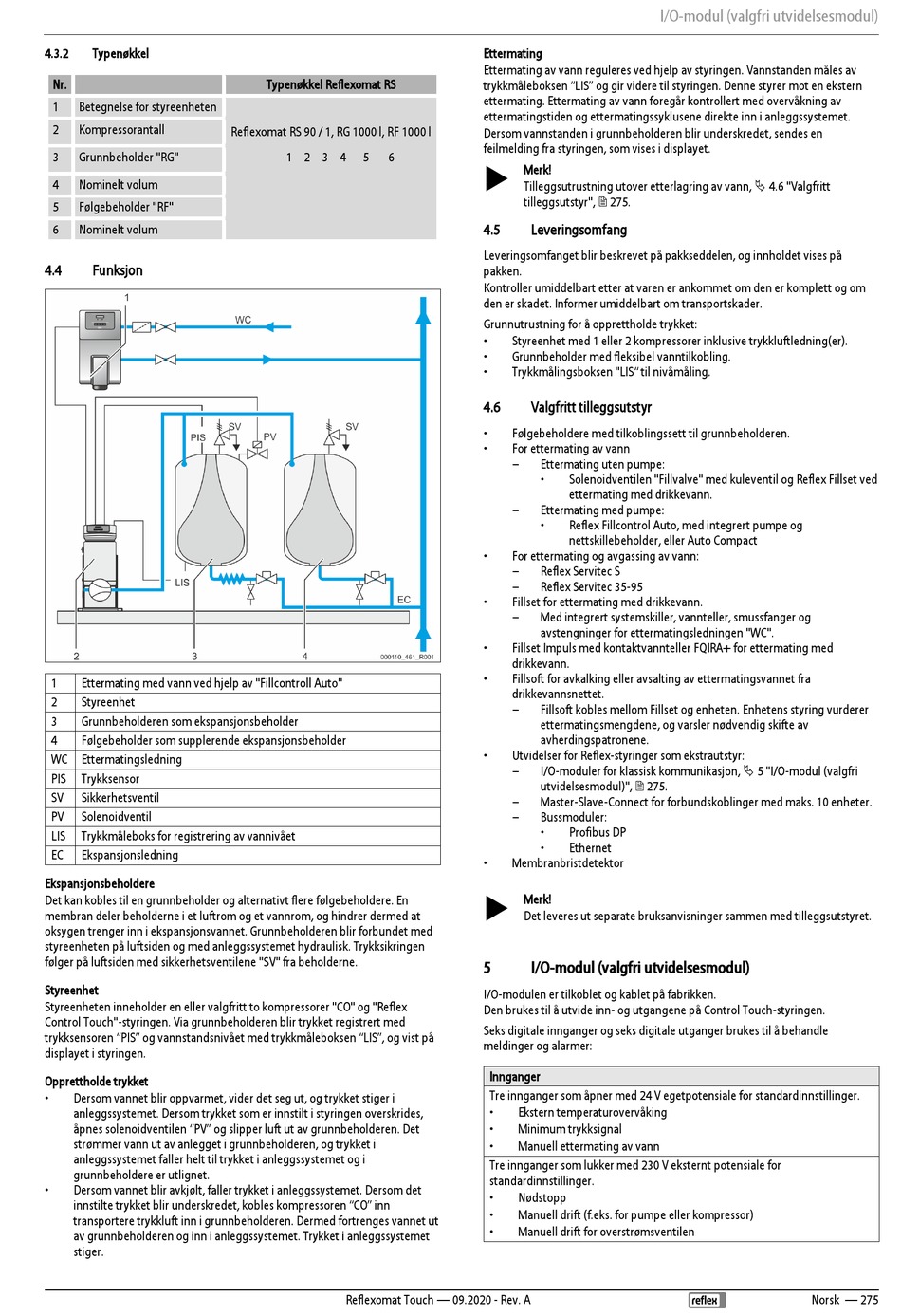

4.3.2
Typenøkkel
Nr.
1
Betegnelse for styreenheten
2
Kompressorantall
3
Grunnbeholder "RG"
4
Nominelt volum
5
Følgebeholder "RF"
6
Nominelt volum
4.4
Funksjon
1
Ettermating med vann ved hjelp av "Fillcontroll Auto"
2
Styreenhet
3
Grunnbeholderen som ekspansjonsbeholder
4
Følgebeholder som supplerende ekspansjonsbeholder
WC Ettermatingsledning
PIS
Trykksensor
SV
Sikkerhetsventil
PV
Solenoidventil
LIS
Trykkmåleboks for registrering av vannivået
EC
Ekspansjonsledning
Ekspansjonsbeholdere
Det kan kobles til en grunnbeholder og alternativt flere følgebeholdere. En
membran deler beholderne i et luftrom og et vannrom, og hindrer dermed at
oksygen trenger inn i ekspansjonsvannet. Grunnbeholderen blir forbundet med
styreenheten på luftsiden og med anleggssystemet hydraulisk. Trykksikringen
følger på luftsiden med sikkerhetsventilene "SV" fra beholderne.
Styreenhet
Styreenheten inneholder en eller valgfritt to kompressorer "CO" og "Reflex
Control Touch"-styringen. Via grunnbeholderen blir trykket registrert med
trykksensoren "PIS" og vannstandsnivået med trykkmåleboksen "LIS", og vist på
displayet i styringen.
Opprettholde trykket
•
Dersom vannet blir oppvarmet, vider det seg ut, og trykket stiger i
anleggssystemet. Dersom trykket som er innstilt i styringen overskrides,
åpnes solenoidventilen "PV" og slipper luft ut av grunnbeholderen. Det
strømmer vann ut av anlegget i grunnbeholderen, og trykket i
anleggssystemet faller helt til trykket i anleggssystemet og i
grunnbeholdere er utlignet.
•
Dersom vannet blir avkjølt, faller trykket i anleggssystemet. Dersom det
innstilte trykket blir underskredet, kobles kompressoren "CO" inn
transportere trykkluft inn i grunnbeholderen. Dermed fortrenges vannet ut
av grunnbeholderen og inn i anleggssystemet. Trykket i anleggssystemet
stiger.
Typenøkkel Reflexomat RS
Reflexomat RS 90 / 1, RG 1000 l, RF 1000 l
1 2 3 4
5
6
Reflexomat Touch — 09.2020 - Rev. A
Ettermating
Ettermating av vann reguleres ved hjelp av styringen. Vannstanden måles av
trykkmåleboksen "LIS" og gir videre til styringen. Denne styrer mot en ekstern
ettermating. Ettermating av vann foregår kontrollert med overvåkning av
ettermatingstiden og ettermatingssyklusene direkte inn i anleggssystemet.
Dersom vannstanden i grunnbeholderen blir underskredet, sendes en
feilmelding fra styringen, som vises i displayet.
Merk!
Tilleggsutrustning utover etterlagring av vann, 4.6 "Valgfritt
tilleggsutstyr", 275.
4.5
Leveringsomfang
Leveringsomfanget blir beskrevet på pakkseddelen, og innholdet vises på
pakken.
Kontroller umiddelbart etter at varen er ankommet om den er komplett og om
den er skadet. Informer umiddelbart om transportskader.
Grunnutrustning for å opprettholde trykket:
•
Styreenhet med 1 eller 2 kompressorer inklusive trykkluftledning(er).
•
Grunnbeholder med fleksibel vanntilkobling.
•
Trykkmålingsboksen "LIS" til nivåmåling.
4.6
Valgfritt tilleggsutstyr
•
Følgebeholdere med tilkoblingssett til grunnbeholderen.
•
For ettermating av vann
–
Ettermating uten pumpe:
•
Solenoidventilen "Fillvalve" med kuleventil og Reflex Fillset ved
ettermating med drikkevann.
–
Ettermating med pumpe:
•
Reflex Fillcontrol Auto, med integrert pumpe og
nettskillebeholder, eller Auto Compact
•
For ettermating og avgassing av vann:
–
Reflex Servitec S
–
Reflex Servitec 35-95
•
Fillset for ettermating med drikkevann.
–
Med integrert systemskiller, vannteller, smussfanger og
avstengninger for ettermatingsledningen "WC".
•
Fillset Impuls med kontaktvannteller FQIRA+ for ettermating med
drikkevann.
•
Fillsoft for avkalking eller avsalting av ettermatingsvannet fra
drikkevannsnettet.
–
Fillsoft kobles mellom Fillset og enheten. Enhetens styring vurderer
ettermatingsmengdene, og varsler nødvendig skifte av
avherdingspatronene.
•
Utvidelser for Reflex-styringer som ekstrautstyr:
I/O-moduler for klassisk kommunikasjon, 5 "I/O-modul (valgfri
–
utvidelsesmodul)", 275.
–
Master-Slave-Connect for forbundskoblinger med maks. 10 enheter.
–
Bussmoduler:
•
Profibus DP
•
Ethernet
•
Membranbristdetektor
Merk!
Det leveres ut separate bruksanvisninger sammen med tilleggsutstyret.
5
I/O-modul (valgfri utvidelsesmodul)
I/O-modulen er tilkoblet og kablet på fabrikken.
Den brukes til å utvide inn- og utgangene på Control Touch-styringen.
Seks digitale innganger og seks digitale utganger brukes til å behandle
meldinger og alarmer:
Innganger
Tre innganger som åpner med 24 V egetpotensiale for standardinnstillinger.
•
Ekstern temperaturovervåking
•
Minimum trykksignal
•
Manuell ettermating av vann
Tre innganger som lukker med 230 V eksternt potensiale for
standardinnstillinger.
•
Nødstopp
•
Manuell drift (f.eks. for pumpe eller kompressor)
•
Manuell drift for overstrømsventilen
I/O-modul (valgfri utvidelsesmodul)
Norsk — 275
