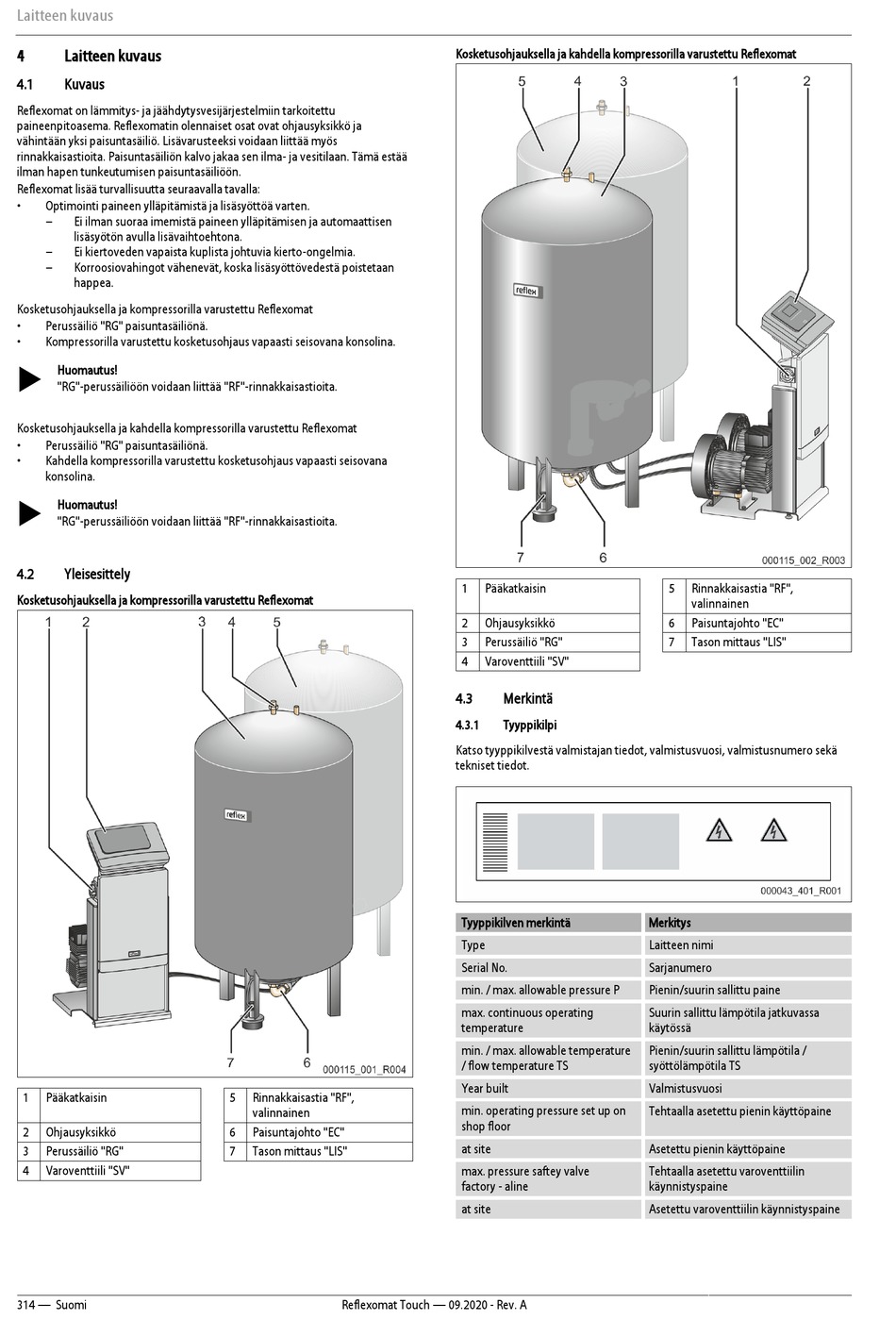

Reflex Reflexomat Touch RS 90/1 T Originalbetriebsanleitung Seite 314

Laitteen kuvaus
4 Laitteen kuvaus
4.1 Kuvaus
Reflexomat on lämmitys- ja jäähdytysvesijärjestelmiin tarkoitettu
paineenpitoasema. Reflexomatin olennaiset osat ovat ohjausyksikkö ja
vähintään yksi paisuntasäiliö. Lisävarusteeksi voidaan liittää myös
rinnakkaisastioita. Paisuntasäiliön kalvo jakaa sen ilma- ja vesitilaan. Tämä estää
ilman hapen tunkeutumisen paisuntasäiliöön.
Reflexomat lisää turvallisuutta seuraavalla tavalla:
• Optimointi paineen ylläpitämistä ja lisäsyöttöä varten.
– Ei ilman suoraa imemistä paineen ylläpitämisen ja automaattisen
lisäsyötön avulla lisävaihtoehtona.
– Ei kiertoveden vapaista kuplista johtuvia kierto-ongelmia.
– Korroosiovahingot vähenevät, koska lisäsyöttövedestä poistetaan
happea.
Kosketusohjauksella ja kompressorilla varustettu Reflexomat
• Perussäiliö "RG" paisuntasäiliönä.
• Kompressorilla varustettu kosketusohjaus vapaasti seisovana konsolina.
 Huomautus!
"RG"-perussäiliöön voidaan liittää "RF"-rinnakkaisastioita.
Kosketusohjauksella ja kahdella kompressorilla varustettu Reflexomat
• Perussäiliö "RG" paisuntasäiliönä.
• Kahdella kompressorilla varustettu kosketusohjaus vapaasti seisovana
konsolina.

Huomautus!
"RG"-perussäiliöön voidaan liittää "RF"-rinnakkaisastioita.
4.2 Yleisesittely
Kosketusohjauksella ja kompressorilla varustettu Reflexomat
1 Pääkatkaisin
2 Ohjausyksikkö
3 Perussäiliö "RG"
4 Varoventtiili "SV"
314 — Suomi
5 Rinnakkaisastia "RF",
valinnainen
6 Paisuntajohto "EC"
7 Tason mittaus "LIS"
Reflexomat Touch — 09.2020 - Rev. A
Kosketusohjauksella ja kahdella kompressorilla varustettu Reflexomat
1 Pääkatkaisin
2 Ohjausyksikkö
3 Perussäiliö "RG"
4 Varoventtiili "SV"
4.3 Merkintä
4.3.1 Tyyppikilpi
Katso tyyppikilvestä valmistajan tiedot, valmistusvuosi, valmistusnumero sekä
tekniset tiedot.
Tyyppikilven merkintä
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
5 Rinnakkaisastia "RF",
valinnainen
6 Paisuntajohto "EC"
7 Tason mittaus "LIS"
Merkitys
Laitteen nimi
Sarjanumero
Pienin/suurin sallittu paine
Suurin sallittu lämpötila jatkuvassa
käytössä
Pienin/suurin sallittu lämpötila /
syöttölämpötila TS
Valmistusvuosi
Tehtaalla asetettu pienin käyttöpaine
Asetettu pienin käyttöpaine
Tehtaalla asetettu varoventtiilin
käynnistyspaine
Asetettu varoventtiilin käynnistyspaine
