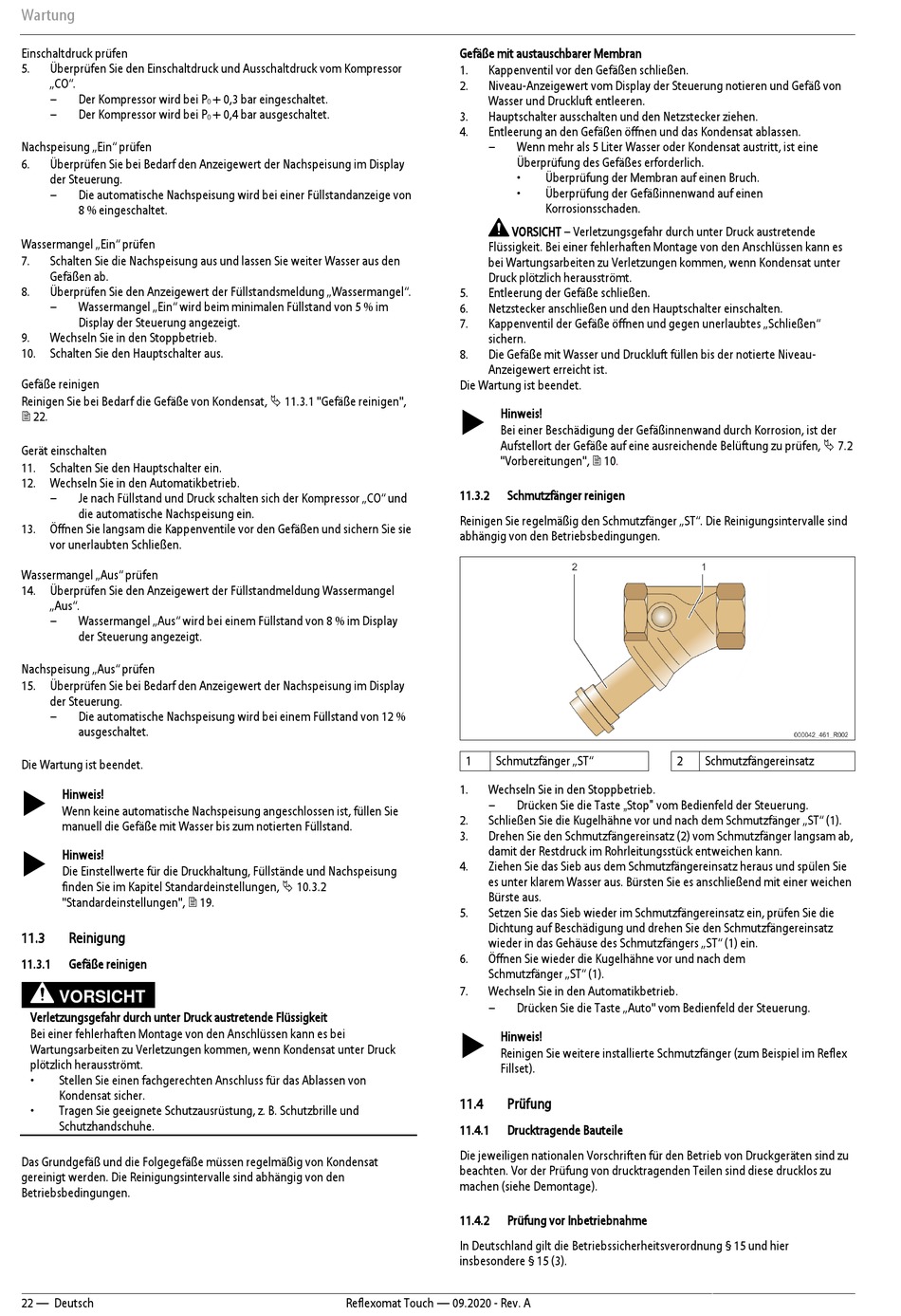

Wartung
Einschaltdruck prüfen
5.
Überprüfen Sie den Einschaltdruck und Ausschaltdruck vom Kompressor
„CO".
–
Der Kompressor wird bei P
–
Der Kompressor wird bei P
Nachspeisung „Ein" prüfen
6.
Überprüfen Sie bei Bedarf den Anzeigewert der Nachspeisung im Display
der Steuerung.
–
Die automatische Nachspeisung wird bei einer Füllstandanzeige von
8 % eingeschaltet.
Wassermangel „Ein" prüfen
7.
Schalten Sie die Nachspeisung aus und lassen Sie weiter Wasser aus den
Gefäßen ab.
8.
Überprüfen Sie den Anzeigewert der Füllstandsmeldung „Wassermangel".
–
Wassermangel „Ein" wird beim minimalen Füllstand von 5 % im
Display der Steuerung angezeigt.
9.
Wechseln Sie in den Stoppbetrieb.
10. Schalten Sie den Hauptschalter aus.
Gefäße reinigen
Reinigen Sie bei Bedarf die Gefäße von Kondensat, 11.3.1 "Gefäße reinigen",
22.
Gerät einschalten
11. Schalten Sie den Hauptschalter ein.
12. Wechseln Sie in den Automatikbetrieb.
–
Je nach Füllstand und Druck schalten sich der Kompressor „CO" und
die automatische Nachspeisung ein.
13. Öffnen Sie langsam die Kappenventile vor den Gefäßen und sichern Sie sie
vor unerlaubten Schließen.
Wassermangel „Aus" prüfen
14. Überprüfen Sie den Anzeigewert der Füllstandmeldung Wassermangel
„Aus".
–
Wassermangel „Aus" wird bei einem Füllstand von 8 % im Display
der Steuerung angezeigt.
Nachspeisung „Aus" prüfen
15. Überprüfen Sie bei Bedarf den Anzeigewert der Nachspeisung im Display
der Steuerung.
–
Die automatische Nachspeisung wird bei einem Füllstand von 12 %
ausgeschaltet.
Die Wartung ist beendet.
Hinweis!
Wenn keine automatische Nachspeisung angeschlossen ist, füllen Sie
manuell die Gefäße mit Wasser bis zum notierten Füllstand.
Hinweis!
Die Einstellwerte für die Druckhaltung, Füllstände und Nachspeisung
finden Sie im Kapitel Standardeinstellungen, 10.3.2
"Standardeinstellungen", 19.
11.3
Reinigung
11.3.1
Gefäße reinigen
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
Bei einer fehlerhaften Montage von den Anschlüssen kann es bei
Wartungsarbeiten zu Verletzungen kommen, wenn Kondensat unter Druck
plötzlich herausströmt.
•
Stellen Sie einen fachgerechten Anschluss für das Ablassen von
Kondensat sicher.
•
Tragen Sie geeignete Schutzausrüstung, z. B. Schutzbrille und
Schutzhandschuhe.
Das Grundgefäß und die Folgegefäße müssen regelmäßig von Kondensat
gereinigt werden. Die Reinigungsintervalle sind abhängig von den
Betriebsbedingungen.
22 — Deutsch
+ 0,3 bar eingeschaltet.
0
+ 0,4 bar ausgeschaltet.
0
Reflexomat Touch — 09.2020 - Rev. A
Gefäße mit austauschbarer Membran
1.
Kappenventil vor den Gefäßen schließen.
2.
Niveau-Anzeigewert vom Display der Steuerung notieren und Gefäß von
Wasser und Druckluft entleeren.
3.
Hauptschalter ausschalten und den Netzstecker ziehen.
4.
Entleerung an den Gefäßen öffnen und das Kondensat ablassen.
–
Wenn mehr als 5 Liter Wasser oder Kondensat austritt, ist eine
Überprüfung des Gefäßes erforderlich.
•
Überprüfung der Membran auf einen Bruch.
•
Überprüfung der Gefäßinnenwand auf einen
Korrosionsschaden.
VORSICHT – Verletzungsgefahr durch unter Druck austretende
Flüssigkeit. Bei einer fehlerhaften Montage von den Anschlüssen kann es
bei Wartungsarbeiten zu Verletzungen kommen, wenn Kondensat unter
Druck plötzlich herausströmt.
5.
Entleerung der Gefäße schließen.
6.
Netzstecker anschließen und den Hauptschalter einschalten.
7.
Kappenventil der Gefäße öffnen und gegen unerlaubtes „Schließen"
sichern.
8.
Die Gefäße mit Wasser und Druckluft füllen bis der notierte Niveau-
Anzeigewert erreicht ist.
Die Wartung ist beendet.
Hinweis!
Bei einer Beschädigung der Gefäßinnenwand durch Korrosion, ist der
Aufstellort der Gefäße auf eine ausreichende Belüftung zu prüfen, 7.2
"Vorbereitungen",
10.
11.3.2
Schmutzfänger reinigen
Reinigen Sie regelmäßig den Schmutzfänger „ST". Die Reinigungsintervalle sind
abhängig von den Betriebsbedingungen.
1
Schmutzfänger „ST"
1.
Wechseln Sie in den Stoppbetrieb.
Drücken Sie die Taste „Stop" vom Bedienfeld der Steuerung.
–
2.
Schließen Sie die Kugelhähne vor und nach dem Schmutzfänger „ST" (1).
3.
Drehen Sie den Schmutzfängereinsatz (2) vom Schmutzfänger langsam ab,
damit der Restdruck im Rohrleitungsstück entweichen kann.
4.
Ziehen Sie das Sieb aus dem Schmutzfängereinsatz heraus und spülen Sie
es unter klarem Wasser aus. Bürsten Sie es anschließend mit einer weichen
Bürste aus.
5.
Setzen Sie das Sieb wieder im Schmutzfängereinsatz ein, prüfen Sie die
Dichtung auf Beschädigung und drehen Sie den Schmutzfängereinsatz
wieder in das Gehäuse des Schmutzfängers „ST" (1) ein.
6.
Öffnen Sie wieder die Kugelhähne vor und nach dem
Schmutzfänger „ST" (1).
7.
Wechseln Sie in den Automatikbetrieb.
–
Drücken Sie die Taste „Auto" vom Bedienfeld der Steuerung.
Hinweis!
Reinigen Sie weitere installierte Schmutzfänger (zum Beispiel im Reflex
Fillset).
11.4
Prüfung
11.4.1
Drucktragende Bauteile
Die jeweiligen nationalen Vorschriften für den Betrieb von Druckgeräten sind zu
beachten. Vor der Prüfung von drucktragenden Teilen sind diese drucklos zu
machen (siehe Demontage).
11.4.2
Prüfung vor Inbetriebnahme
In Deutschland gilt die Betriebssicherheitsverordnung § 15 und hier
insbesondere § 15 (3).
2
Schmutzfängereinsatz
