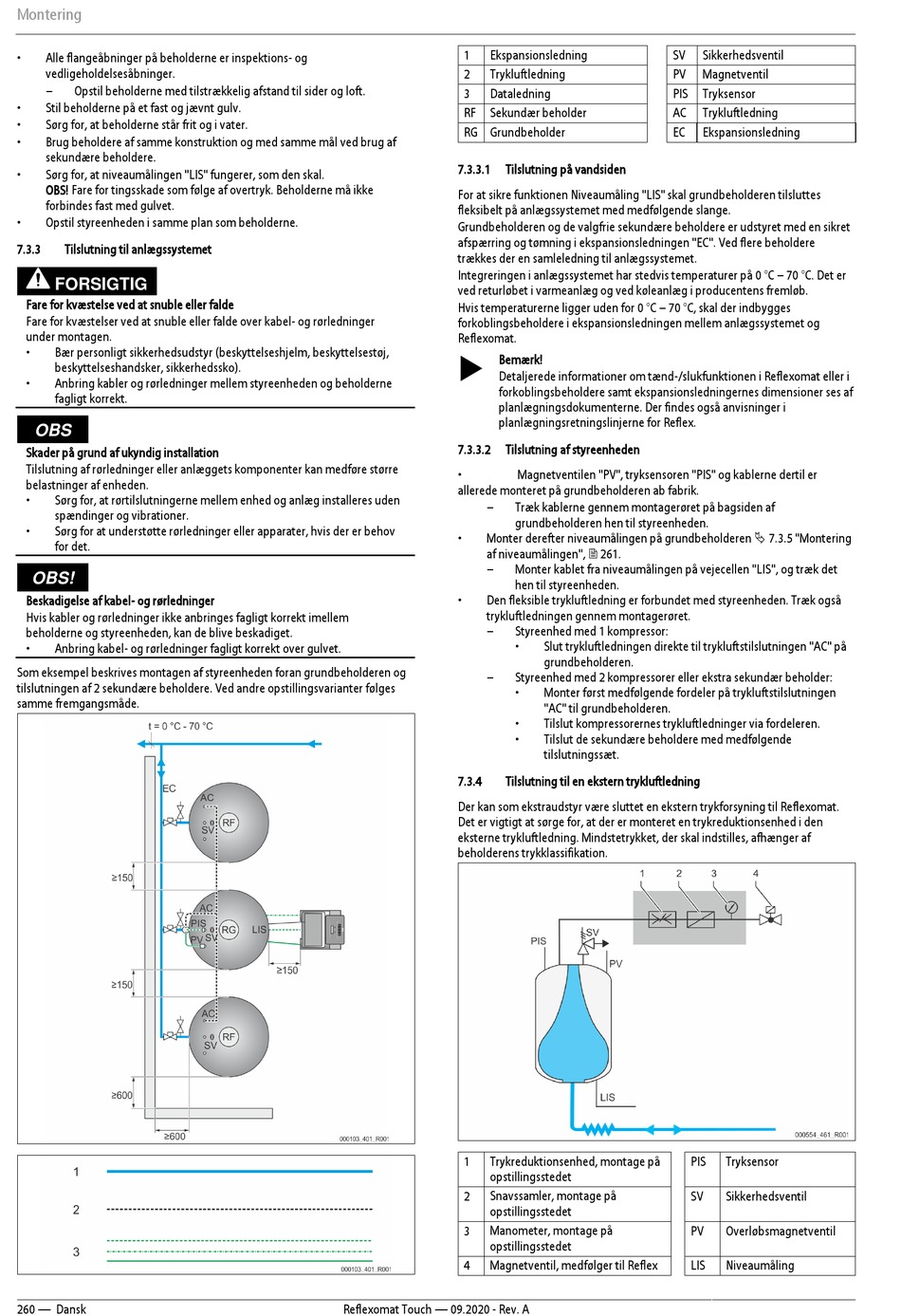

Montering
•
Alle flangeåbninger på beholderne er inspektions- og
vedligeholdelsesåbninger.
–
Opstil beholderne med tilstrækkelig afstand til sider og loft.
•
Stil beholderne på et fast og jævnt gulv.
•
Sørg for, at beholderne står frit og i vater.
•
Brug beholdere af samme konstruktion og med samme mål ved brug af
sekundære beholdere.
•
Sørg for, at niveaumålingen "LIS" fungerer, som den skal.
OBS! Fare for tingsskade som følge af overtryk. Beholderne må ikke
forbindes fast med gulvet.
•
Opstil styreenheden i samme plan som beholderne.
7.3.3
Tilslutning til anlægssystemet
FORSIGTIG
Fare for kvæstelse ved at snuble eller falde
Fare for kvæstelser ved at snuble eller falde over kabel- og rørledninger
under montagen.
•
Bær personligt sikkerhedsudstyr (beskyttelseshjelm, beskyttelsestøj,
beskyttelseshandsker, sikkerhedssko).
•
Anbring kabler og rørledninger mellem styreenheden og beholderne
fagligt korrekt.
OBS
Skader på grund af ukyndig installation
Tilslutning af rørledninger eller anlæggets komponenter kan medføre større
belastninger af enheden.
•
Sørg for, at rørtilslutningerne mellem enhed og anlæg installeres uden
spændinger og vibrationer.
•
Sørg for at understøtte rørledninger eller apparater, hvis der er behov
for det.
OBS!
Beskadigelse af kabel- og rørledninger
Hvis kabler og rørledninger ikke anbringes fagligt korrekt imellem
beholderne og styreenheden, kan de blive beskadiget.
•
Anbring kabel- og rørledninger fagligt korrekt over gulvet.
Som eksempel beskrives montagen af styreenheden foran grundbeholderen og
tilslutningen af 2 sekundære beholdere. Ved andre opstillingsvarianter følges
samme fremgangsmåde.
260 — Dansk
1
Ekspansionsledning
2
Trykluftledning
3
Dataledning
RF Sekundær beholder
RG Grundbeholder
7.3.3.1
Tilslutning på vandsiden
For at sikre funktionen Niveaumåling "LIS" skal grundbeholderen tilsluttes
fleksibelt på anlægssystemet med medfølgende slange.
Grundbeholderen og de valgfrie sekundære beholdere er udstyret med en sikret
afspærring og tømning i ekspansionsledningen "EC". Ved flere beholdere
trækkes der en samleledning til anlægssystemet.
Integreringen i anlægssystemet har stedvis temperaturer på 0 °C – 70 °C. Det er
ved returløbet i varmeanlæg og ved køleanlæg i producentens fremløb.
Hvis temperaturerne ligger uden for 0 °C – 70 °C, skal der indbygges
forkoblingsbeholdere i ekspansionsledningen mellem anlægssystemet og
Reflexomat.
Bemærk!
Detaljerede informationer om tænd-/slukfunktionen i Reflexomat eller i
forkoblingsbeholdere samt ekspansionsledningernes dimensioner ses af
planlægningsdokumenterne. Der findes også anvisninger i
planlægningsretningslinjerne for Reflex.
7.3.3.2
Tilslutning af styreenheden
•
allerede monteret på grundbeholderen ab fabrik.
–
•
Monter derefter niveaumålingen på grundbeholderen 7.3.5 "Montering
af niveaumålingen", 261.
–
•
Den fleksible trykluftledning er forbundet med styreenheden. Træk også
trykluftledningen gennem montagerøret.
–
–
7.3.4
Tilslutning til en ekstern trykluftledning
Der kan som ekstraudstyr være sluttet en ekstern trykforsyning til Reflexomat.
Det er vigtigt at sørge for, at der er monteret en trykreduktionsenhed i den
eksterne trykluftledning. Mindstetrykket, der skal indstilles, afhænger af
beholderens trykklassifikation.
Trykreduktionsenhed, montage på
1
opstillingsstedet
2
Snavssamler, montage på
opstillingsstedet
3
Manometer, montage på
opstillingsstedet
4
Magnetventil, medfølger til Reflex
Reflexomat Touch — 09.2020 - Rev. A
SV
PV
PIS
AC
EC
Magnetventilen "PV", tryksensoren "PIS" og kablerne dertil er
Træk kablerne gennem montagerøret på bagsiden af
grundbeholderen hen til styreenheden.
Monter kablet fra niveaumålingen på vejecellen "LIS", og træk det
hen til styreenheden.
Styreenhed med 1 kompressor:
•
Slut trykluftledningen direkte til trykluftstilslutningen "AC" på
grundbeholderen.
Styreenhed med 2 kompressorer eller ekstra sekundær beholder:
•
Monter først medfølgende fordeler på trykluftstilslutningen
"AC" til grundbeholderen.
•
Tilslut kompressorernes trykluftledninger via fordeleren.
•
Tilslut de sekundære beholdere med medfølgende
tilslutningssæt.
Sikkerhedsventil
Magnetventil
Tryksensor
Trykluftledning
Ekspansionsledning
PIS
Tryksensor
SV
Sikkerhedsventil
PV
Overløbsmagnetventil
LIS
Niveaumåling
