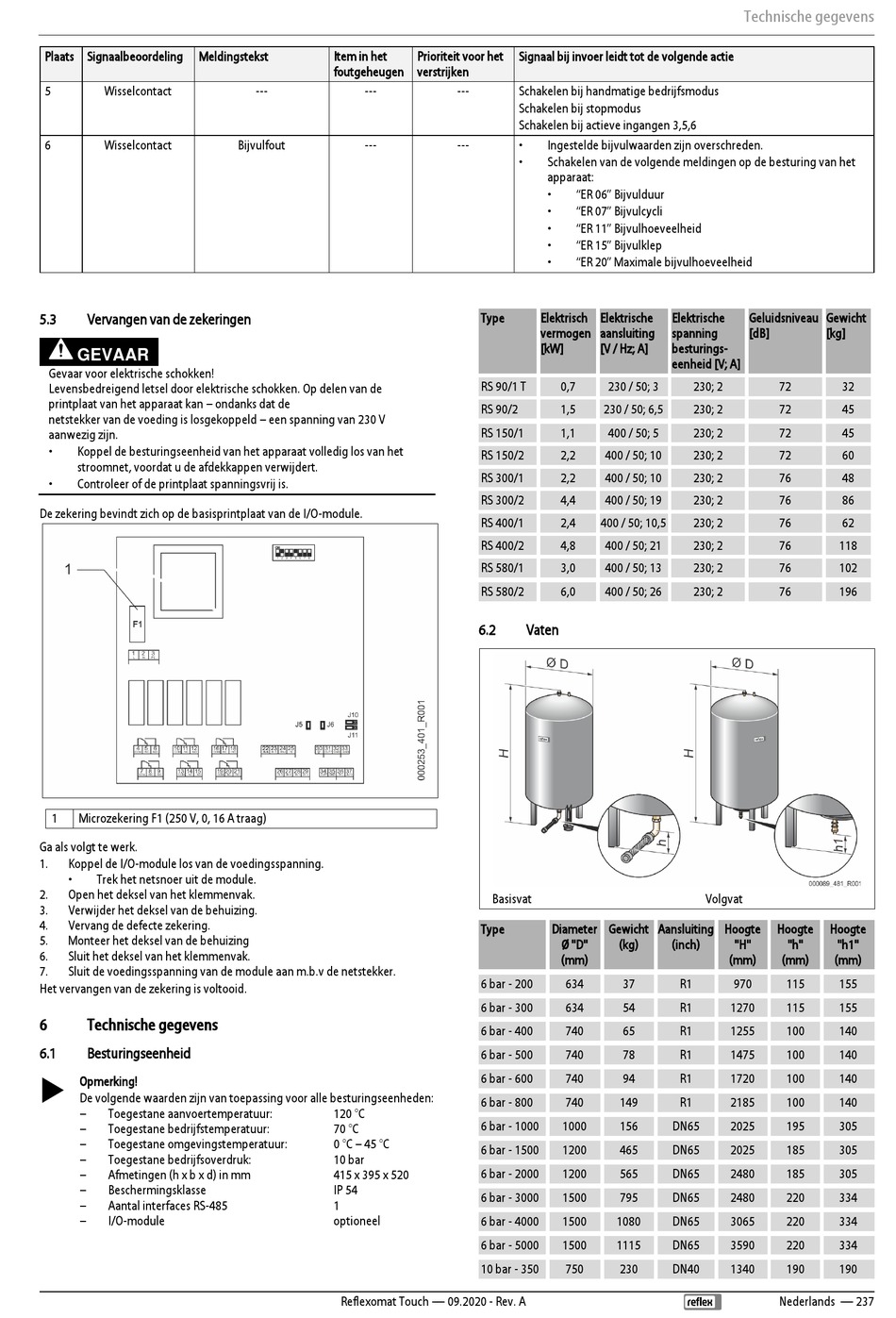

Reflex Reflexomat Touch RS 90/1 T Originalbetriebsanleitung Seite 237

Plaats Signaalbeoordeling Meldingstekst
5 Wisselcontact
6 Wisselcontact
5.3 Vervangen van de zekeringen
GEVAAR
Gevaar voor elektrische schokken!
Levensbedreigend letsel door elektrische schokken. Op delen van de
printplaat van het apparaat kan – ondanks dat de
netstekker van de voeding is losgekoppeld – een spanning van 230 V
aanwezig zijn.
• Koppel de besturingseenheid van het apparaat volledig los van het
stroomnet, voordat u de afdekkappen verwijdert.
• Controleer of de printplaat spanningsvrij is.
De zekering bevindt zich op de basisprintplaat van de I/O-module.
1 Microzekering F1 (250 V, 0, 16 A traag)
Ga als volgt te werk.
1. Koppel de I/O-module los van de voedingsspanning.
• Trek het netsnoer uit de module.
2. Open het deksel van het klemmenvak.
3. Verwijder het deksel van de behuizing.
4. Vervang de defecte zekering.
5. Monteer het deksel van de behuizing
6. Sluit het deksel van het klemmenvak.
7. Sluit de voedingsspanning van de module aan m.b.v de netstekker.
Het vervangen van de zekering is voltooid.
6 Technische gegevens
6.1 Besturingseenheid
 Opmerking!
De volgende waarden zijn van toepassing voor alle besturingseenheden:
– Toegestane aanvoertemperatuur:
– Toegestane bedrijfstemperatuur:
– Toegestane omgevingstemperatuur:
– Toegestane bedrijfsoverdruk:
– Afmetingen (h x b x d) in mm
– Beschermingsklasse
– Aantal interfaces RS-485
– I/O-module
Item in het
foutgeheugen
--- ---
Bijvulfout ---
120 °C
70 °C
0 °C – 45 °C
10 bar
415 x 395 x 520
IP 54
1
optioneel
Reflexomat Touch — 09.2020 - Rev. A
Prioriteit voor het
Signaal bij invoer leidt tot de volgende actie
verstrijken
--- Schakelen bij handmatige bedrijfsmodus
Schakelen bij stopmodus
Schakelen bij actieve ingangen 3,5,6
--- • Ingestelde bijvulwaarden zijn overschreden.
• Schakelen van de volgende meldingen op de besturing van het
apparaat:
• "ER 06" Bijvulduur
• "ER 07" Bijvulcycli
• "ER 11" Bijvulhoeveelheid
• "ER 15" Bijvulklep
• "ER 20" Maximale bijvulhoeveelheid
Type Elektrisch
vermogen
[kW]
RS 90/1 T 0,7
RS 90/2 1,5
RS 150/1 1,1
RS 150/2 2,2
RS 300/1 2,2
RS 300/2 4,4
RS 400/1 2,4
RS 400/2 4,8
RS 580/1 3,0
RS 580/2 6,0
6.2 Vaten
Basisvat
Type Diameter
Ø "D"
(mm)
6 bar - 200 634
6 bar - 300 634
6 bar - 400 740
6 bar - 500 740
6 bar - 600 740
6 bar - 800 740
6 bar - 1000 1000
6 bar - 1500 1200
6 bar - 2000 1200
6 bar - 3000 1500
6 bar - 4000 1500
6 bar - 5000 1500
10 bar - 350 750
Technische gegevens
Elektrische Elektrische Geluidsniveau
aansluiting spanning [dB]
[V / Hz; A] besturings-
eenheid [V; A]
230 / 50; 3 230; 2
230 / 50; 6,5 230; 2
400 / 50; 5 230; 2
400 / 50; 10 230; 2
400 / 50; 10 230; 2
400 / 50; 19 230; 2
400 / 50; 10,5 230; 2
400 / 50; 21 230; 2
400 / 50; 13 230; 2
400 / 50; 26 230; 2
Volgvat
Gewicht Aansluiting Hoogte
(kg) (inch) "H"
(mm)
37 R1 970
54 R1 1270
65 R1 1255
78 R1 1475
94 R1 1720
149 R1 2185
156 DN65 2025
465 DN65 2025
565 DN65 2480
795 DN65 2480
1080 DN65 3065
1115 DN65 3590
230 DN40 1340
Gewicht
[kg]
72 32
72 45
72 45
72 60
76 48
76 86
76 62
76 118
76 102
76 196
Hoogte Hoogte
"h" "h1"
(mm) (mm)
115 155
115 155
100 140
100 140
100 140
100 140
195 305
185 305
185 305
220 334
220 334
220 334
190 190
