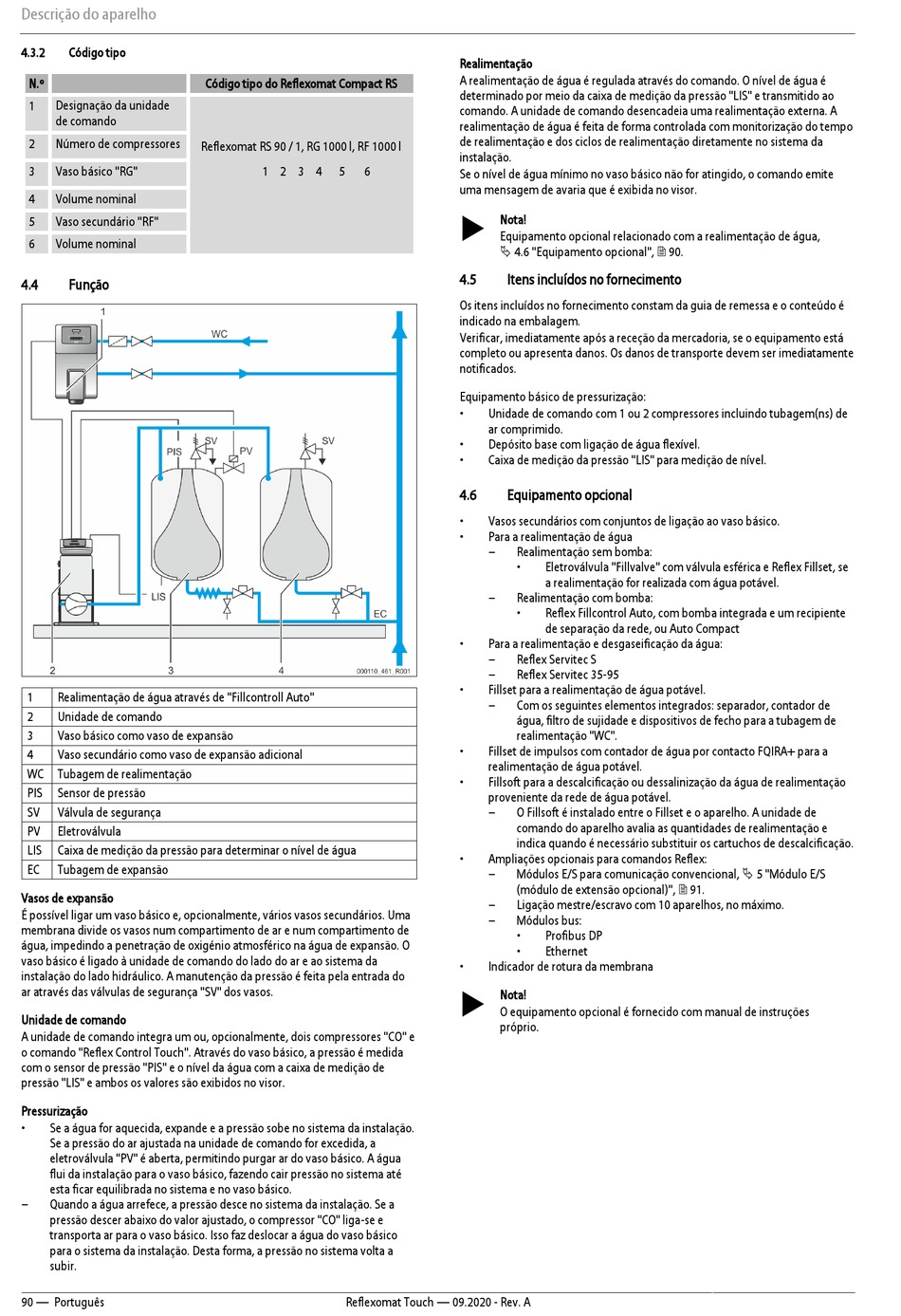

Descrição do aparelho
4.3.2
Código tipo
N.º
1
Designação da unidade
de comando
2
Número de compressores
3
Vaso básico "RG"
4
Volume nominal
5
Vaso secundário "RF"
6
Volume nominal
4.4
Função
1
Realimentação de água através de "Fillcontroll Auto"
2
Unidade de comando
3
Vaso básico como vaso de expansão
4
Vaso secundário como vaso de expansão adicional
WC Tubagem de realimentação
PIS
Sensor de pressão
SV
Válvula de segurança
PV
Eletroválvula
LIS
Caixa de medição da pressão para determinar o nível de água
EC
Tubagem de expansão
Vasos de expansão
É possível ligar um vaso básico e, opcionalmente, vários vasos secundários. Uma
membrana divide os vasos num compartimento de ar e num compartimento de
água, impedindo a penetração de oxigénio atmosférico na água de expansão. O
vaso básico é ligado à unidade de comando do lado do ar e ao sistema da
instalação do lado hidráulico. A manutenção da pressão é feita pela entrada do
ar através das válvulas de segurança "SV" dos vasos.
Unidade de comando
A unidade de comando integra um ou, opcionalmente, dois compressores "CO" e
o comando "Reflex Control Touch". Através do vaso básico, a pressão é medida
com o sensor de pressão "PIS" e o nível da água com a caixa de medição de
pressão "LIS" e ambos os valores são exibidos no visor.
Pressurização
•
Se a água for aquecida, expande e a pressão sobe no sistema da instalação.
Se a pressão do ar ajustada na unidade de comando for excedida, a
eletroválvula "PV" é aberta, permitindo purgar ar do vaso básico. A água
flui da instalação para o vaso básico, fazendo cair pressão no sistema até
esta ficar equilibrada no sistema e no vaso básico.
–
Quando a água arrefece, a pressão desce no sistema da instalação. Se a
pressão descer abaixo do valor ajustado, o compressor "CO" liga-se e
transporta ar para o vaso básico. Isso faz deslocar a água do vaso básico
para o sistema da instalação. Desta forma, a pressão no sistema volta a
subir.
90 — Português
Código tipo do Reflexomat Compact RS
Reflexomat RS 90 / 1, RG 1000 l, RF 1000 l
1 2 3 4
5
6
Reflexomat Touch — 09.2020 - Rev. A
Realimentação
A realimentação de água é regulada através do comando. O nível de água é
determinado por meio da caixa de medição da pressão "LIS" e transmitido ao
comando. A unidade de comando desencadeia uma realimentação externa. A
realimentação de água é feita de forma controlada com monitorização do tempo
de realimentação e dos ciclos de realimentação diretamente no sistema da
instalação.
Se o nível de água mínimo no vaso básico não for atingido, o comando emite
uma mensagem de avaria que é exibida no visor.
Nota!
Equipamento opcional relacionado com a realimentação de água,
4.6 "Equipamento opcional", 90.
4.5
Itens incluídos no fornecimento
Os itens incluídos no fornecimento constam da guia de remessa e o conteúdo é
indicado na embalagem.
Verificar, imediatamente após a receção da mercadoria, se o equipamento está
completo ou apresenta danos. Os danos de transporte devem ser imediatamente
notificados.
Equipamento básico de pressurização:
•
Unidade de comando com 1 ou 2 compressores incluindo tubagem(ns) de
ar comprimido.
•
Depósito base com ligação de água flexível.
•
Caixa de medição da pressão "LIS" para medição de nível.
4.6
Equipamento opcional
•
Vasos secundários com conjuntos de ligação ao vaso básico.
•
Para a realimentação de água
–
Realimentação sem bomba:
•
Eletroválvula "Fillvalve" com válvula esférica e Reflex Fillset, se
a realimentação for realizada com água potável.
–
Realimentação com bomba:
•
Reflex Fillcontrol Auto, com bomba integrada e um recipiente
de separação da rede, ou Auto Compact
•
Para a realimentação e desgaseificação da água:
–
Reflex Servitec S
–
Reflex Servitec 35-95
•
Fillset para a realimentação de água potável.
–
Com os seguintes elementos integrados: separador, contador de
água, filtro de sujidade e dispositivos de fecho para a tubagem de
realimentação "WC".
•
Fillset de impulsos com contador de água por contacto FQIRA+ para a
realimentação de água potável.
•
Fillsoft para a descalcificação ou dessalinização da água de realimentação
proveniente da rede de água potável.
–
O Fillsoft é instalado entre o Fillset e o aparelho. A unidade de
comando do aparelho avalia as quantidades de realimentação e
indica quando é necessário substituir os cartuchos de descalcificação.
•
Ampliações opcionais para comandos Reflex:
–
Módulos E/S para comunicação convencional, 5 "Módulo E/S
(módulo de extensão opcional)", 91.
–
Ligação mestre/escravo com 10 aparelhos, no máximo.
–
Módulos bus:
•
Profibus DP
•
Ethernet
•
Indicador de rotura da membrana
Nota!
O equipamento opcional é fornecido com manual de instruções
próprio.
