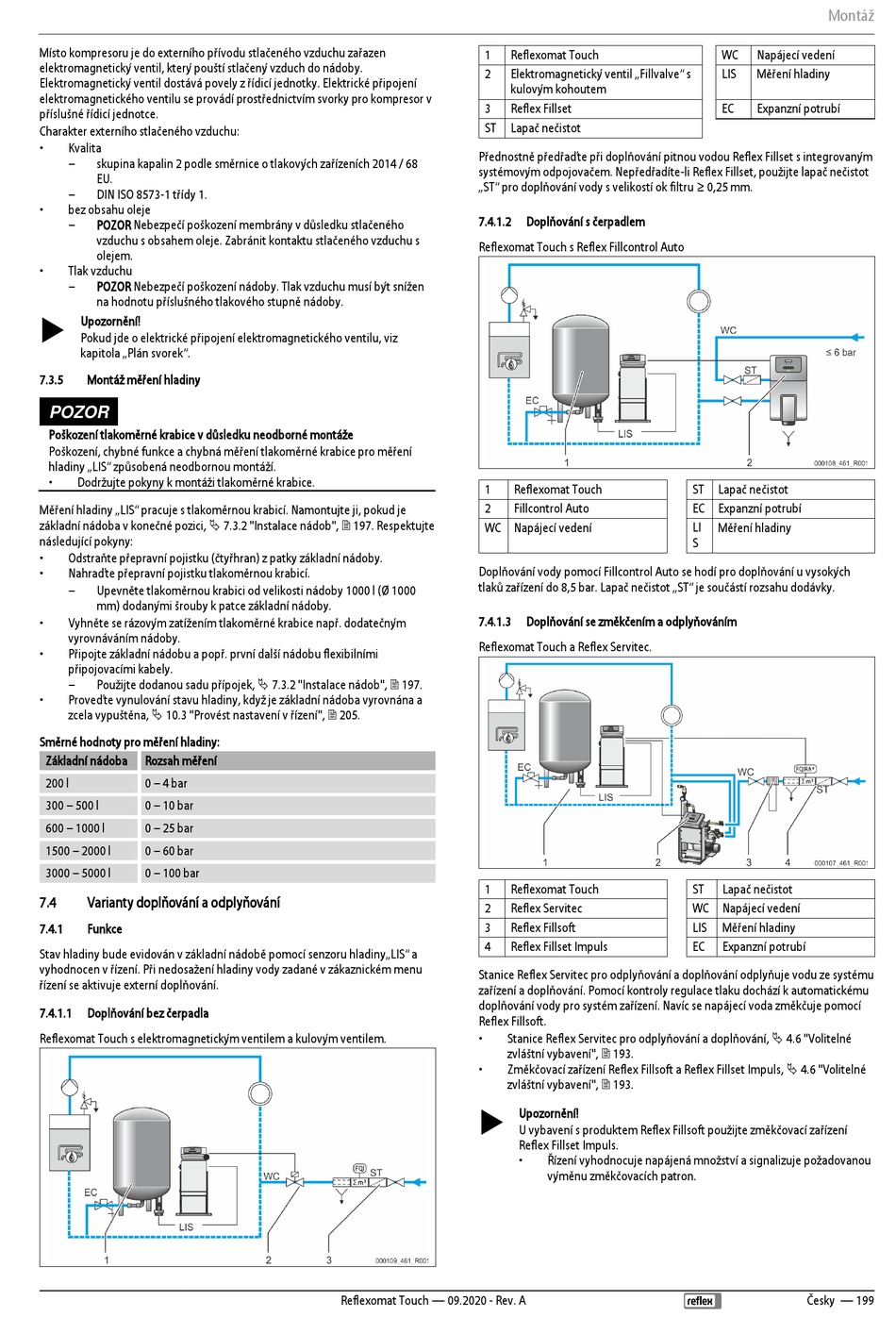

Místo kompresoru je do externího přívodu stlačeného vzduchu zařazen
elektromagnetický ventil, který pouští stlačený vzduch do nádoby.
Elektromagnetický ventil dostává povely z řídicí jednotky. Elektrické připojení
elektromagnetického ventilu se provádí prostřednictvím svorky pro kompresor v
příslušné řídicí jednotce.
Charakter externího stlačeného vzduchu:
•
Kvalita
–
skupina kapalin 2 podle směrnice o tlakových zařízeních 2014 / 68
EU.
–
DIN ISO 8573-1 třídy 1.
•
bez obsahu oleje
–
POZOR Nebezpečí poškození membrány v důsledku stlačeného
vzduchu s obsahem oleje. Zabránit kontaktu stlačeného vzduchu s
olejem.
•
Tlak vzduchu
–
POZOR Nebezpečí poškození nádoby. Tlak vzduchu musí být snížen
na hodnotu příslušného tlakového stupně nádoby.
Upozornění!
Pokud jde o elektrické připojení elektromagnetického ventilu, viz
kapitola „Plán svorek".
7.3.5
Montáž měření hladiny
POZOR
Poškození tlakoměrné krabice v důsledku neodborné montáže
Poškození, chybné funkce a chybná měření tlakoměrné krabice pro měření
hladiny „LIS" způsobená neodbornou montáží.
•
Dodržujte pokyny k montáži tlakoměrné krabice.
Měření hladiny „LIS" pracuje s tlakoměrnou krabicí. Namontujte ji, pokud je
základní nádoba v konečné pozici, 7.3.2 "Instalace nádob", 197. Respektujte
následující pokyny:
•
Odstraňte přepravní pojistku (čtyřhran) z patky základní nádoby.
•
Nahraďte přepravní pojistku tlakoměrnou krabicí.
–
Upevněte tlakoměrnou krabici od velikosti nádoby 1000 l (Ø 1000
mm) dodanými šrouby k patce základní nádoby.
•
Vyhněte se rázovým zatížením tlakoměrné krabice např. dodatečným
vyrovnáváním nádoby.
•
Připojte základní nádobu a popř. první další nádobu flexibilními
připojovacími kabely.
–
Použijte dodanou sadu přípojek, 7.3.2 "Instalace nádob", 197.
•
Proveďte vynulování stavu hladiny, když je základní nádoba vyrovnána a
zcela vypuštěna, 10.3 "Provést nastavení v řízení", 205.
Směrné hodnoty pro měření hladiny:
Základní nádoba
Rozsah měření
200 l
0 – 4 bar
300 – 500 l
0 – 10 bar
600 – 1000 l
0 – 25 bar
1500 – 2000 l
0 – 60 bar
3000 – 5000 l
0 – 100 bar
7.4
Varianty doplňování a odplyňování
7.4.1
Funkce
Stav hladiny bude evidován v základní nádobě pomocí senzoru hladiny„LIS" a
vyhodnocen v řízení. Při nedosažení hladiny vody zadané v zákaznickém menu
řízení se aktivuje externí doplňování.
7.4.1.1
Doplňování bez čerpadla
Reflexomat Touch s elektromagnetickým ventilem a kulovým ventilem.
1
Reflexomat Touch
2
Elektromagnetický ventil „Fillvalve" s
kulovým kohoutem
3
Reflex Fillset
ST
Lapač nečistot
Přednostně předřaďte při doplňování pitnou vodou Reflex Fillset s integrovaným
systémovým odpojovačem. Nepředřadíte-li Reflex Fillset, použijte lapač nečistot
„ST" pro doplňování vody s velikostí ok filtru ≥ 0,25 mm.
7.4.1.2
Reflexomat Touch s Reflex Fillcontrol Auto
1
2
WC Napájecí vedení
Doplňování vody pomocí Fillcontrol Auto se hodí pro doplňování u vysokých
tlaků zařízení do 8,5 bar. Lapač nečistot „ST" je součástí rozsahu dodávky.
7.4.1.3
Reflexomat Touch a Reflex Servitec.
1
Reflexomat Touch
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
Stanice Reflex Servitec pro odplyňování a doplňování odplyňuje vodu ze systému
zařízení a doplňování. Pomocí kontroly regulace tlaku dochází k automatickému
doplňování vody pro systém zařízení. Navíc se napájecí voda změkčuje pomocí
Reflex Fillsoft.
•
Stanice Reflex Servitec pro odplyňování a doplňování, 4.6 "Volitelné
zvláštní vybavení", 193.
•
Změkčovací zařízení Reflex Fillsoft a Reflex Fillset Impuls, 4.6 "Volitelné
zvláštní vybavení", 193.
Reflexomat Touch — 09.2020 - Rev. A
Doplňování s čerpadlem
Reflexomat Touch
Fillcontrol Auto
Doplňování se změkčením a odplyňováním
Upozornění!
U vybavení s produktem Reflex Fillsoft použijte změkčovací zařízení
Reflex Fillset Impuls.
•
Řízení vyhodnocuje napájená množství a signalizuje požadovanou
výměnu změkčovacích patron.
Montáž
WC
Napájecí vedení
LIS
Měření hladiny
EC
Expanzní potrubí
ST Lapač nečistot
EC Expanzní potrubí
LI
Měření hladiny
S
ST
Lapač nečistot
WC Napájecí vedení
LIS
Měření hladiny
EC
Expanzní potrubí
Česky — 199
