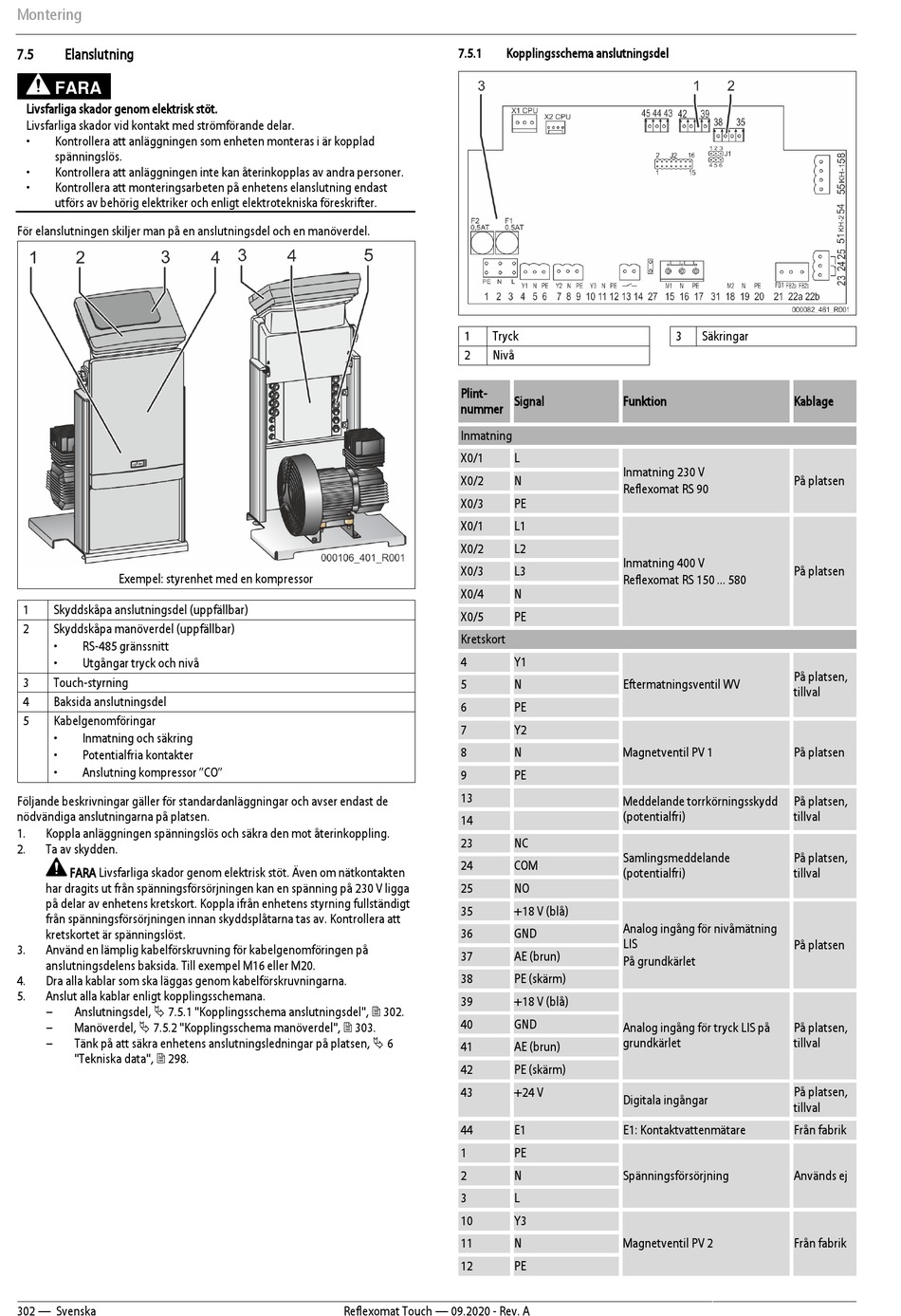

Montering
7.5
Elanslutning
FARA
Livsfarliga skador genom elektrisk stöt.
Livsfarliga skador vid kontakt med strömförande delar.
•
Kontrollera att anläggningen som enheten monteras i är kopplad
spänningslös.
•
Kontrollera att anläggningen inte kan återinkopplas av andra personer.
•
Kontrollera att monteringsarbeten på enhetens elanslutning endast
utförs av behörig elektriker och enligt elektrotekniska föreskrifter.
För elanslutningen skiljer man på en anslutningsdel och en manöverdel.
Exempel: styrenhet med en kompressor
1
Skyddskåpa anslutningsdel (uppfällbar)
2
Skyddskåpa manöverdel (uppfällbar)
•
RS-485 gränssnitt
•
Utgångar tryck och nivå
3
Touch-styrning
4
Baksida anslutningsdel
5
Kabelgenomföringar
•
Inmatning och säkring
•
Potentialfria kontakter
•
Anslutning kompressor "CO"
Följande beskrivningar gäller för standardanläggningar och avser endast de
nödvändiga anslutningarna på platsen.
1.
Koppla anläggningen spänningslös och säkra den mot återinkoppling.
2.
Ta av skydden.
FARA Livsfarliga skador genom elektrisk stöt. Även om nätkontakten
har dragits ut från spänningsförsörjningen kan en spänning på 230 V ligga
på delar av enhetens kretskort. Koppla ifrån enhetens styrning fullständigt
från spänningsförsörjningen innan skyddsplåtarna tas av. Kontrollera att
kretskortet är spänningslöst.
3.
Använd en lämplig kabelförskruvning för kabelgenomföringen på
anslutningsdelens baksida. Till exempel M16 eller M20.
4.
Dra alla kablar som ska läggas genom kabelförskruvningarna.
5.
Anslut alla kablar enligt kopplingsschemana.
–
Anslutningsdel, 7.5.1 "Kopplingsschema anslutningsdel", 302.
–
Manöverdel, 7.5.2 "Kopplingsschema manöverdel", 303.
–
Tänk på att säkra enhetens anslutningsledningar på platsen, 6
"Tekniska data", 298.
302 — Svenska
7.5.1
Kopplingsschema anslutningsdel
1
Tryck
2
Nivå
Plint-
Signal
nummer
Inmatning
X0/1
L
X0/2
N
X0/3
PE
X0/1
L1
X0/2
L2
X0/3
L3
X0/4
N
X0/5
PE
Kretskort
4
Y1
5
N
6
PE
7
Y2
8
N
9
PE
13
14
23
NC
24
COM
25
NO
35
+18 V (blå)
36
GND
37
AE (brun)
38
PE (skärm)
39
+18 V (blå)
40
GND
41
AE (brun)
42
PE (skärm)
43
+24 V
44
E1
1
PE
2
N
3
L
10
Y3
11
N
12
PE
Reflexomat Touch — 09.2020 - Rev. A
3
Säkringar
Funktion
Kablage
Inmatning 230 V
På platsen
Reflexomat RS 90
Inmatning 400 V
På platsen
Reflexomat RS 150 ... 580
På platsen,
Eftermatningsventil WV
tillval
Magnetventil PV 1
På platsen
Meddelande torrkörningsskydd
På platsen,
(potentialfri)
tillval
Samlingsmeddelande
På platsen,
(potentialfri)
tillval
Analog ingång för nivåmätning
LIS
På platsen
På grundkärlet
Analog ingång för tryck LIS på
På platsen,
grundkärlet
tillval
På platsen,
Digitala ingångar
tillval
E1: Kontaktvattenmätare
Från fabrik
Spänningsförsörjning
Används ej
Magnetventil PV 2
Från fabrik
