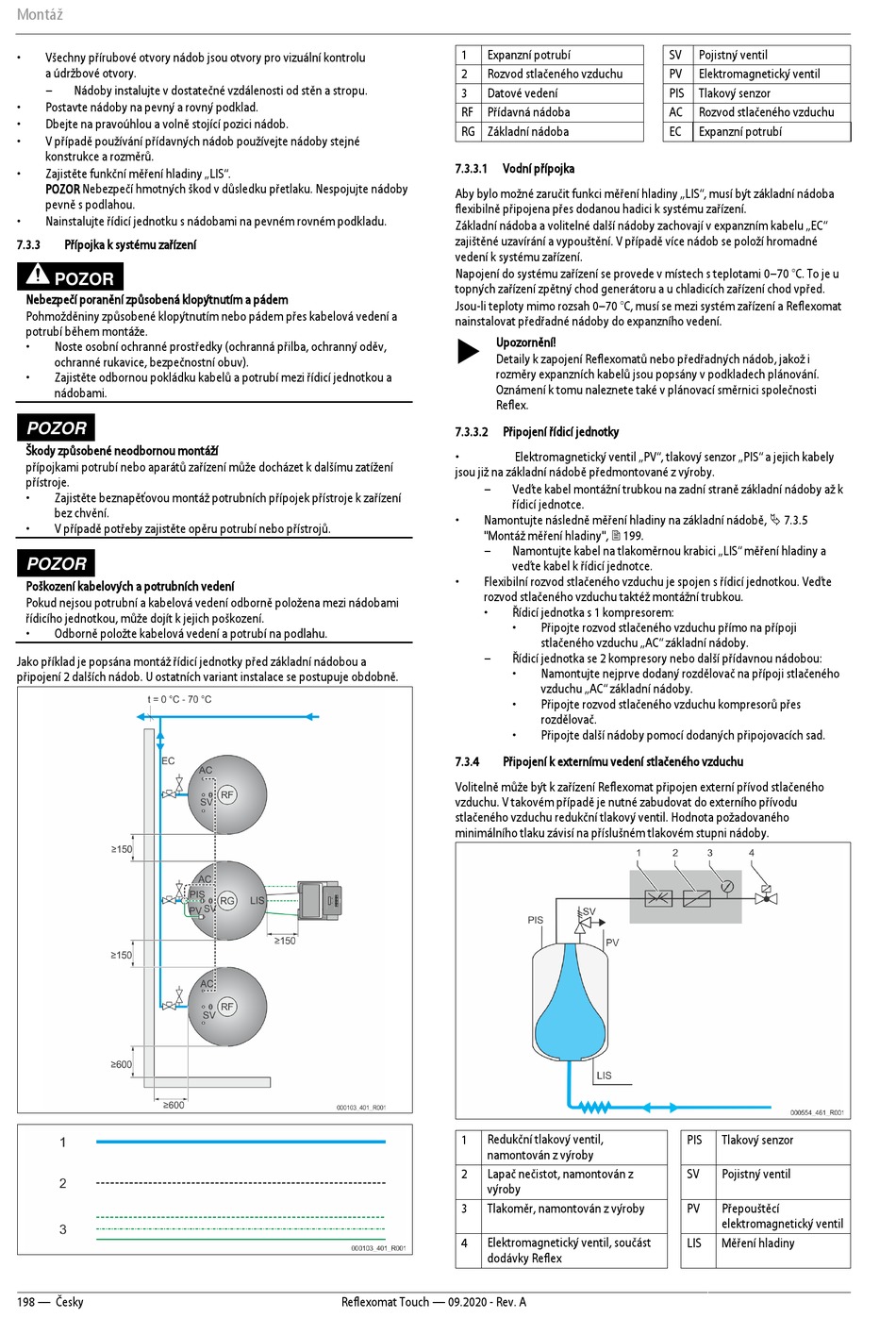

Montáž
•
Všechny přírubové otvory nádob jsou otvory pro vizuální kontrolu
a údržbové otvory.
–
Nádoby instalujte v dostatečné vzdálenosti od stěn a stropu.
•
Postavte nádoby na pevný a rovný podklad.
•
Dbejte na pravoúhlou a volně stojící pozici nádob.
•
V případě používání přídavných nádob používejte nádoby stejné
konstrukce a rozměrů.
•
Zajistěte funkční měření hladiny „LIS".
POZOR Nebezpečí hmotných škod v důsledku přetlaku. Nespojujte nádoby
pevně s podlahou.
•
Nainstalujte řídicí jednotku s nádobami na pevném rovném podkladu.
7.3.3
Přípojka k systému zařízení
POZOR
Nebezpečí poranění způsobená klopýtnutím a pádem
Pohmožděniny způsobené klopýtnutím nebo pádem přes kabelová vedení a
potrubí během montáže.
•
Noste osobní ochranné prostředky (ochranná přilba, ochranný oděv,
ochranné rukavice, bezpečnostní obuv).
•
Zajistěte odbornou pokládku kabelů a potrubí mezi řídicí jednotkou a
nádobami.
POZOR
Škody způsobené neodbornou montáží
přípojkami potrubí nebo aparátů zařízení může docházet k dalšímu zatížení
přístroje.
•
Zajistěte beznapěťovou montáž potrubních přípojek přístroje k zařízení
bez chvění.
•
V případě potřeby zajistěte opěru potrubí nebo přístrojů.
POZOR
Poškození kabelových a potrubních vedení
Pokud nejsou potrubní a kabelová vedení odborně položena mezi nádobami
řídicího jednotkou, může dojít k jejich poškození.
•
Odborně položte kabelová vedení a potrubí na podlahu.
Jako příklad je popsána montáž řídicí jednotky před základní nádobou a
připojení 2 dalších nádob. U ostatních variant instalace se postupuje obdobně.
198 — Česky
1
Expanzní potrubí
2
Rozvod stlačeného vzduchu
3
Datové vedení
RF Přídavná nádoba
RG Základní nádoba
7.3.3.1
Vodní přípojka
Aby bylo možné zaručit funkci měření hladiny „LIS", musí být základní nádoba
flexibilně připojena přes dodanou hadici k systému zařízení.
Základní nádoba a volitelné další nádoby zachovají v expanzním kabelu „EC"
zajištěné uzavírání a vypouštění. V případě více nádob se položí hromadné
vedení k systému zařízení.
Napojení do systému zařízení se provede v místech s teplotami 0–70 °C. To je u
topných zařízení zpětný chod generátoru a u chladicích zařízení chod vpřed.
Jsou-li teploty mimo rozsah 0–70 °C, musí se mezi systém zařízení a Reflexomat
nainstalovat předřadné nádoby do expanzního vedení.
Upozornění!
Detaily k zapojení Reflexomatů nebo předřadných nádob, jakož i
rozměry expanzních kabelů jsou popsány v podkladech plánování.
Oznámení k tomu naleznete také v plánovací směrnici společnosti
Reflex.
7.3.3.2
Připojení řídicí jednotky
•
jsou již na základní nádobě předmontované z výroby.
–
•
Namontujte následně měření hladiny na základní nádobě, 7.3.5
"Montáž měření hladiny", 199.
–
•
Flexibilní rozvod stlačeného vzduchu je spojen s řídicí jednotkou. Veďte
rozvod stlačeného vzduchu taktéž montážní trubkou.
•
–
7.3.4
Připojení k externímu vedení stlačeného vzduchu
Volitelně může být k zařízení Reflexomat připojen externí přívod stlačeného
vzduchu. V takovém případě je nutné zabudovat do externího přívodu
stlačeného vzduchu redukční tlakový ventil. Hodnota požadovaného
minimálního tlaku závisí na příslušném tlakovém stupni nádoby.
1
Redukční tlakový ventil,
namontován z výroby
2
Lapač nečistot, namontován z
výroby
3
Tlakoměr, namontován z výroby
4
Elektromagnetický ventil, součást
dodávky Reflex
Reflexomat Touch — 09.2020 - Rev. A
SV
PV
PIS
AC
EC
Elektromagnetický ventil „PV", tlakový senzor „PIS" a jejich kabely
Veďte kabel montážní trubkou na zadní straně základní nádoby až k
řídicí jednotce.
Namontujte kabel na tlakoměrnou krabici „LIS" měření hladiny a
veďte kabel k řídicí jednotce.
Řídicí jednotka s 1 kompresorem:
•
Připojte rozvod stlačeného vzduchu přímo na přípoji
stlačeného vzduchu „AC" základní nádoby.
Řídicí jednotka se 2 kompresory nebo další přídavnou nádobou:
•
Namontujte nejprve dodaný rozdělovač na přípoji stlačeného
vzduchu „AC" základní nádoby.
•
Připojte rozvod stlačeného vzduchu kompresorů přes
rozdělovač.
•
Připojte další nádoby pomocí dodaných připojovacích sad.
Pojistný ventil
Elektromagnetický ventil
Tlakový senzor
Rozvod stlačeného vzduchu
Expanzní potrubí
PIS
Tlakový senzor
SV
Pojistný ventil
PV
Přepouštěcí
elektromagnetický ventil
LIS
Měření hladiny
