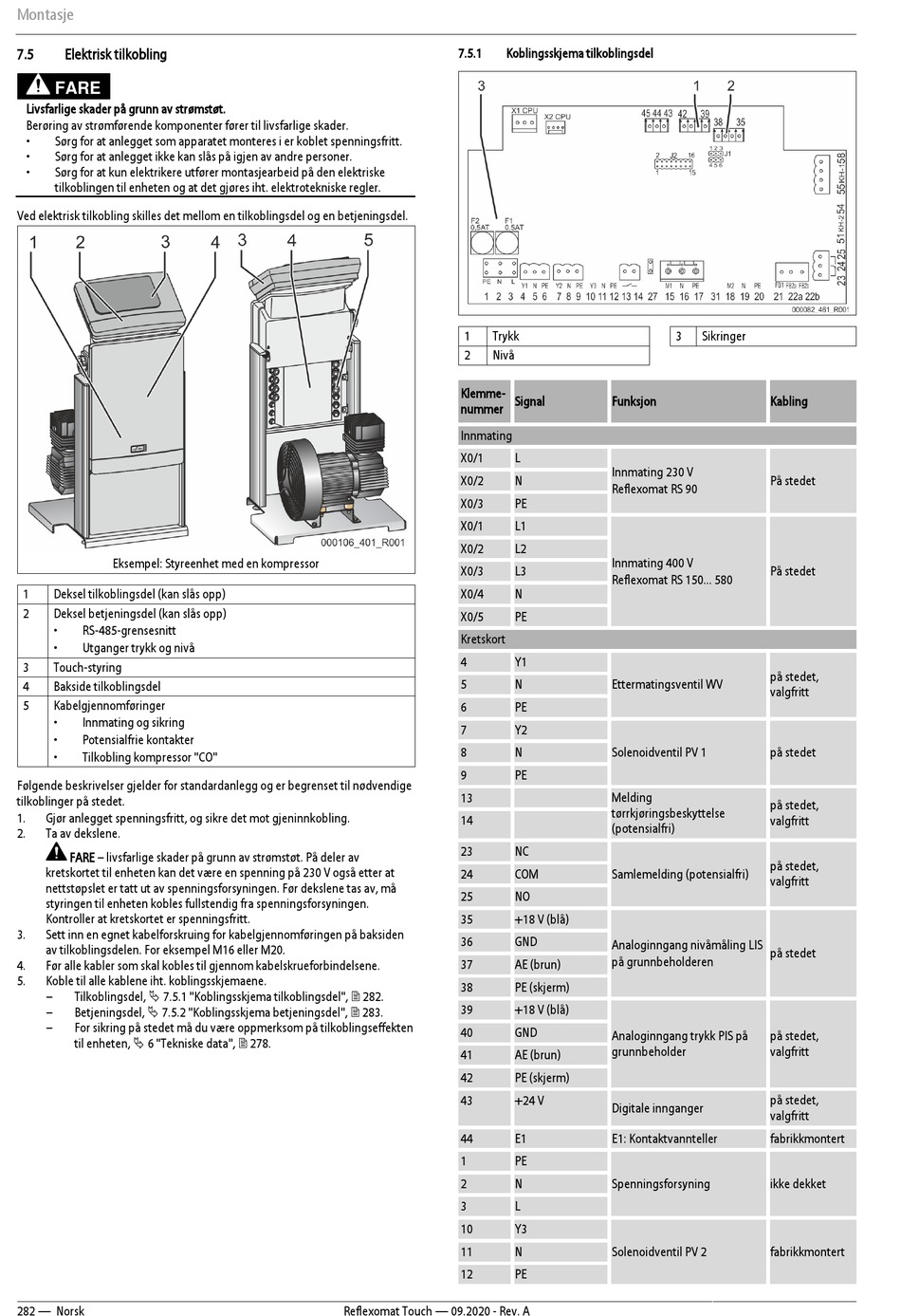

Montasje
7.5
Elektrisk tilkobling
FARE
Livsfarlige skader på grunn av strømstøt.
Berøring av strømførende komponenter fører til livsfarlige skader.
Sørg for at anlegget som apparatet monteres i er koblet spenningsfritt.
Sørg for at anlegget ikke kan slås på igjen av andre personer.
Sørg for at kun elektrikere utfører montasjearbeid på den elektriske
tilkoblingen til enheten og at det gjøres iht. elektrotekniske regler.
Ved elektrisk tilkobling skilles det mellom en tilkoblingsdel og en betjeningsdel.
Eksempel: Styreenhet med en kompressor
1
Deksel tilkoblingsdel (kan slås opp)
2
Deksel betjeningsdel (kan slås opp)
RS-485-grensesnitt
Utganger trykk og nivå
3
Touch-styring
4
Bakside tilkoblingsdel
5
Kabelgjennomføringer
Innmating og sikring
Potensialfrie kontakter
Tilkobling kompressor "CO"
Følgende beskrivelser gjelder for standardanlegg og er begrenset til nødvendige
tilkoblinger på stedet.
1.
Gjør anlegget spenningsfritt, og sikre det mot gjeninnkobling.
2.
Ta av dekslene.
FARE – livsfarlige skader på grunn av strømstøt. På deler av
kretskortet til enheten kan det være en spenning på 230 V også etter at
nettstøpslet er tatt ut av spenningsforsyningen. Før dekslene tas av, må
styringen til enheten kobles fullstendig fra spenningsforsyningen.
Kontroller at kretskortet er spenningsfritt.
3.
Sett inn en egnet kabelforskruing for kabelgjennomføringen på baksiden
av tilkoblingsdelen. For eksempel M16 eller M20.
4.
Før alle kabler som skal kobles til gjennom kabelskrueforbindelsene.
5.
Koble til alle kablene iht. koblingsskjemaene.
Tilkoblingsdel,  7.5.1 "Koblingsskjema tilkoblingsdel",  282.
Betjeningsdel,  7.5.2 "Koblingsskjema betjeningsdel",  283.
For sikring på stedet må du være oppmerksom på tilkoblingseffekten
til enheten,  6 "Tekniske data",  278.
282 — Norsk
7.5.1
Koblingsskjema tilkoblingsdel
1
Trykk
2
Nivå
Klemme-
nummer
Innmating
X0/1
X0/2
X0/3
X0/1
X0/2
X0/3
X0/4
X0/5
Kretskort
4
5
6
7
8
9
13
14
23
24
25
35
36
37
38
39
40
41
42
43
44
1
2
3
10
11
12
Reflexomat Touch — 09.2020 - Rev. A
3
Signal
Funksjon
L
Innmating 230 V
N
Reflexomat RS 90
PE
L1
L2
Innmating 400 V
L3
Reflexomat RS 150... 580
N
PE
Y1
N
Ettermatingsventil WV
PE
Y2
N
Solenoidventil PV 1
PE
Melding
tørrkjøringsbeskyttelse
(potensialfri)
NC
COM
Samlemelding (potensialfri)
NO
+18 V (blå)
GND
Analoginngang nivåmåling LIS
på grunnbeholderen
AE (brun)
PE (skjerm)
+18 V (blå)
GND
Analoginngang trykk PIS på
grunnbeholder
AE (brun)
PE (skjerm)
+24 V
Digitale innganger
E1
E1: Kontaktvannteller
PE
N
Spenningsforsyning
L
Y3
N
Solenoidventil PV 2
PE
Sikringer
Kabling
På stedet
På stedet
på stedet,
valgfritt
på stedet
på stedet,
valgfritt
på stedet,
valgfritt
på stedet
på stedet,
valgfritt
på stedet,
valgfritt
fabrikkmontert
ikke dekket
fabrikkmontert
