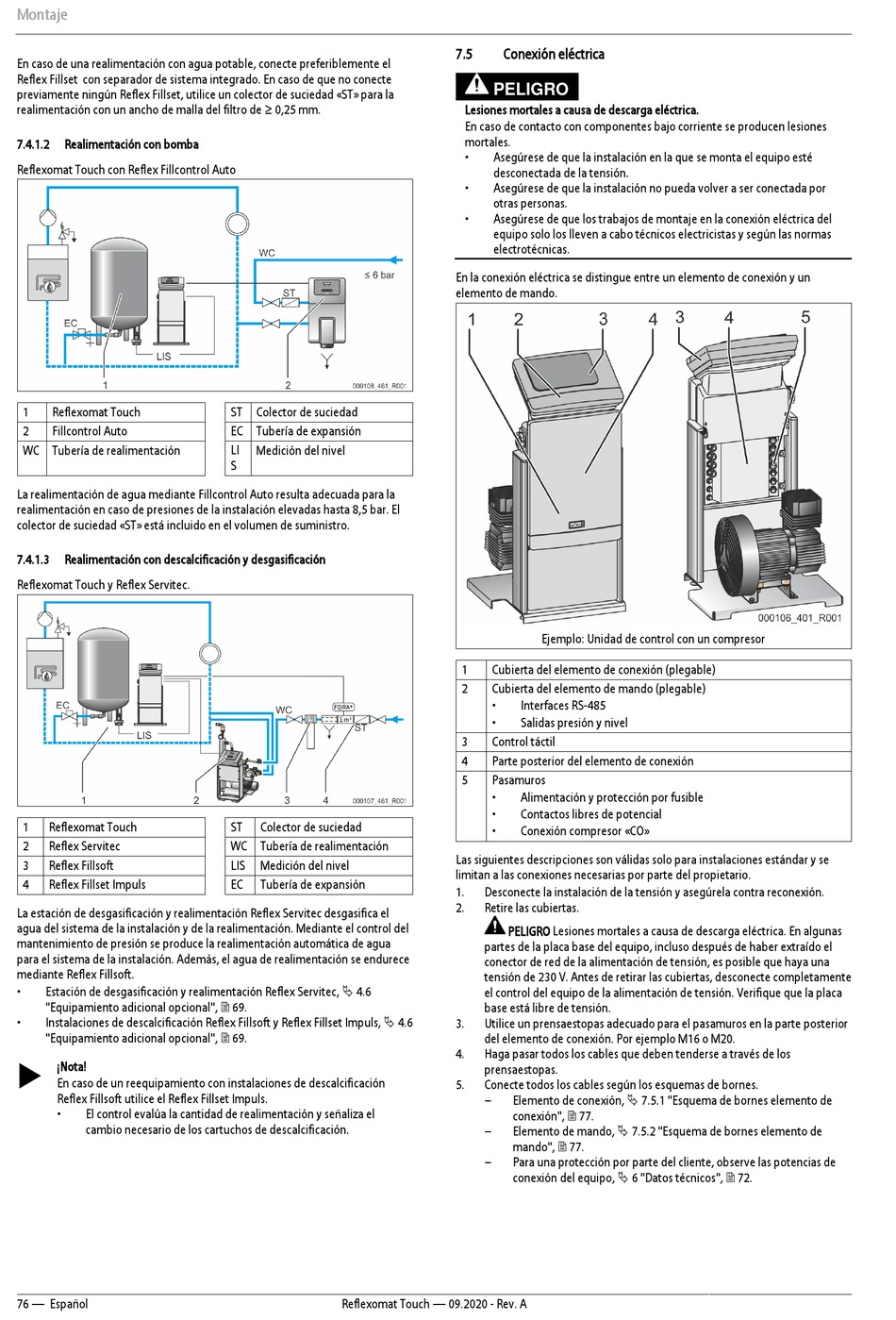

Montaje
En caso de una realimentación con agua potable, conecte preferiblemente el
Reflex Fillset con separador de sistema integrado. En caso de que no conecte
previamente ningún Reflex Fillset, utilice un colector de suciedad «ST» para la
realimentación con un ancho de malla del filtro de ≥ 0,25 mm.
7.4.1.2
Realimentación con bomba
Reflexomat Touch con Reflex Fillcontrol Auto
1
Reflexomat Touch
2
Fillcontrol Auto
WC Tubería de realimentación
La realimentación de agua mediante Fillcontrol Auto resulta adecuada para la
realimentación en caso de presiones de la instalación elevadas hasta 8,5 bar. El
colector de suciedad «ST» está incluido en el volumen de suministro.
7.4.1.3
Realimentación con descalcificación y desgasificación
Reflexomat Touch y Reflex Servitec.
1
Reflexomat Touch
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
La estación de desgasificación y realimentación Reflex Servitec desgasifica el
agua del sistema de la instalación y de la realimentación. Mediante el control del
mantenimiento de presión se produce la realimentación automática de agua
para el sistema de la instalación. Además, el agua de realimentación se endurece
mediante Reflex Fillsoft.
•
Estación de desgasificación y realimentación Reflex Servitec, 4.6
"Equipamiento adicional opcional", 69.
Instalaciones de descalcificación Reflex Fillsoft y Reflex Fillset Impuls, 4.6
•
"Equipamiento adicional opcional", 69.
¡Nota!
En caso de un reequipamiento con instalaciones de descalcificación
Reflex Fillsoft utilice el Reflex Fillset Impuls.
•
El control evalúa la cantidad de realimentación y señaliza el
cambio necesario de los cartuchos de descalcificación.
76 — Español
ST Colector de suciedad
EC Tubería de expansión
LI
Medición del nivel
S
ST
Colector de suciedad
WC Tubería de realimentación
LIS
Medición del nivel
EC
Tubería de expansión
Reflexomat Touch — 09.2020 - Rev. A
7.5
Conexión eléctrica
PELIGRO
Lesiones mortales a causa de descarga eléctrica.
En caso de contacto con componentes bajo corriente se producen lesiones
mortales.
•
Asegúrese de que la instalación en la que se monta el equipo esté
desconectada de la tensión.
•
Asegúrese de que la instalación no pueda volver a ser conectada por
otras personas.
•
Asegúrese de que los trabajos de montaje en la conexión eléctrica del
equipo solo los lleven a cabo técnicos electricistas y según las normas
electrotécnicas.
En la conexión eléctrica se distingue entre un elemento de conexión y un
elemento de mando.
Ejemplo: Unidad de control con un compresor
1
Cubierta del elemento de conexión (plegable)
2
Cubierta del elemento de mando (plegable)
•
Interfaces RS-485
•
Salidas presión y nivel
3
Control táctil
4
Parte posterior del elemento de conexión
5
Pasamuros
•
Alimentación y protección por fusible
•
Contactos libres de potencial
•
Conexión compresor «CO»
Las siguientes descripciones son válidas solo para instalaciones estándar y se
limitan a las conexiones necesarias por parte del propietario.
1.
Desconecte la instalación de la tensión y asegúrela contra reconexión.
2.
Retire las cubiertas.
PELIGRO Lesiones mortales a causa de descarga eléctrica. En algunas
partes de la placa base del equipo, incluso después de haber extraído el
conector de red de la alimentación de tensión, es posible que haya una
tensión de 230 V. Antes de retirar las cubiertas, desconecte completamente
el control del equipo de la alimentación de tensión. Verifique que la placa
base está libre de tensión.
3.
Utilice un prensaestopas adecuado para el pasamuros en la parte posterior
del elemento de conexión. Por ejemplo M16 o M20.
4.
Haga pasar todos los cables que deben tenderse a través de los
prensaestopas.
5.
Conecte todos los cables según los esquemas de bornes.
–
Elemento de conexión, 7.5.1 "Esquema de bornes elemento de
conexión", 77.
–
Elemento de mando, 7.5.2 "Esquema de bornes elemento de
mando", 77.
–
Para una protección por parte del cliente, observe las potencias de
conexión del equipo, 6 "Datos técnicos", 72.
