7.3.2

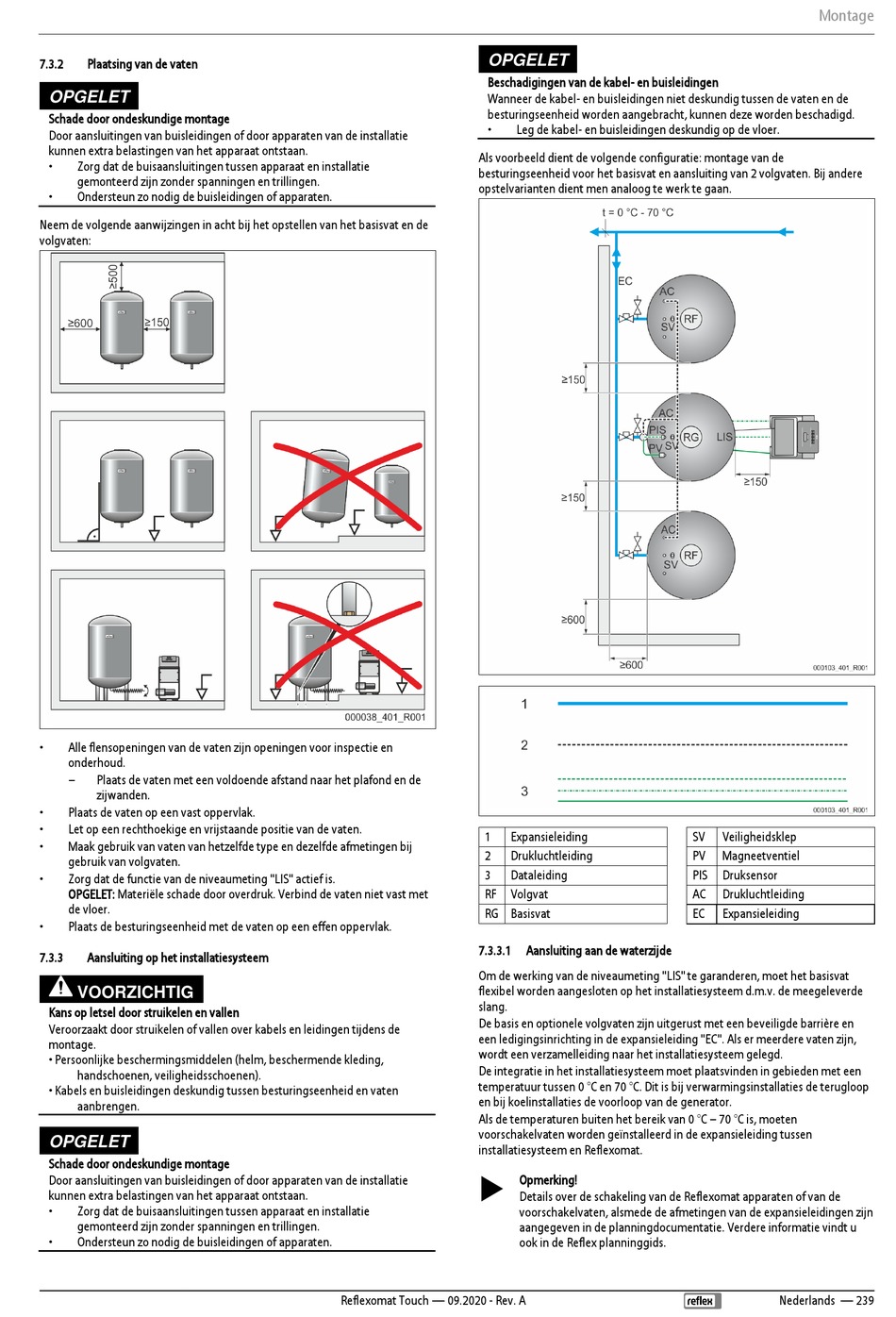

Plaatsing van de vaten
OPGELET
Schade door ondeskundige montage
Door aansluitingen van buisleidingen of door apparaten van de installatie
kunnen extra belastingen van het apparaat ontstaan.
•
Zorg dat de buisaansluitingen tussen apparaat en installatie
gemonteerd zijn zonder spanningen en trillingen.
•
Ondersteun zo nodig de buisleidingen of apparaten.
Neem de volgende aanwijzingen in acht bij het opstellen van het basisvat en de
volgvaten:
•
Alle flensopeningen van de vaten zijn openingen voor inspectie en
onderhoud.
–
Plaats de vaten met een voldoende afstand naar het plafond en de
zijwanden.
•
Plaats de vaten op een vast oppervlak.
•
Let op een rechthoekige en vrijstaande positie van de vaten.
•
Maak gebruik van vaten van hetzelfde type en dezelfde afmetingen bij
gebruik van volgvaten.
•
Zorg dat de functie van de niveaumeting "LIS" actief is.
OPGELET: Materiële schade door overdruk. Verbind de vaten niet vast met
de vloer.
•
Plaats de besturingseenheid met de vaten op een effen oppervlak.
7.3.3
Aansluiting op het installatiesysteem
VOORZICHTIG
Kans op letsel door struikelen en vallen
Veroorzaakt door struikelen of vallen over kabels en leidingen tijdens de
montage.
• Persoonlijke beschermingsmiddelen (helm, beschermende kleding,
handschoenen, veiligheidsschoenen).
• Kabels en buisleidingen deskundig tussen besturingseenheid en vaten
aanbrengen.
OPGELET
Schade door ondeskundige montage
Door aansluitingen van buisleidingen of door apparaten van de installatie
kunnen extra belastingen van het apparaat ontstaan.
•
Zorg dat de buisaansluitingen tussen apparaat en installatie
gemonteerd zijn zonder spanningen en trillingen.
•
Ondersteun zo nodig de buisleidingen of apparaten.
OPGELET
Beschadigingen van de kabel- en buisleidingen
Wanneer de kabel- en buisleidingen niet deskundig tussen de vaten en de
besturingseenheid worden aangebracht, kunnen deze worden beschadigd.
•
Als voorbeeld dient de volgende configuratie: montage van de
besturingseenheid voor het basisvat en aansluiting van 2 volgvaten. Bij andere
opstelvarianten dient men analoog te werk te gaan.
1
Expansieleiding
2
Drukluchtleiding
3
Dataleiding
RF Volgvat
RG Basisvat
7.3.3.1
Om de werking van de niveaumeting "LIS" te garanderen, moet het basisvat
flexibel worden aangesloten op het installatiesysteem d.m.v. de meegeleverde
slang.
De basis en optionele volgvaten zijn uitgerust met een beveiligde barrière en
een ledigingsinrichting in de expansieleiding "EC". Als er meerdere vaten zijn,
wordt een verzamelleiding naar het installatiesysteem gelegd.
De integratie in het installatiesysteem moet plaatsvinden in gebieden met een
temperatuur tussen 0 °C en 70 °C. Dit is bij verwarmingsinstallaties de terugloop
en bij koelinstallaties de voorloop van de generator.
Als de temperaturen buiten het bereik van 0 °C – 70 °C is, moeten
voorschakelvaten worden geïnstalleerd in de expansieleiding tussen
installatiesysteem en Reflexomat.
Reflexomat Touch — 09.2020 - Rev. A
Leg de kabel- en buisleidingen deskundig op de vloer.
Aansluiting aan de waterzijde
Opmerking!
Details over de schakeling van de Reflexomat apparaten of van de
voorschakelvaten, alsmede de afmetingen van de expansieleidingen zijn
aangegeven in de planningdocumentatie. Verdere informatie vindt u
ook in de Reflex planninggids.
Montage
SV
Veiligheidsklep
PV
Magneetventiel
PIS
Druksensor
AC
Drukluchtleiding
EC
Expansieleiding
Nederlands — 239
