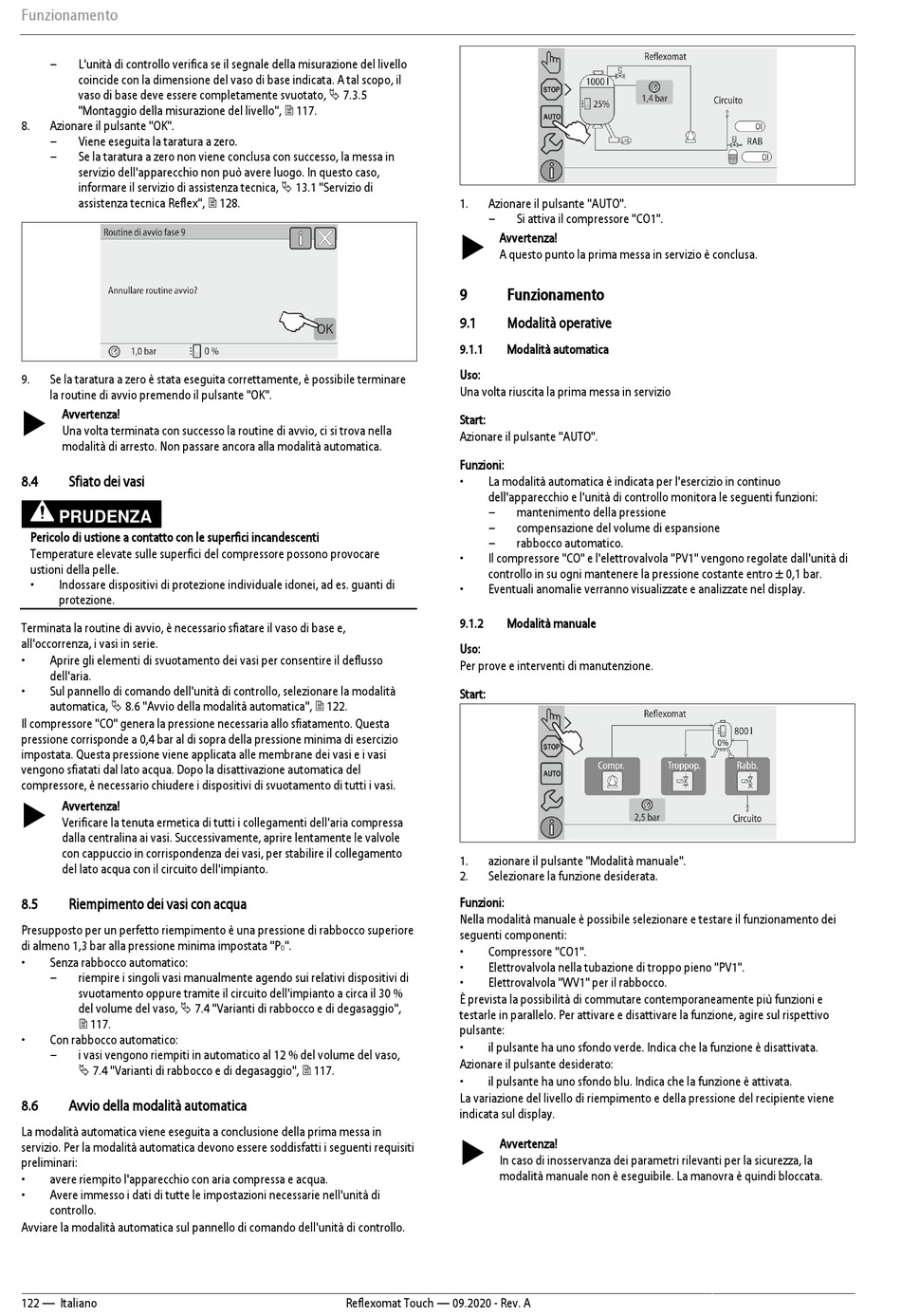

Funzionamento
–
L'unità di controllo verifica se il segnale della misurazione del livello
coincide con la dimensione del vaso di base indicata. A tal scopo, il
vaso di base deve essere completamente svuotato, 7.3.5
"Montaggio della misurazione del livello", 117.
8.
Azionare il pulsante "OK".
–
Viene eseguita la taratura a zero.
–
Se la taratura a zero non viene conclusa con successo, la messa in
servizio dell'apparecchio non può avere luogo. In questo caso,
informare il servizio di assistenza tecnica, 13.1 "Servizio di
assistenza tecnica Reflex", 128.
9.
Se la taratura a zero è stata eseguita correttamente, è possibile terminare
la routine di avvio premendo il pulsante "OK".
Avvertenza!
Una volta terminata con successo la routine di avvio, ci si trova nella
modalità di arresto. Non passare ancora alla modalità automatica.
8.4
Sfiato dei vasi
PRUDENZA
Pericolo di ustione a contatto con le superfici incandescenti
Temperature elevate sulle superfici del compressore possono provocare
ustioni della pelle.
•
Indossare dispositivi di protezione individuale idonei, ad es. guanti di
protezione.
Terminata la routine di avvio, è necessario sfiatare il vaso di base e,
all'occorrenza, i vasi in serie.
•
Aprire gli elementi di svuotamento dei vasi per consentire il deflusso
dell'aria.
•
Sul pannello di comando dell'unità di controllo, selezionare la modalità
automatica, 8.6 "Avvio della modalità automatica", 122.
Il compressore "CO" genera la pressione necessaria allo sfiatamento. Questa
pressione corrisponde a 0,4 bar al di sopra della pressione minima di esercizio
impostata. Questa pressione viene applicata alle membrane dei vasi e i vasi
vengono sfiatati dal lato acqua. Dopo la disattivazione automatica del
compressore, è necessario chiudere i dispositivi di svuotamento di tutti i vasi.
Avvertenza!
Verificare la tenuta ermetica di tutti i collegamenti dell'aria compressa
dalla centralina ai vasi. Successivamente, aprire lentamente le valvole
con cappuccio in corrispondenza dei vasi, per stabilire il collegamento
del lato acqua con il circuito dell'impianto.
8.5
Riempimento dei vasi con acqua
Presupposto per un perfetto riempimento è una pressione di rabbocco superiore
di almeno 1,3 bar alla pressione minima impostata "P
•
Senza rabbocco automatico:
–
riempire i singoli vasi manualmente agendo sui relativi dispositivi di
svuotamento oppure tramite il circuito dell'impianto a circa il 30 %
del volume del vaso, 7.4 "Varianti di rabbocco e di degasaggio",
117.
•
Con rabbocco automatico:
–
i vasi vengono riempiti in automatico al 12 % del volume del vaso,
7.4 "Varianti di rabbocco e di degasaggio", 117.
8.6
Avvio della modalità automatica
La modalità automatica viene eseguita a conclusione della prima messa in
servizio. Per la modalità automatica devono essere soddisfatti i seguenti requisiti
preliminari:
•
avere riempito l'apparecchio con aria compressa e acqua.
•
Avere immesso i dati di tutte le impostazioni necessarie nell'unità di
controllo.
Avviare la modalità automatica sul pannello di comando dell'unità di controllo.
122 — Italiano
".
0
Reflexomat Touch — 09.2020 - Rev. A
1.
Azionare il pulsante "AUTO".
–
Si attiva il compressore "CO1".
Avvertenza!
A questo punto la prima messa in servizio è conclusa.
9
Funzionamento
9.1
Modalità operative
9.1.1
Modalità automatica
Uso:
Una volta riuscita la prima messa in servizio
Start:
Azionare il pulsante "AUTO".
Funzioni:
•
La modalità automatica è indicata per l'esercizio in continuo
dell'apparecchio e l'unità di controllo monitora le seguenti funzioni:
–
mantenimento della pressione
–
compensazione del volume di espansione
–
rabbocco automatico.
•
Il compressore "CO" e l'elettrovalvola "PV1" vengono regolate dall'unità di
controllo in su ogni mantenere la pressione costante entro ± 0,1 bar.
•
Eventuali anomalie verranno visualizzate e analizzate nel display.
9.1.2
Modalità manuale
Uso:
Per prove e interventi di manutenzione.
Start:
1.
azionare il pulsante "Modalità manuale".
2.
Selezionare la funzione desiderata.
Funzioni:
Nella modalità manuale è possibile selezionare e testare il funzionamento dei
seguenti componenti:
•
Compressore "CO1".
•
Elettrovalvola nella tubazione di troppo pieno "PV1".
•
Elettrovalvola "WV1" per il rabbocco.
È prevista la possibilità di commutare contemporaneamente più funzioni e
testarle in parallelo. Per attivare e disattivare la funzione, agire sul rispettivo
pulsante:
•
il pulsante ha uno sfondo verde. Indica che la funzione è disattivata.
Azionare il pulsante desiderato:
•
il pulsante ha uno sfondo blu. Indica che la funzione è attivata.
La variazione del livello di riempimento e della pressione del recipiente viene
indicata sul display.
Avvertenza!
In caso di inosservanza dei parametri rilevanti per la sicurezza, la
modalità manuale non è eseguibile. La manovra è quindi bloccata.
