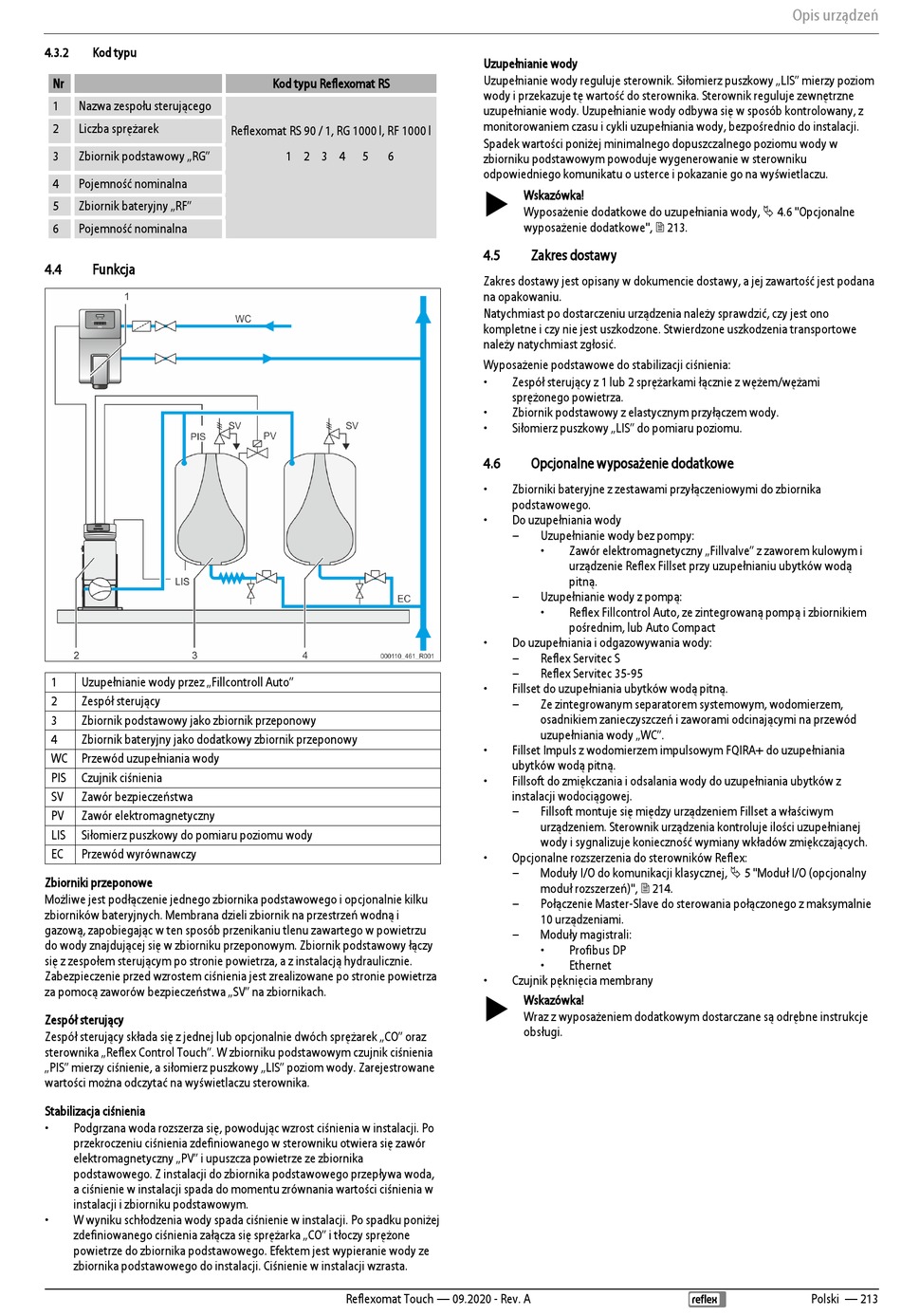

4.3.2
Kod typu
Nr
1
Nazwa zespołu sterującego
2
Liczba sprężarek
3
Zbiornik podstawowy „RG"
4
Pojemność nominalna
5
Zbiornik bateryjny „RF"
6
Pojemność nominalna
4.4
Funkcja
1
Uzupełnianie wody przez „Fillcontroll Auto"
2
Zespół sterujący
3
Zbiornik podstawowy jako zbiornik przeponowy
4
Zbiornik bateryjny jako dodatkowy zbiornik przeponowy
WC Przewód uzupełniania wody
PIS
Czujnik ciśnienia
SV
Zawór bezpieczeństwa
PV
Zawór elektromagnetyczny
LIS
Siłomierz puszkowy do pomiaru poziomu wody
EC
Przewód wyrównawczy
Zbiorniki przeponowe
Możliwe jest podłączenie jednego zbiornika podstawowego i opcjonalnie kilku
zbiorników bateryjnych. Membrana dzieli zbiornik na przestrzeń wodną i
gazową, zapobiegając w ten sposób przenikaniu tlenu zawartego w powietrzu
do wody znajdującej się w zbiorniku przeponowym. Zbiornik podstawowy łączy
się z zespołem sterującym po stronie powietrza, a z instalacją hydraulicznie.
Zabezpieczenie przed wzrostem ciśnienia jest zrealizowane po stronie powietrza
za pomocą zaworów bezpieczeństwa „SV" na zbiornikach.
Zespół sterujący
Zespół sterujący składa się z jednej lub opcjonalnie dwóch sprężarek „CO" oraz
sterownika „Reflex Control Touch". W zbiorniku podstawowym czujnik ciśnienia
„PIS" mierzy ciśnienie, a siłomierz puszkowy „LIS" poziom wody. Zarejestrowane
wartości można odczytać na wyświetlaczu sterownika.
Stabilizacja ciśnienia
•
Podgrzana woda rozszerza się, powodując wzrost ciśnienia w instalacji. Po
przekroczeniu ciśnienia zdefiniowanego w sterowniku otwiera się zawór
elektromagnetyczny „PV" i upuszcza powietrze ze zbiornika
podstawowego. Z instalacji do zbiornika podstawowego przepływa woda,
a ciśnienie w instalacji spada do momentu zrównania wartości ciśnienia w
instalacji i zbiorniku podstawowym.
•
W wyniku schłodzenia wody spada ciśnienie w instalacji. Po spadku poniżej
zdefiniowanego ciśnienia załącza się sprężarka „CO" i tłoczy sprężone
powietrze do zbiornika podstawowego. Efektem jest wypieranie wody ze
zbiornika podstawowego do instalacji. Ciśnienie w instalacji wzrasta.
Kod typu Reflexomat RS
Reflexomat RS 90 / 1, RG 1000 l, RF 1000 l
1 2 3 4
5
6
Reflexomat Touch — 09.2020 - Rev. A
Uzupełnianie wody
Uzupełnianie wody reguluje sterownik. Siłomierz puszkowy „LIS" mierzy poziom
wody i przekazuje tę wartość do sterownika. Sterownik reguluje zewnętrzne
uzupełnianie wody. Uzupełnianie wody odbywa się w sposób kontrolowany, z
monitorowaniem czasu i cykli uzupełniania wody, bezpośrednio do instalacji.
Spadek wartości poniżej minimalnego dopuszczalnego poziomu wody w
zbiorniku podstawowym powoduje wygenerowanie w sterowniku
odpowiedniego komunikatu o usterce i pokazanie go na wyświetlaczu.
Wskazówka!
Wyposażenie dodatkowe do uzupełniania wody, 4.6 "Opcjonalne
wyposażenie dodatkowe", 213.
4.5
Zakres dostawy
Zakres dostawy jest opisany w dokumencie dostawy, a jej zawartość jest podana
na opakowaniu.
Natychmiast po dostarczeniu urządzenia należy sprawdzić, czy jest ono
kompletne i czy nie jest uszkodzone. Stwierdzone uszkodzenia transportowe
należy natychmiast zgłosić.
Wyposażenie podstawowe do stabilizacji ciśnienia:
•
Zespół sterujący z 1 lub 2 sprężarkami łącznie z wężem/wężami
sprężonego powietrza.
•
Zbiornik podstawowy z elastycznym przyłączem wody.
•
Siłomierz puszkowy „LIS" do pomiaru poziomu.
4.6
Opcjonalne wyposażenie dodatkowe
•
Zbiorniki bateryjne z zestawami przyłączeniowymi do zbiornika
podstawowego.
•
Do uzupełniania wody
–
Uzupełnianie wody bez pompy:
•
Zawór elektromagnetyczny „Fillvalve" z zaworem kulowym i
urządzenie Reflex Fillset przy uzupełnianiu ubytków wodą
pitną.
–
Uzupełnianie wody z pompą:
•
Reflex Fillcontrol Auto, ze zintegrowaną pompą i zbiornikiem
pośrednim, lub Auto Compact
•
Do uzupełniania i odgazowywania wody:
–
Reflex Servitec S
–
Reflex Servitec 35-95
•
Fillset do uzupełniania ubytków wodą pitną.
–
Ze zintegrowanym separatorem systemowym, wodomierzem,
osadnikiem zanieczyszczeń i zaworami odcinającymi na przewód
uzupełniania wody „WC".
•
Fillset Impuls z wodomierzem impulsowym FQIRA+ do uzupełniania
ubytków wodą pitną.
•
Fillsoft do zmiękczania i odsalania wody do uzupełniania ubytków z
instalacji wodociągowej.
–
Fillsoft montuje się między urządzeniem Fillset a właściwym
urządzeniem. Sterownik urządzenia kontroluje ilości uzupełnianej
wody i sygnalizuje konieczność wymiany wkładów zmiękczających.
•
Opcjonalne rozszerzenia do sterowników Reflex:
–
Moduły I/O do komunikacji klasycznej, 5 "Moduł I/O (opcjonalny
moduł rozszerzeń)", 214.
–
Połączenie Master-Slave do sterowania połączonego z maksymalnie
10 urządzeniami.
–
Moduły magistrali:
•
Profibus DP
•
Ethernet
•
Czujnik pęknięcia membrany
Wskazówka!
Wraz z wyposażeniem dodatkowym dostarczane są odrębne instrukcje
obsługi.
Opis urządzeń
Polski — 213
