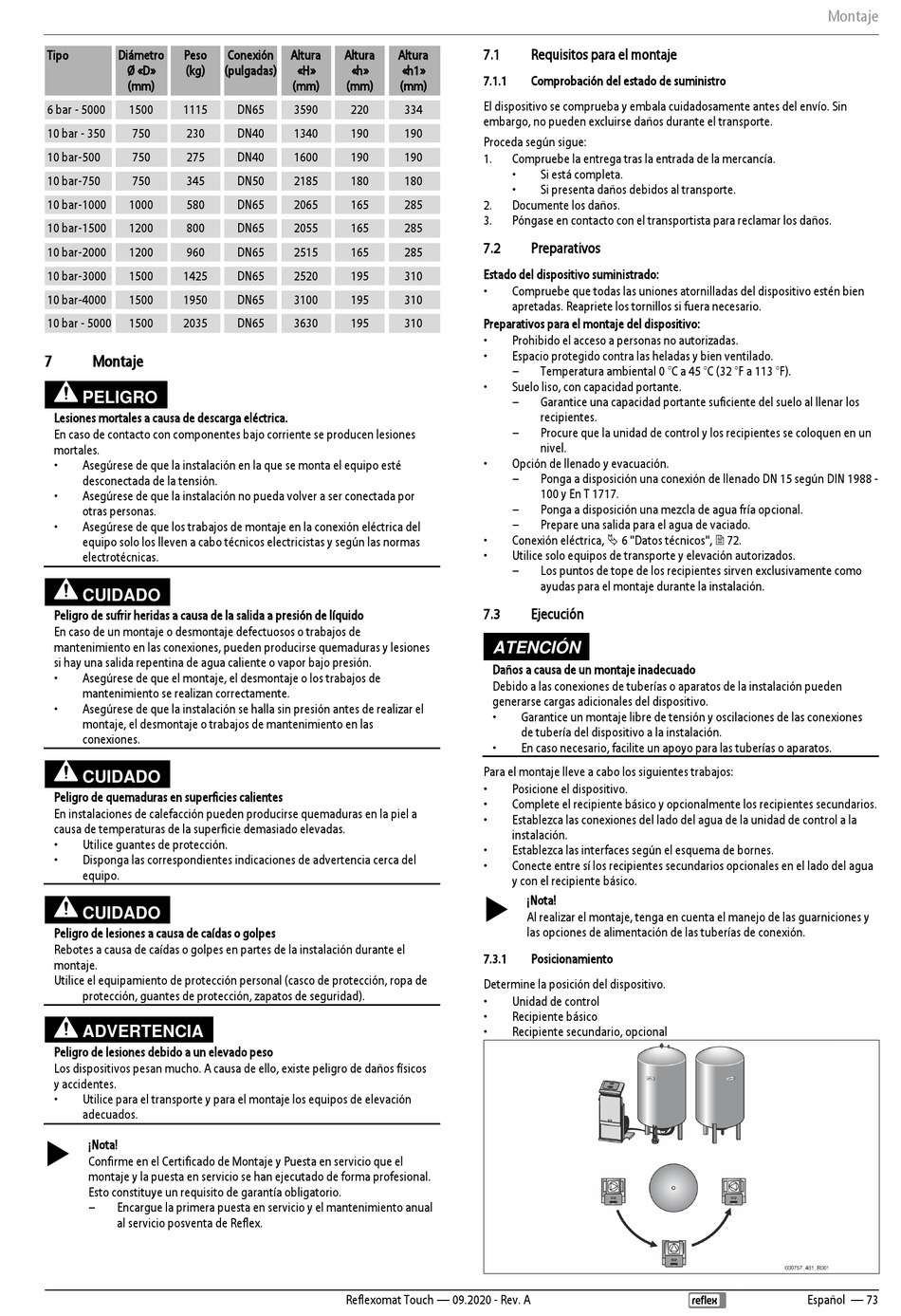

Tipo
Diámetro
Peso
Ø «D»
(kg)
(mm)
6 bar - 5000
1500
1115
10 bar - 350
750
230
10 bar-500
750
275
10 bar-750
750
345
10 bar-1000
1000
580
10 bar-1500
1200
800
10 bar-2000
1200
960
10 bar-3000
1500
1425
10 bar-4000
1500
1950
10 bar - 5000
1500
2035
7
Montaje
PELIGRO
Lesiones mortales a causa de descarga eléctrica.
En caso de contacto con componentes bajo corriente se producen lesiones
mortales.
•
Asegúrese de que la instalación en la que se monta el equipo esté
desconectada de la tensión.
•
Asegúrese de que la instalación no pueda volver a ser conectada por
otras personas.
•
Asegúrese de que los trabajos de montaje en la conexión eléctrica del
equipo solo los lleven a cabo técnicos electricistas y según las normas
electrotécnicas.
CUIDADO
Peligro de sufrir heridas a causa de la salida a presión de líquido
En caso de un montaje o desmontaje defectuosos o trabajos de
mantenimiento en las conexiones, pueden producirse quemaduras y lesiones
si hay una salida repentina de agua caliente o vapor bajo presión.
•
Asegúrese de que el montaje, el desmontaje o los trabajos de
mantenimiento se realizan correctamente.
•
Asegúrese de que la instalación se halla sin presión antes de realizar el
montaje, el desmontaje o trabajos de mantenimiento en las
conexiones.
CUIDADO
Peligro de quemaduras en superficies calientes
En instalaciones de calefacción pueden producirse quemaduras en la piel a
causa de temperaturas de la superficie demasiado elevadas.
•
Utilice guantes de protección.
•
Disponga las correspondientes indicaciones de advertencia cerca del
equipo.
CUIDADO
Peligro de lesiones a causa de caídas o golpes
Rebotes a causa de caídas o golpes en partes de la instalación durante el
montaje.
Utilice el equipamiento de protección personal (casco de protección, ropa de
protección, guantes de protección, zapatos de seguridad).
ADVERTENCIA
Peligro de lesiones debido a un elevado peso
Los dispositivos pesan mucho. A causa de ello, existe peligro de daños físicos
y accidentes.
•
Utilice para el transporte y para el montaje los equipos de elevación
adecuados.
¡Nota!
Confirme en el Certificado de Montaje y Puesta en servicio que el
montaje y la puesta en servicio se han ejecutado de forma profesional.
Esto constituye un requisito de garantía obligatorio.
–
Encargue la primera puesta en servicio y el mantenimiento anual
al servicio posventa de Reflex.
Conexión
Altura
Altura
(pulgadas)
«H»
«h»
(mm)
(mm)
DN65
3590
220
DN40
1340
190
DN40
1600
190
DN50
2185
180
DN65
2065
165
DN65
2055
165
DN65
2515
165
DN65
2520
195
DN65
3100
195
DN65
3630
195
Reflexomat Touch — 09.2020 - Rev. A
7.1
Requisitos para el montaje
Altura
«h1»
7.1.1
Comprobación del estado de suministro
(mm)
El dispositivo se comprueba y embala cuidadosamente antes del envío. Sin
334
embargo, no pueden excluirse daños durante el transporte.
190
Proceda según sigue:
190
1.
Compruebe la entrega tras la entrada de la mercancía.
•
Si está completa.
180
•
Si presenta daños debidos al transporte.
285
2.
Documente los daños.
3.
Póngase en contacto con el transportista para reclamar los daños.
285
7.2
Preparativos
285
Estado del dispositivo suministrado:
310
•
Compruebe que todas las uniones atornilladas del dispositivo estén bien
310
apretadas. Reapriete los tornillos si fuera necesario.
310
Preparativos para el montaje del dispositivo:
•
Prohibido el acceso a personas no autorizadas.
•
Espacio protegido contra las heladas y bien ventilado.
–
Temperatura ambiental 0 °C a 45 °C (32 °F a 113 °F).
•
Suelo liso, con capacidad portante.
–
Garantice una capacidad portante suficiente del suelo al llenar los
recipientes.
–
Procure que la unidad de control y los recipientes se coloquen en un
nivel.
•
Opción de llenado y evacuación.
–
Ponga a disposición una conexión de llenado DN 15 según DIN 1988 -
100 y En T 1717.
–
Ponga a disposición una mezcla de agua fría opcional.
–
Prepare una salida para el agua de vaciado.
•
Conexión eléctrica, 6 "Datos técnicos", 72.
•
Utilice solo equipos de transporte y elevación autorizados.
–
Los puntos de tope de los recipientes sirven exclusivamente como
ayudas para el montaje durante la instalación.
7.3
Ejecución
ATENCIÓN
Daños a causa de un montaje inadecuado
Debido a las conexiones de tuberías o aparatos de la instalación pueden
generarse cargas adicionales del dispositivo.
•
Garantice un montaje libre de tensión y oscilaciones de las conexiones
de tubería del dispositivo a la instalación.
•
En caso necesario, facilite un apoyo para las tuberías o aparatos.
Para el montaje lleve a cabo los siguientes trabajos:
•
Posicione el dispositivo.
•
Complete el recipiente básico y opcionalmente los recipientes secundarios.
•
Establezca las conexiones del lado del agua de la unidad de control a la
instalación.
•
Establezca las interfaces según el esquema de bornes.
•
Conecte entre sí los recipientes secundarios opcionales en el lado del agua
y con el recipiente básico.
¡Nota!
Al realizar el montaje, tenga en cuenta el manejo de las guarniciones y
las opciones de alimentación de las tuberías de conexión.
7.3.1
Posicionamiento
Determine la posición del dispositivo.
•
Unidad de control
•
Recipiente básico
•
Recipiente secundario, opcional
Montaje
Español — 73
