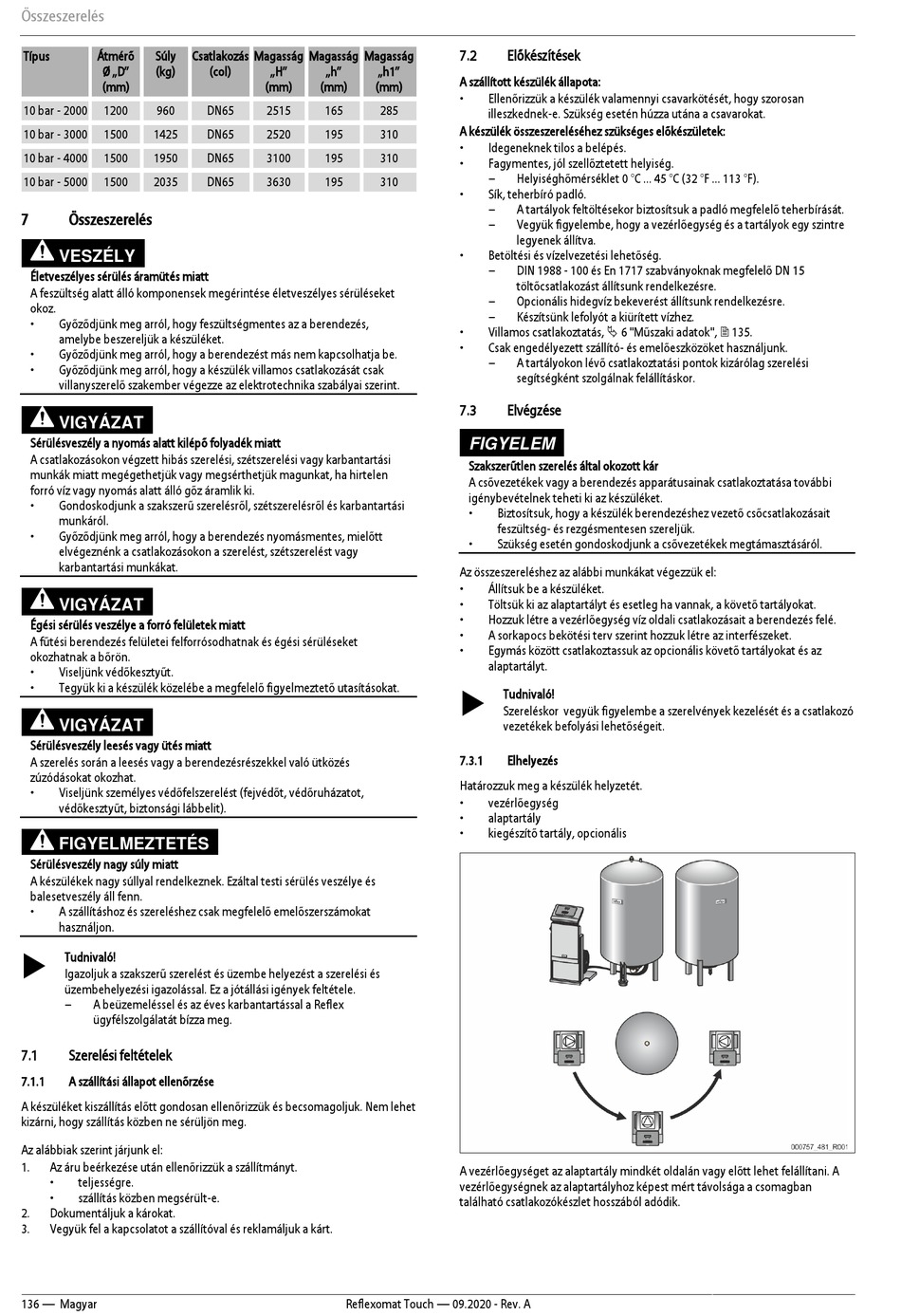

Összeszerelés
Típus
Átmérő
Súly
Ø „D"
(kg)
(mm)
10 bar - 2000
1200
960
10 bar - 3000
1500
1425
10 bar - 4000
1500
1950
10 bar - 5000
1500
2035
7
Összeszerelés
VESZÉLY
Életveszélyes sérülés áramütés miatt
A feszültség alatt álló komponensek megérintése életveszélyes sérüléseket
okoz.
•
Győződjünk meg arról, hogy feszültségmentes az a berendezés,
amelybe beszereljük a készüléket.
•
Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
•
Győződjünk meg arról, hogy a készülék villamos csatlakozását csak
villanyszerelő szakember végezze az elektrotechnika szabályai szerint.
VIGYÁZAT
Sérülésveszély a nyomás alatt kilépő folyadék miatt
A csatlakozásokon végzett hibás szerelési, szétszerelési vagy karbantartási
munkák miatt megégethetjük vagy megsérthetjük magunkat, ha hirtelen
forró víz vagy nyomás alatt álló gőz áramlik ki.
•
Gondoskodjunk a szakszerű szerelésről, szétszerelésről és karbantartási
munkáról.
•
Győződjünk meg arról, hogy a berendezés nyomásmentes, mielőtt
elvégeznénk a csatlakozásokon a szerelést, szétszerelést vagy
karbantartási munkákat.
VIGYÁZAT
Égési sérülés veszélye a forró felületek miatt
A fűtési berendezés felületei felforrósodhatnak és égési sérüléseket
okozhatnak a bőrön.
•
Viseljünk védőkesztyűt.
•
Tegyük ki a készülék közelébe a megfelelő figyelmeztető utasításokat.
VIGYÁZAT
Sérülésveszély leesés vagy ütés miatt
A szerelés során a leesés vagy a berendezésrészekkel való ütközés
zúzódásokat okozhat.
•
Viseljünk személyes védőfelszerelést (fejvédőt, védőruházatot,
védőkesztyűt, biztonsági lábbelit).
FIGYELMEZTETÉS
Sérülésveszély nagy súly miatt
A készülékek nagy súllyal rendelkeznek. Ezáltal testi sérülés veszélye és
balesetveszély áll fenn.
•
A szállításhoz és szereléshez csak megfelelő emelőszerszámokat
használjon.
Tudnivaló!
Igazoljuk a szakszerű szerelést és üzembe helyezést a szerelési és
üzembehelyezési igazolással. Ez a jótállási igények feltétele.
–
A beüzemeléssel és az éves karbantartással a Reflex
ügyfélszolgálatát bízza meg.
7.1
Szerelési feltételek
7.1.1
A szállítási állapot ellenőrzése
A készüléket kiszállítás előtt gondosan ellenőrizzük és becsomagoljuk. Nem lehet
kizárni, hogy szállítás közben ne sérüljön meg.
Az alábbiak szerint járjunk el:
1.
Az áru beérkezése után ellenőrizzük a szállítmányt.
•
teljességre.
•
szállítás közben megsérült-e.
2.
Dokumentáljuk a károkat.
3.
Vegyük fel a kapcsolatot a szállítóval és reklamáljuk a kárt.
136 — Magyar
Csatlakozás
Magasság
Magasság
(col)
„H"
„h"
(mm)
(mm)
DN65
2515
165
DN65
2520
195
DN65
3100
195
DN65
3630
195
Reflexomat Touch — 09.2020 - Rev. A
7.2
Előkészítések
Magasság
„h1"
A szállított készülék állapota:
(mm)
•
Ellenőrizzük a készülék valamennyi csavarkötését, hogy szorosan
285
illeszkednek-e. Szükség esetén húzza utána a csavarokat.
A készülék összeszereléséhez szükséges előkészületek:
310
•
Idegeneknek tilos a belépés.
310
•
Fagymentes, jól szellőztetett helyiség.
–
Helyiséghőmérséklet 0 °C ... 45 °C (32 °F ... 113 °F).
310
•
Sík, teherbíró padló.
–
A tartályok feltöltésekor biztosítsuk a padló megfelelő teherbírását.
–
Vegyük figyelembe, hogy a vezérlőegység és a tartályok egy szintre
legyenek állítva.
•
Betöltési és vízelvezetési lehetőség.
–
DIN 1988 - 100 és En 1717 szabványoknak megfelelő DN 15
töltőcsatlakozást állítsunk rendelkezésre.
–
Opcionális hidegvíz bekeverést állítsunk rendelkezésre.
–
Készítsünk lefolyót a kiürített vízhez.
•
Villamos csatlakoztatás, 6 "Műszaki adatok", 135.
•
Csak engedélyezett szállító- és emelőeszközöket használjunk.
–
A tartályokon lévő csatlakoztatási pontok kizárólag szerelési
segítségként szolgálnak felállításkor.
7.3
Elvégzése
FIGYELEM
Szakszerűtlen szerelés által okozott kár
A csővezetékek vagy a berendezés apparátusainak csatlakoztatása további
igénybevételnek teheti ki az készüléket.
•
Biztosítsuk, hogy a készülék berendezéshez vezető csőcsatlakozásait
feszültség- és rezgésmentesen szereljük.
•
Szükség esetén gondoskodjunk a csővezetékek megtámasztásáról.
Az összeszereléshez az alábbi munkákat végezzük el:
•
Állítsuk be a készüléket.
•
Töltsük ki az alaptartályt és esetleg ha vannak, a követő tartályokat.
•
Hozzuk létre a vezérlőegység víz oldali csatlakozásait a berendezés felé.
•
A sorkapocs bekötési terv szerint hozzuk létre az interfészeket.
•
Egymás között csatlakoztassuk az opcionális követő tartályokat és az
alaptartályt.
Tudnivaló!
Szereléskor vegyük figyelembe a szerelvények kezelését és a csatlakozó
vezetékek befolyási lehetőségeit.
7.3.1
Elhelyezés
Határozzuk meg a készülék helyzetét.
•
vezérlőegység
•
alaptartály
•
kiegészítő tartály, opcionális
A vezérlőegységet az alaptartály mindkét oldalán vagy előtt lehet felállítani. A
vezérlőegységnek az alaptartályhoz képest mért távolsága a csomagban
található csatlakozókészlet hosszából adódik.
