- Seite 1 03.09.2020 - Rev. A Reflexomat Touch RS 90/1 T, RS 150/1 T, RS 300/1 T, RS 400/1 T, RS 580/1 T RS 90/2 T, RS 150/2 T, RS 300/2 T, RS 400/2 T, RS 580/2 T bauseitige Druckluft T Betriebsanleitung Originalbetriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Vorbereitungen ..................10 12 Demontage ................23 Durchführung ..................10 13 Anhang ..................24 7.3.1 Positionierung ..............10 13.1 Reflex-Werkskundendienst ..............24 7.3.2 Aufstellung der Gefäße ............10 13.2 Konformität / Normen ................24 7.3.3 Anschluss an das Anlagensystem ........11 13.3... -
Seite 3: Hinweise Zur Betriebsanleitung
Funktion des Gerätes. Umgang mit dem Produkt. Für Schäden, die durch Nichtbeachtung dieser Betriebsanleitung entstehen, übernimmt die Firma Reflex Winkelmann GmbH keine Haftung. Zusätzlich zu dieser Betriebsanleitung sind die nationalen gesetzlichen Regelungen und Anforderungen an das Personal Bestimmungen im Aufstellungsland einzuhalten (Unfallverhütung, Montage, Inbetriebnahme und Wartung sowie Anschluss der elektrischen Umweltschutz, sicherheits- und fachgerechtes Arbeiten etc.). -
Seite 4: Gerätebeschreibung

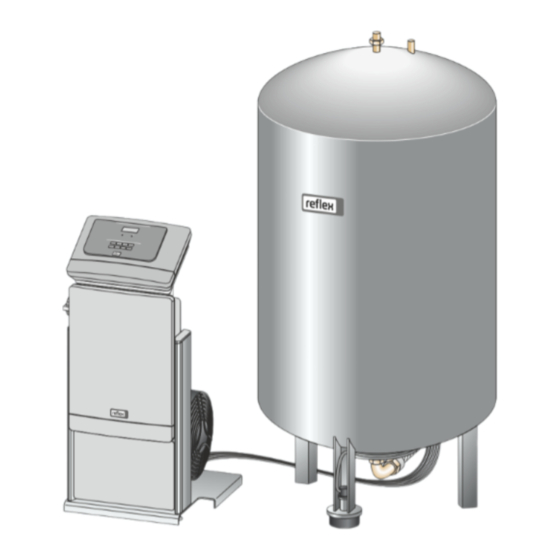

Gerätebeschreibung Übersichtsdarstellung WARNUNG Verletzungsgefahr durch hohes Gewicht Reflexomat mit Touch-Steuerung und einem Kompressor Die Geräte haben ein hohes Gewicht. Dadurch besteht die Gefahr von körperlichen Schäden und Unfällen. • Verwenden Sie für den Transport und für die Montage geeignete Hebezeuge. Gerätebeschreibung Beschreibung Der Reflexomat mit ist eine Druckhaltestation für Heiz- und Kühlwassersysteme. -
Seite 5: Identifikation
Steuereinheit Folgegefäß „RF“ Die Steuereinheit beinhaltet einen oder optional zwei Kompressoren „CO“ und die „Reflex Control Touch“ Steuerung. Über das Grundgefäß wird der Druck mit Nennvolumen dem Drucksensor „PIS“ und das Niveau vom Wassserstand mit der Druckmessdose „LIS“ erfasst und im Display der Steuerung angezeigt. -
Seite 6: Lieferumfang
Folgegefäße mit Anschlusssets zum Grundgefäß. • Für die Nachspeisung von Wasser – Nachspeisung ohne Pumpe: • Magnetventil „Fillvalve“ mit Kugelhahn und Reflex Fillset bei Nachspeisung mit Trinkwasser. – Nachspeisung mit Pumpe: • Reflex Fillcontrol Auto, mit integrierter Pumpe und einem Netztrennbehälter, oder Auto Compact... -
Seite 7: Einstellung Der Moduladresse
Die Standardeinstellungen gelten ab der Softwareversion V1.10. • Optional sind alle digitalen Ein- und Ausgänge frei einstellbar. Die Einstellung erfolgt durch den Reflex-Werkskundendienst, siehe Kapitel 13.1 "Reflex-Werkskundendienst" auf Seite 24 Reflexomat Touch — 03.09.2020 - Rev. A Deutsch — 7... -
Seite 8: Auswechseln Der Sicherungen
I/O-Modul (optionales Erweiterungsmodul) Signalauswertung Meldetext Störspeicher- Vorrang vor dem Signal auf Eingang bewirkt folgende Aktion eintrag Ablauf EINGÄNGE Öffner Externe Temperatur- • Magnetventile sind geschlossen. überwachung • Magnetventil (2) in Überströmleitung (1) • Magnetventil (3) in Überströmleitung (2) • Ausgangsrelais (1) wird geschaltet. Öffner Externes Signal, Nein... -
Seite 9: Technische Daten
Technische Daten Technische Daten Durchmesser Gewicht Anschluss Höhe Höhe „h“ Höhe Ø „D“ (mm) (kg) (Zoll) „H“ (mm) „h1“ Steuereinheit (mm) (mm) 6 bar - 1500 1200 DN65 2025 Hinweis! Folgende Werte gelten für alle Steuereinheiten: 6 bar - 2000 1200 DN65 2480... -
Seite 10: Montagevoraussetzungen
Grundgefäß – Lassen Sie die erstmalige Inbetriebnahme und die jährliche • Folgegefäß, Optional Wartung durch den Reflex-Werkskundendienst durchführen. Montagevoraussetzungen 7.1.1 Prüfung des Lieferzustandes Das Gerät wird vor der Auslieferung sorgfältig geprüft und verpackt. Beschädigungen während des Transportes können nicht ausgeschlossen werden. -
Seite 11: Anschluss An Das Anlagensystem
Ausdehnungsleitung eingebaut werden. Hinweis! Details zur Schaltung der Reflexomaten oder von Vorschaltgefäßen, sowie die Dimensionen der Ausdehnungsleitungen, sind den Planungsunterlagen zu entnehmen. Hinweise dazu finden Sie auch in der Reflex Planungsrichtlinie. Reflexomat Touch — 03.09.2020 - Rev. A Deutsch — 11... -
Seite 12: Anschluss Der Steuereinheit
Für den elektrischen Anschluss des Magnetventils siehe das Kapitel „Klemmenplan“. Schalten Sie vorzugsweise bei einer Nachspeisung mit Trinkwasser das Reflex Fillset mit integriertem Systemtrenner vor. Wenn Sie kein Reflex Fillset vorschalten, verwenden Sie einen Schmutzfänger „ST“ für die Nachspeisung mit einer Filtermaschenweite von ≥... -
Seite 13: Nachspeisung Mit Pumpe
• Einspeisung und Absicherung • Potenzialfreie Kontakte Die Entgasungs- und Nachspeisestation Reflex Servitec entgast das Wasser aus • Anschluss Kompressor „CO“ dem Anlagensystem und der Nachspeisung. Über die Kontrolle der Druckhaltung erfolgt die automatische Nachspeisung von Wasser für das Anlagensystem. -
Seite 14: Klemmenplan Anschlussteil
Montage 7.5.1 Klemmenplan Anschlussteil Klemmen- Signal Funktion Verkabelung nummer Kompressor 1 bei 230 V Anlagen, werksseitig bei 400 V Anlagen über Motorschütz 6K1 Kompressor 2 bei 230 V Anlagen, werksseitig bei 400 V Anlagen über Motorschütz 6K5 Spannungsüberwachung werksseitig Kompressor 1 FB2a Spannungsüberwachung werksseitig... -
Seite 15: Schnittstelle Rs-485
Montage- und Inbetriebnahmebescheinigung. Dies ist die GND S1 Voraussetzung für Gewährleistungsansprüche. – Lassen Sie die erstmalige Inbetriebnahme und die jährliche Schnittstelle RS-485 Wartung durch den Reflex-Werkskundendienst durchführen. Bauseits S2 Module: Erweiterungs- oder Kommunikationsmodul GND S2 Voraussetzungen für die Inbetriebnahme prüfen +5 V Das Gerät ist für die Erstinbetriebnahme bereit, wenn die im Kapitel Montage... -
Seite 16: Startroutine Der Steuerung Bearbeiten
Erstinbetriebnahme des Gerätes. Sie beginnt mit dem erstmaligen Einschalten der Steuerung und kann nur einmal durchlaufen werden. Änderungen oder Kontrollen der Einstellungen sind nach Verlassen der Startroutine im Kundenmenü möglich, siehe Kapitel 13.1 "Reflex-Werkskundendienst" auf Seite 24. Den Einstellmöglichkeiten ist ein dreistelliger PM-Code zugeordnet. -
Seite 17: Gefäße Entlüften
Der Nullabgleich wird durchgeführt. – Wird der Nullabgleich nicht erfolgreich beendet, kann die Inbetriebnahme des Gerätes nicht erfolgen. Verständigen Sie in diesem Fall den Werkskundendienst, siehe Kapitel 13.1 "Reflex- Betätigen Sie die Schaltfläche „AUTO“. Werkskundendienst" auf Seite 24. – Der Kompressor „CO1“ schaltet ein. -
Seite 18: Handbetrieb
Steuerung 9.1.2 Handbetrieb Steuerung Verwendung: 10.1 Handhabung des Bedienfelds Für Test- und Wartungsarbeiten. Start: Betätigen Sie die Schaltfläche „Handbetrieb“. Wählen Sie die gewünschte Funktion an. Meldezeile Anzeigewert Funktionen: Folgende Funktionen können Sie im Handbetrieb anwählen und einen Testlauf Schaltfläche „Handbetrieb“ Schaltflächen „▼“/ „▲“... -
Seite 19: Einstellungen In Der Steuerung Vornehmen
Steuerung 10.3.1.2 Kundenmenü einstellen - Beispiel Uhrzeit 10.3 Einstellungen in der Steuerung vornehmen Im Folgenden ist das Einstellen der anlagenspezifischen Werte am Beispiel der Uhrzeit aufgeführt. Die Einstellungen in der Steuerung lassen sich unabhängig von der jeweils gewählten und aktiven Betriebsart durchführen. Führen Sie zum Anpassen der anlagenspezifischen Werte die folgenden Punkte durch: 10.3.1.1 Übersicht Kundenmenü... -
Seite 20: Standardeinstellungen
Die Meldungen werden mit einem Hilfetext im Display der Steuerung angezeigt. Weichwasser = 0 Die Ursachen für Meldungen werden durch den Betreiber oder einen Fachbetrieb behoben. Falls dies nicht möglich ist, kontaktieren Sie den Reflex Härtereduktion 8°dH = Soll – Ist Werkskundendienst. - Seite 21 • Einstellwert Weichwasserkapazität Enthärtungspatronen auswechseln. „OK“ überschritten. • Zeit für Austausch der Enthärtungspatrone überschritten. Störung EA-Modul • EA-Modul defekt Reflex-Werkskundendienst benachrichtigen. – • Verbindung zwischen Optionskarte und Steuerung gestört. • Optionskarte defekt. EEPROM defekt • EEPROM defekt Reflex-Werkskundendienst benachrichtigen. „OK“...
-
Seite 22: Wartung
10. Schalten Sie den Hauptschalter aus. festgestellt wurde. Gefäße reinigen Hinweis! Reinigen Sie bei Bedarf die Gefäße von Kondensat, siehe Kapitel 11.3.1 "Gefäße Lassen Sie die Wartungsarbeiten nur von Fachpersonal oder vom Reflex reinigen" auf Seite 23. Werkskundendienst durchführen. Gerät einschalten 11.1 Wartungsplan 11. -
Seite 23: Reinigung
Wasser und Druckluft entleeren. Betriebssicherheitsverordnung und Einordnung der Gefäße von dem Gerät in Hauptschalter ausschalten und den Netzstecker ziehen. Diagramm 2 der Richtlinie 2014/68/EU, gültig bei strikter Einhaltung der Reflex Entleerung an den Gefäßen öffnen und das Kondensat ablassen. Montage-, Betriebs- und Wartungsanleitung. -
Seite 24: Anhang
Konformität / Normen Entfernen Sie den Netzstecker des Gerätes von der Spannungsversorgung. Klemmen Sie von der Anlage aufgelegte Kabel in der Steuerung des Konformitätserklärungen des Gerätes stehen auf der Homepage von Reflex zur Gerätes ab und entfernen Sie diese. Verfügung. - Seite 25 Anhang Montage- und Inbetriebnahmebescheinigung - Das Gerät wurde entsprechend der Betriebsanleitung montiert und in Betrieb genommen. Die Einstellung der Steuerung entspricht den örtlichen Verhältnissen. Typ / Type: Fabr. Nr. / Serial-No. Reflexomat Touch — 03.09.2020 - Rev. A Deutsch — 25...
