Reflex Reflexomat Touch RS 90/1 T Originalbetriebsanleitung Seite 119

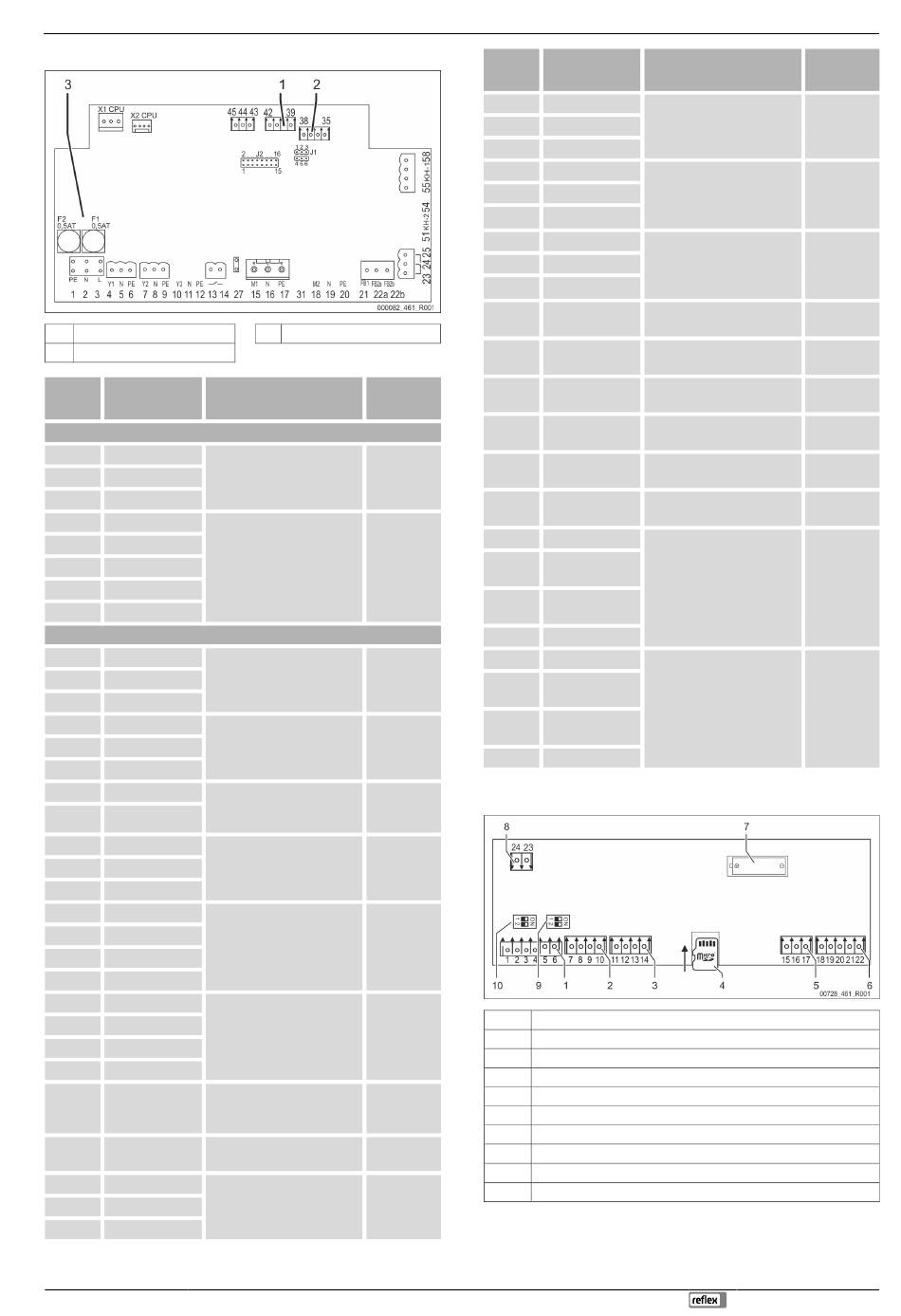

7.5.1 Schema dei morsetti, parte di attacco
1 Pressione
2 Livello
Numero
Segnale Funzione
morsetto
Alimentazione
X0/1 L
Alimentazione 230 V
X0/2 N
Reflexomat RS 90
X0/3 PE
X0/1 L1
X0/2 L2
Alimentazione 400 V
X0/3 L3
Reflexomat RS 150... 580
X0/4 N
X0/5 PE
Scheda
4 Y1
5 N Valvola di rabbocco WV
6 PE
7 Y2
8 N Elettrovalvola PV 1
9 PE
13 Messaggio protezione contro il
funzionamento a secco (a
14
potenziale zero)
23 NC
Messaggio cumulativo (a
24 COM
potenziale zero)
25 NO
35 +18 V (blu)
Ingresso analogico misurazione
36 GND
del livello LIS
37 AE (marrone)
sul vaso di base
38 PE (schermo)
39 +18 V (blu)
40 GND
Ingresso analogico pressione
PIS sul vaso di base
41 AE (marrone)
42 PE (schermo)
43 +24 V
Ingressi digitali
E1: Contatore d'acqua a
44 E1
contatto
1 PE
2 N Alimentazione di tensione
3 L
3 Fusibili
Cablaggio
In sede
d'opera
In sede
d'opera
in sede
d'opera,
optional
in sede
d'opera
in sede
d'opera,
optional
in sede
d'opera,
optional
in sede
d'opera
in sede
d'opera,
optional
in sede
d'opera,
optional
in fabbrica
non occupato
Reflexomat Touch — 09.2020 - Rev. A
Numero
Segnale Funzione
morsetto
10 Y3
11 N Elettrovalvola PV 2
12 PE
15 M1 Compressore 1 su impianti a
230 V,
16 N
su impianti da 400 V con
17 PE
salvamotore 6K1
18 M2 Compressore 2 su impianti a
230 V,
19 N
su impianti da 400 V con
20 PE
salvamotore 6K5
21 FB1 Monitoraggio della tensione
compressore 1
22a FB2a Monitoraggio della tensione
compressore 2
22b FB2b Richiesta esterna di rabbocco
insieme a 22a
27 M1 Spina piatta per alimentazione
compressore 1
31 M2 Spina piatta per alimentazione
compressore 2
E2: Interruttore mancanza
45 E2
acqua
51 GND
52 +24 V
(alimentazione)
Elettrovalvola 2
53 0 - 10 V (grandezza
regolante)
54 0 - 10 V (riscontro)
55 GND
+24 V
56
(alimentazione)
Elettrovalvola 1
57 0 - 10 V (grandezza
regolante)
58 0 - 10 V (riscontro)
7.5.2 Schema dei morsetti parte di servizio
1 Interfacce RS-485
2 Interfaccia IO
3 Interfaccia IO (riserva)
4 Scheda micro SD
5 Alimentazione 10 V
6 Uscite analogiche per pressione e livello
7 Vano batteria
8 Tensione di alimentazione moduli bus
9 Interruttori DIP 2
10 Interruttori DIP 1
Montaggio
Cablaggio
in fabbrica
in fabbrica
in fabbrica
in fabbrica
in fabbrica
---
in fabbrica
in fabbrica
in fabbrica
---
---
Italiano — 119
