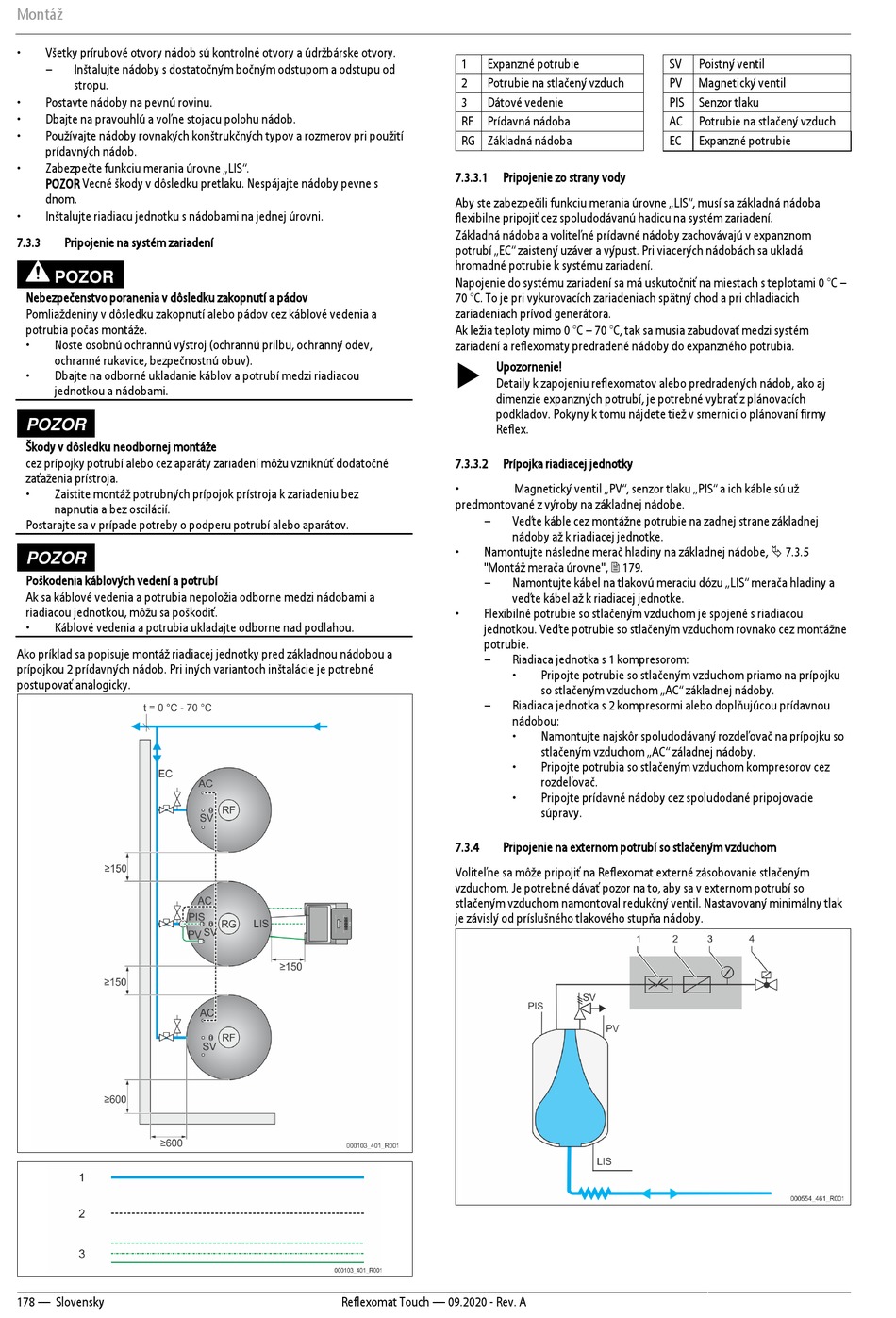

Montáž
•
Všetky prírubové otvory nádob sú kontrolné otvory a údržbárske otvory.
–
Inštalujte nádoby s dostatočným bočným odstupom a odstupu od
stropu.
•
Postavte nádoby na pevnú rovinu.
•
Dbajte na pravouhlú a voľne stojacu polohu nádob.
•
Používajte nádoby rovnakých konštrukčných typov a rozmerov pri použití
prídavných nádob.
•
Zabezpečte funkciu merania úrovne „LIS".
POZOR Vecné škody v dôsledku pretlaku. Nespájajte nádoby pevne s
dnom.
•
Inštalujte riadiacu jednotku s nádobami na jednej úrovni.
7.3.3
Pripojenie na systém zariadení
POZOR
Nebezpečenstvo poranenia v dôsledku zakopnutí a pádov
Pomliaždeniny v dôsledku zakopnutí alebo pádov cez káblové vedenia a
potrubia počas montáže.
•
Noste osobnú ochrannú výstroj (ochrannú prilbu, ochranný odev,
ochranné rukavice, bezpečnostnú obuv).
•
Dbajte na odborné ukladanie káblov a potrubí medzi riadiacou
jednotkou a nádobami.
POZOR
Škody v dôsledku neodbornej montáže
cez prípojky potrubí alebo cez aparáty zariadení môžu vzniknúť dodatočné
zaťaženia prístroja.
•
Zaistite montáž potrubných prípojok prístroja k zariadeniu bez
napnutia a bez oscilácií.
Postarajte sa v prípade potreby o podperu potrubí alebo aparátov.
POZOR
Poškodenia káblových vedení a potrubí
Ak sa káblové vedenia a potrubia nepoložia odborne medzi nádobami a
riadiacou jednotkou, môžu sa poškodiť.
•
Káblové vedenia a potrubia ukladajte odborne nad podlahou.
Ako príklad sa popisuje montáž riadiacej jednotky pred základnou nádobou a
prípojkou 2 prídavných nádob. Pri iných variantoch inštalácie je potrebné
postupovať analogicky.
178 — Slovensky
1
Expanzné potrubie
2
Potrubie na stlačený vzduch
3
Dátové vedenie
RF Prídavná nádoba
RG Základná nádoba
7.3.3.1
Pripojenie zo strany vody
Aby ste zabezpečili funkciu merania úrovne „LIS", musí sa základná nádoba
flexibilne pripojiť cez spoludodávanú hadicu na systém zariadení.
Základná nádoba a voliteľné prídavné nádoby zachovávajú v expanznom
potrubí „EC" zaistený uzáver a výpust. Pri viacerých nádobách sa ukladá
hromadné potrubie k systému zariadení.
Napojenie do systému zariadení sa má uskutočniť na miestach s teplotami 0 °C –
70 °C. To je pri vykurovacích zariadeniach spätný chod a pri chladiacich
zariadeniach prívod generátora.
Ak ležia teploty mimo 0 °C – 70 °C, tak sa musia zabudovať medzi systém
zariadení a reflexomaty predradené nádoby do expanzného potrubia.
Upozornenie!
Detaily k zapojeniu reflexomatov alebo predradených nádob, ako aj
dimenzie expanzných potrubí, je potrebné vybrať z plánovacích
podkladov. Pokyny k tomu nájdete tiež v smernici o plánovaní firmy
Reflex.
7.3.3.2
Prípojka riadiacej jednotky
•
predmontované z výroby na základnej nádobe.
–
•
Namontujte následne merač hladiny na základnej nádobe, 7.3.5
"Montáž merača úrovne", 179.
–
•
Flexibilné potrubie so stlačeným vzduchom je spojené s riadiacou
jednotkou. Veďte potrubie so stlačeným vzduchom rovnako cez montážne
potrubie.
–
–
7.3.4
Pripojenie na externom potrubí so stlačeným vzduchom
Voliteľne sa môže pripojiť na Reflexomat externé zásobovanie stlačeným
vzduchom. Je potrebné dávať pozor na to, aby sa v externom potrubí so
stlačeným vzduchom namontoval redukčný ventil. Nastavovaný minimálny tlak
je závislý od príslušného tlakového stupňa nádoby.
Reflexomat Touch — 09.2020 - Rev. A
SV
PV
PIS
AC
EC
Magnetický ventil „PV", senzor tlaku „PIS" a ich káble sú už
Veďte káble cez montážne potrubie na zadnej strane základnej
nádoby až k riadiacej jednotke.
Namontujte kábel na tlakovú meraciu dózu „LIS" merača hladiny a
veďte kábel až k riadiacej jednotke.
Riadiaca jednotka s 1 kompresorom:
•
Pripojte potrubie so stlačeným vzduchom priamo na prípojku
so stlačeným vzduchom „AC" základnej nádoby.
Riadiaca jednotka s 2 kompresormi alebo doplňujúcou prídavnou
nádobou:
•
Namontujte najskôr spoludodávaný rozdeľovač na prípojku so
stlačeným vzduchom „AC" záladnej nádoby.
•
Pripojte potrubia so stlačeným vzduchom kompresorov cez
rozdeľovač.
•
Pripojte prídavné nádoby cez spoludodané pripojovacie
súpravy.
Poistný ventil
Magnetický ventil
Senzor tlaku
Potrubie na stlačený vzduch
Expanzné potrubie
