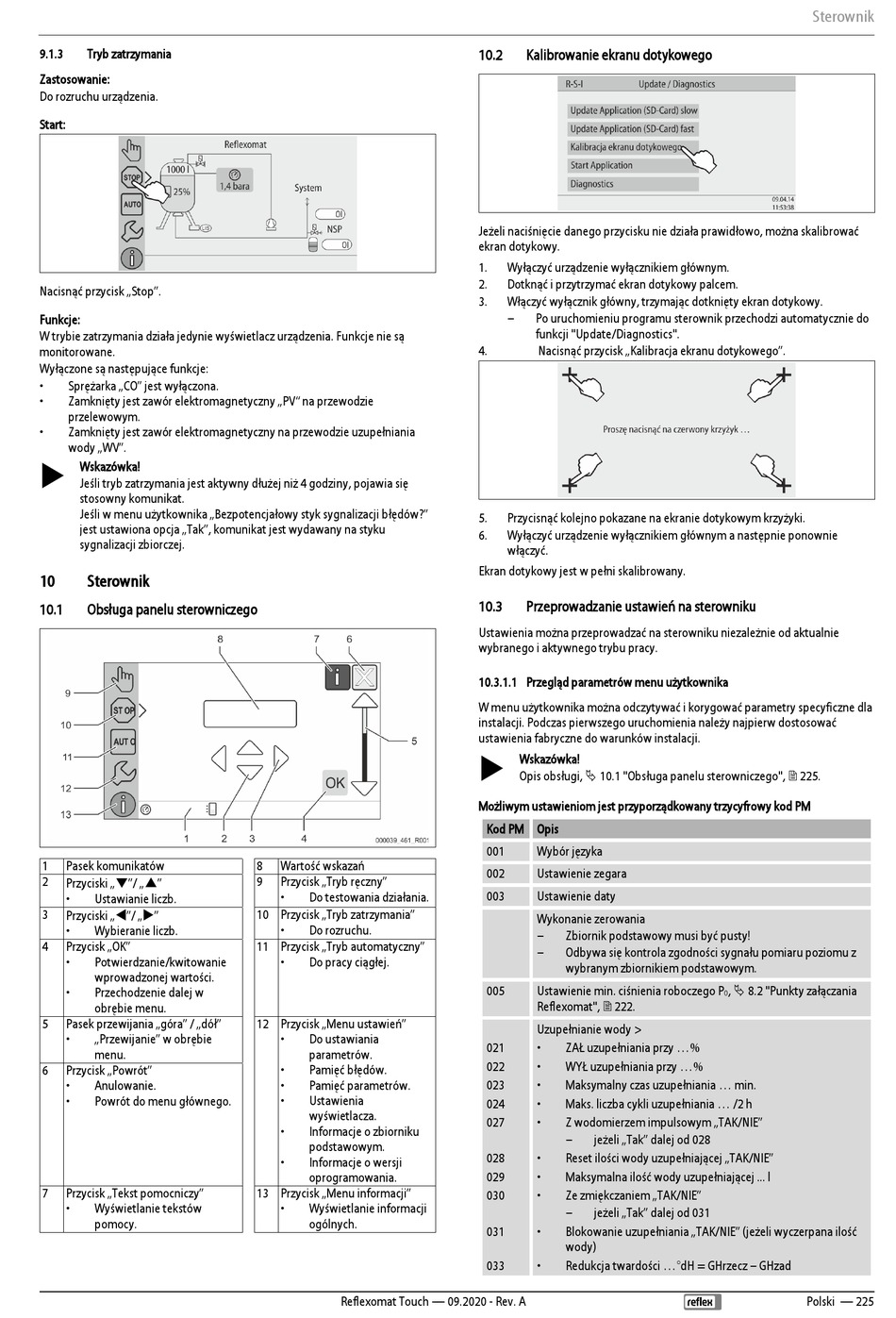

9.1.3 Tryb zatrzymania
Zastosowanie:
Do rozruchu urządzenia.
Start:
Nacisnąć przycisk „Stop".
Funkcje:
W trybie zatrzymania działa jedynie wyświetlacz urządzenia. Funkcje nie są
monitorowane.
Wyłączone są następujące funkcje:
• Sprężarka „CO" jest wyłączona.
• Zamknięty jest zawór elektromagnetyczny „PV" na przewodzie
przelewowym.
• Zamknięty jest zawór elektromagnetyczny na przewodzie uzupełniania
wody „WV".

Wskazówka!
Jeśli tryb zatrzymania jest aktywny dłużej niż 4 godziny, pojawia się
stosowny komunikat.
Jeśli w menu użytkownika „Bezpotencjałowy styk sygnalizacji błędów?"
jest ustawiona opcja „Tak", komunikat jest wydawany na styku
sygnalizacji zbiorczej.
10 Sterownik
10.1 Obsługa panelu sterowniczego
1 Pasek komunikatów
2
Przyciski „▼"/ „▲"
• Ustawianie liczb.
3
Przyciski „"/ „"
• Wybieranie liczb.
4 Przycisk „OK"
• Potwierdzanie/kwitowanie
wprowadzonej wartości.
• Przechodzenie dalej w
obrębie menu.
5 Pasek przewijania „góra" / „dół"
• „Przewijanie" w obrębie
menu.
6 Przycisk „Powrót"
• Anulowanie.
• Powrót do menu głównego.
7 Przycisk „Tekst pomocniczy"
• Wyświetlanie tekstów
pomocy.
8 Wartość wskazań
9 Przycisk „Tryb ręczny"
• Do testowania działania.
10 Przycisk „Tryb zatrzymania"
• Do rozruchu.
11 Przycisk „Tryb automatyczny"
• Do pracy ciągłej.
12 Przycisk „Menu ustawień"
• Do ustawiania
parametrów.
• Pamięć błędów.
• Pamięć parametrów.
• Ustawienia
wyświetlacza.
• Informacje o zbiorniku
podstawowym.
• Informacje o wersji
oprogramowania.
13 Przycisk „Menu informacji"
• Wyświetlanie informacji
ogólnych.
Reflexomat Touch — 09.2020 - Rev. A
10.2 Kalibrowanie ekranu dotykowego
Jeżeli naciśnięcie danego przycisku nie działa prawidłowo, można skalibrować
ekran dotykowy.
1. Wyłączyć urządzenie wyłącznikiem głównym.
2. Dotknąć i przytrzymać ekran dotykowy palcem.
3. Włączyć wyłącznik główny, trzymając dotknięty ekran dotykowy.
– Po uruchomieniu programu sterownik przechodzi automatycznie do
funkcji "Update/Diagnostics".
4. Nacisnąć przycisk „Kalibracja ekranu dotykowego".
5. Przycisnąć kolejno pokazane na ekranie dotykowym krzyżyki.
6. Wyłączyć urządzenie wyłącznikiem głównym a następnie ponownie
włączyć.
Ekran dotykowy jest w pełni skalibrowany.
10.3 Przeprowadzanie ustawień na sterowniku
Ustawienia można przeprowadzać na sterowniku niezależnie od aktualnie
wybranego i aktywnego trybu pracy.
10.3.1.1 Przegląd parametrów menu użytkownika
W menu użytkownika można odczytywać i korygować parametry specyficzne dla
instalacji. Podczas pierwszego uruchomienia należy najpierw dostosować
ustawienia fabryczne do warunków instalacji.
 Wskazówka!
Opis obsługi,  10.1 "Obsługa panelu sterowniczego",  225.
Możliwym ustawieniom jest przyporządkowany trzycyfrowy kod PM
Kod PM Opis
001 Wybór języka
002 Ustawienie zegara
003 Ustawienie daty
Wykonanie zerowania
– Zbiornik podstawowy musi być pusty!
– Odbywa się kontrola zgodności sygnału pomiaru poziomu z
wybranym zbiornikiem podstawowym.
005 Ustawienie min. ciśnienia roboczego P
Reflexomat",  222.
Uzupełnianie wody >
021 • ZAŁ uzupełniania przy ...%
022 • WYŁ uzupełniania przy ...%
023 • Maksymalny czas uzupełniania ... min.
024 • Maks. liczba cykli uzupełniania ... /2 h
027 • Z wodomierzem impulsowym „TAK/NIE"
– jeżeli „Tak" dalej od 028
028 • Reset ilości wody uzupełniającej „TAK/NIE"
029 • Maksymalna ilość wody uzupełniającej ... l
030 • Ze zmiękczaniem „TAK/NIE"
– jeżeli „Tak" dalej od 031
• Blokowanie uzupełniania „TAK/NIE" (jeżeli wyczerpana ilość
031
wody)
033 • Redukcja twardości ...°dH = GHrzecz – GHzad
Sterownik
,  8.2 "Punkty załączania
0
Polski — 225
