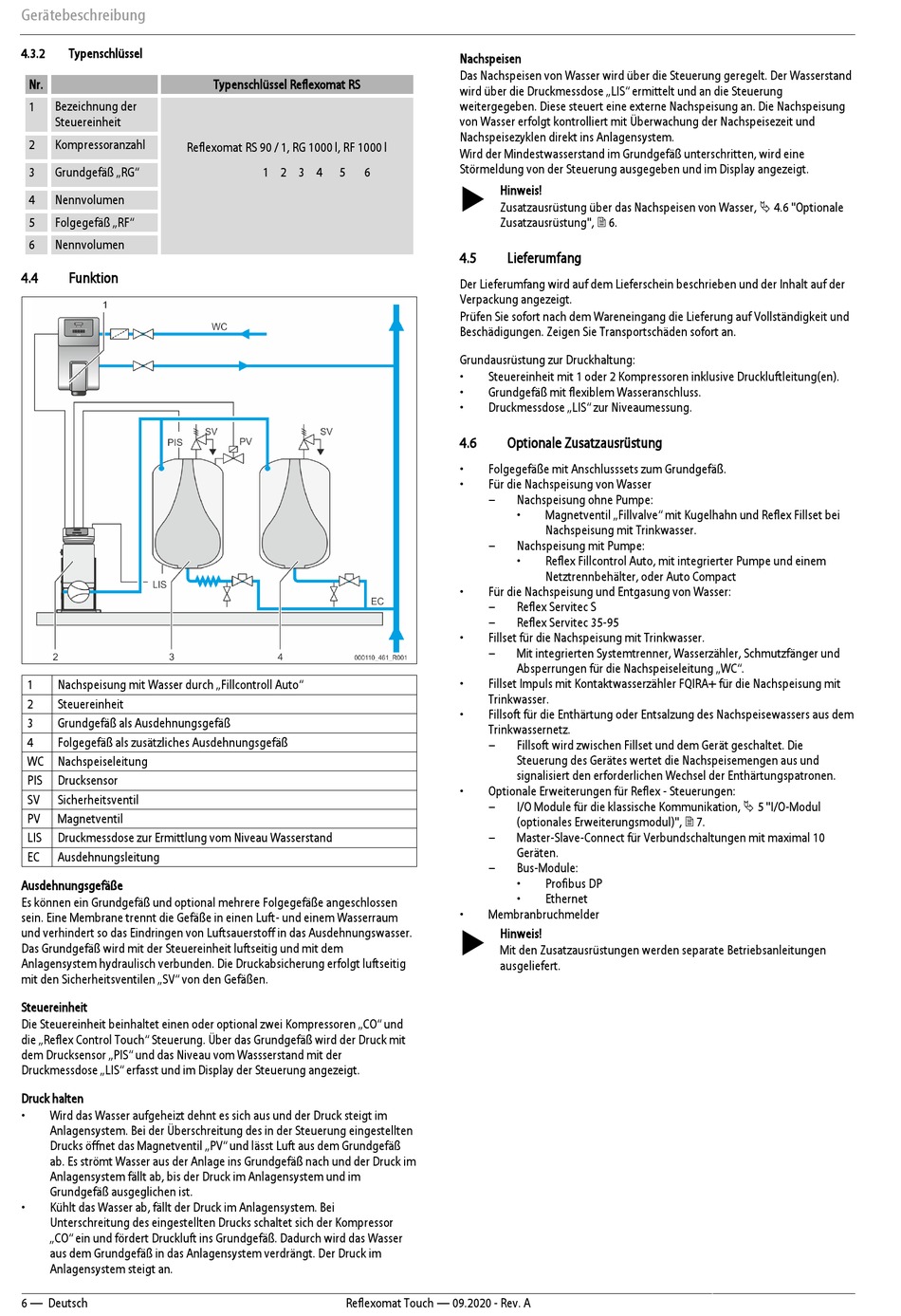

Gerätebeschreibung
4.3.2
Typenschlüssel
Nr.
1
Bezeichnung der
Steuereinheit
2
Kompressoranzahl
Reflexomat RS 90 / 1, RG 1000 l, RF 1000 l
3
Grundgefäß „RG"
4
Nennvolumen
5
Folgegefäß „RF"
6
Nennvolumen
4.4
Funktion
1
Nachspeisung mit Wasser durch „Fillcontroll Auto"
2
Steuereinheit
3
Grundgefäß als Ausdehnungsgefäß
4
Folgegefäß als zusätzliches Ausdehnungsgefäß
WC Nachspeiseleitung
PIS
Drucksensor
SV
Sicherheitsventil
PV
Magnetventil
LIS
Druckmessdose zur Ermittlung vom Niveau Wasserstand
EC
Ausdehnungsleitung
Ausdehnungsgefäße
Es können ein Grundgefäß und optional mehrere Folgegefäße angeschlossen
sein. Eine Membrane trennt die Gefäße in einen Luft- und einem Wasserraum
und verhindert so das Eindringen von Luftsauerstoff in das Ausdehnungswasser.
Das Grundgefäß wird mit der Steuereinheit luftseitig und mit dem
Anlagensystem hydraulisch verbunden. Die Druckabsicherung erfolgt luftseitig
mit den Sicherheitsventilen „SV" von den Gefäßen.
Steuereinheit
Die Steuereinheit beinhaltet einen oder optional zwei Kompressoren „CO" und
die „Reflex Control Touch" Steuerung. Über das Grundgefäß wird der Druck mit
dem Drucksensor „PIS" und das Niveau vom Wassserstand mit der
Druckmessdose „LIS" erfasst und im Display der Steuerung angezeigt.
Druck halten
•
Wird das Wasser aufgeheizt dehnt es sich aus und der Druck steigt im
Anlagensystem. Bei der Überschreitung des in der Steuerung eingestellten
Drucks öffnet das Magnetventil „PV" und lässt Luft aus dem Grundgefäß
ab. Es strömt Wasser aus der Anlage ins Grundgefäß nach und der Druck im
Anlagensystem fällt ab, bis der Druck im Anlagensystem und im
Grundgefäß ausgeglichen ist.
•
Kühlt das Wasser ab, fällt der Druck im Anlagensystem. Bei
Unterschreitung des eingestellten Drucks schaltet sich der Kompressor
„CO" ein und fördert Druckluft ins Grundgefäß. Dadurch wird das Wasser
aus dem Grundgefäß in das Anlagensystem verdrängt. Der Druck im
Anlagensystem steigt an.
6 — Deutsch
Typenschlüssel Reflexomat RS
1 2 3 4
5
6
Reflexomat Touch — 09.2020 - Rev. A
Nachspeisen
Das Nachspeisen von Wasser wird über die Steuerung geregelt. Der Wasserstand
wird über die Druckmessdose „LIS" ermittelt und an die Steuerung
weitergegeben. Diese steuert eine externe Nachspeisung an. Die Nachspeisung
von Wasser erfolgt kontrolliert mit Überwachung der Nachspeisezeit und
Nachspeisezyklen direkt ins Anlagensystem.
Wird der Mindestwasserstand im Grundgefäß unterschritten, wird eine
Störmeldung von der Steuerung ausgegeben und im Display angezeigt.
Hinweis!
Zusatzausrüstung über das Nachspeisen von Wasser, 4.6 "Optionale
Zusatzausrüstung", 6.
4.5
Lieferumfang
Der Lieferumfang wird auf dem Lieferschein beschrieben und der Inhalt auf der
Verpackung angezeigt.
Prüfen Sie sofort nach dem Wareneingang die Lieferung auf Vollständigkeit und
Beschädigungen. Zeigen Sie Transportschäden sofort an.
Grundausrüstung zur Druckhaltung:
•
Steuereinheit mit 1 oder 2 Kompressoren inklusive Druckluftleitung(en).
•
Grundgefäß mit flexiblem Wasseranschluss.
•
Druckmessdose „LIS" zur Niveaumessung.
4.6
Optionale Zusatzausrüstung
•
Folgegefäße mit Anschlusssets zum Grundgefäß.
•
Für die Nachspeisung von Wasser
–
Nachspeisung ohne Pumpe:
•
Magnetventil „Fillvalve" mit Kugelhahn und Reflex Fillset bei
Nachspeisung mit Trinkwasser.
–
Nachspeisung mit Pumpe:
•
Reflex Fillcontrol Auto, mit integrierter Pumpe und einem
Netztrennbehälter, oder Auto Compact
•
Für die Nachspeisung und Entgasung von Wasser:
–
Reflex Servitec S
–
Reflex Servitec 35-95
•
Fillset für die Nachspeisung mit Trinkwasser.
–
Mit integrierten Systemtrenner, Wasserzähler, Schmutzfänger und
Absperrungen für die Nachspeiseleitung „WC".
•
Fillset Impuls mit Kontaktwasserzähler FQIRA+ für die Nachspeisung mit
Trinkwasser.
•
Fillsoft für die Enthärtung oder Entsalzung des Nachspeisewassers aus dem
Trinkwassernetz.
–
Fillsoft wird zwischen Fillset und dem Gerät geschaltet. Die
Steuerung des Gerätes wertet die Nachspeisemengen aus und
signalisiert den erforderlichen Wechsel der Enthärtungspatronen.
•
Optionale Erweiterungen für Reflex - Steuerungen:
–
I/O Module für die klassische Kommunikation, 5 "I/O-Modul
(optionales Erweiterungsmodul)", 7.
–
Master-Slave-Connect für Verbundschaltungen mit maximal 10
Geräten.
–
Bus-Module:
•
Profibus DP
•
Ethernet
•
Membranbruchmelder
Hinweis!
Mit den Zusatzausrüstungen werden separate Betriebsanleitungen
ausgeliefert.
